桌面倾斜式手机支撑支架结构设计

　　日常桌面办公场景中，多数人需要将手机放置在视线舒适的角度，方便查看消息、参与视频会议或者对照屏幕操作，这款倾斜式手机支撑托架正是针对这类桌面使用需求设计的结构件。从实际使用场景来看，它既可以放置在办公桌面配合电脑使用，避免频繁低头查看手机造成的颈椎劳损，也可以放置在居家床头柜、厨房台面等位置，作为手机的固定承托结构，适配横屏、竖屏两种放置状态，满足刷视频、视频通话、查看菜谱等不同使用需求。

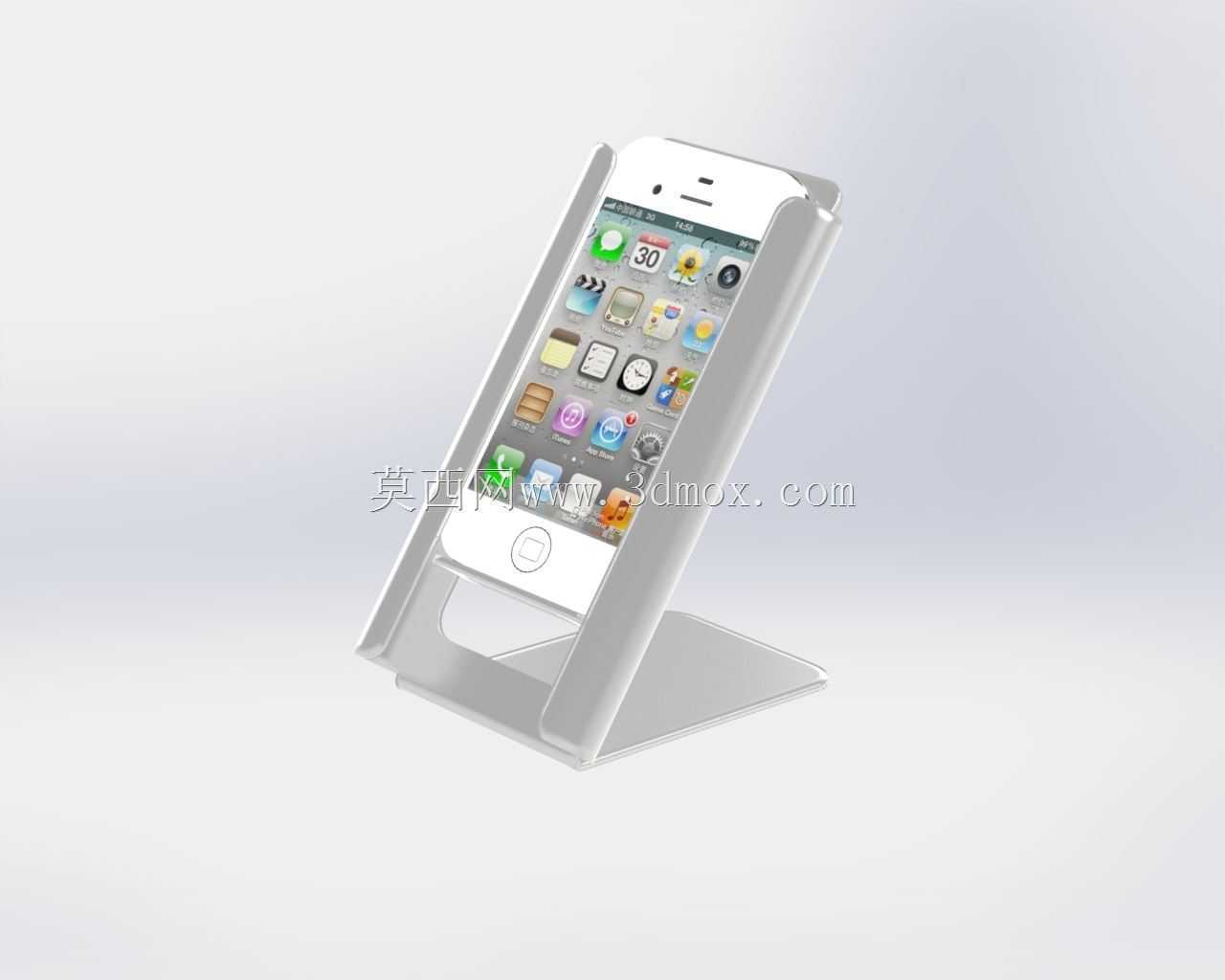

　　结构设计上，这款支架采用一体化弯折的承托结构，底部为平整的配重支撑底座，底座与上方的倾斜承托面通过圆弧过渡连接，没有额外的拼接零件，整体结构简洁，加工成型难度低。承托面的倾斜角度经过反复校核，设置在65度左右，这个角度既符合人坐姿状态下的自然视线高度，也能保证手机放置后的重心稳定，不会出现前倾翻倒的问题。承托面的下端设置有向上凸起的挡边，挡边高度控制在8mm，既可以挡住手机底部避免滑落，又不会遮挡手机屏幕的显示区域，即使是带底部实体按键的老式手机，也不会出现按键被遮挡无法操作的问题。

　　从安装边界和尺寸适配来看，支架整体底座的长宽尺寸控制在100mm*80mm，占用桌面面积极小，不会和键盘、鼠标、水杯等桌面物品产生空间冲突。承托面的内槽宽度设置为75mm，可以适配宽度在60mm到72mm之间的各类直板手机，不管是带保护壳还是裸机状态都能顺利放入，槽内预留了1mm的间隙，方便手机取放，不会出现卡滞过紧的问题。承托面的背部做了1.5mm的壁厚加厚处理，保证放置大尺寸手机时的结构强度，长期使用不会出现承托面变形弯折的问题。

　　设计过程中重点考虑了使用的稳定性，底座底部可以粘贴防滑胶垫，增加和桌面之间的摩擦力，即使不小心碰到桌面或者支架边缘，也不会出现支架滑动移位的情况。整个支架的边缘都做了R2的圆角倒钝处理，没有尖锐的棱角，取放手机或者挪动支架的时候不会划伤手部，也不会刮花手机的外壳。和常见的多段折叠支架相比，这款一体化结构的支架没有活动铰接部件，不存在铰接松动、使用寿命短的问题，长期使用也不会出现角度松垮无法固定的情况，结构可靠性更高。

　　从实际使用的细节来看，承托面和手机接触的位置可以粘贴软性绒面垫，避免手机背面和金属或者塑料支架直接摩擦，防止手机外壳被刮花。支架整体没有多余的装饰结构，所有型面都为功能性结构，成型时可以采用一体注塑或者钣金弯折工艺，批量生产的成本较低，适合作为通用数码配件推广使用。在结构建模过程中，重点校核了不同重量手机放置时的重心位置，确保重心投影始终落在底座的支撑范围内，即使是重量达到220g的大尺寸手机，放置后也不会出现重心偏移翻倒的问题，同时对承托面的受力变形量做了仿真验证，在最大负载状态下，承托面的最大变形量小于0.2mm，完全满足日常使用的强度要求。
