参数化螺栓与法兰孔联动装配结构设计

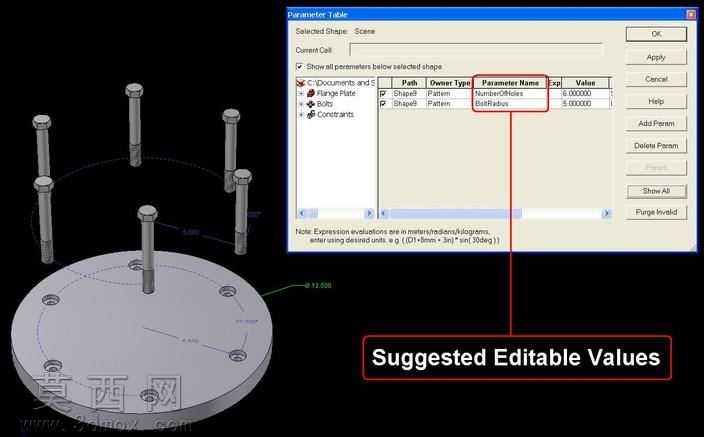

本作品采用三维参数化建模思路完成螺栓与法兰的联动装配结构设计，核心逻辑是通过螺栓的参数变量直接驱动法兰孔的排布、孔径、孔位数量等特征，实现设计变更时的全关联同步更新，无需反复单独修改法兰或螺栓的单独特征，大幅提升机械标准件装配设计的迭代效率。建模过程中首先搭建法兰盘的基础基体特征，完成圆形法兰的轮廓拉伸、基准面与基准轴的创建，确定法兰的中心定位基准，随后建立螺栓的标准件模型，按照外六角螺栓的结构特征依次完成螺栓头部、螺杆、螺纹段的建模，给螺栓的公称直径、螺杆长度、螺栓数量、排布圆周直径等关键尺寸赋予可编辑的参数变量，再将法兰盘上的安装孔特征与螺栓参数建立参数关联关系，将孔的直径与螺栓公称直径绑定、孔的排布圆周与螺栓布置圆周绑定、孔的数量与螺栓数量绑定，同时预留参数编辑的交互入口，设计者仅需在参数面板中修改对应螺栓的参数数值，法兰上的所有安装孔就会自动同步更新匹配，无需手动逐个调整孔位特征。材质配置上为法兰盘赋予金属钢材的哑光材质，还原普通碳钢法兰的真实质感，为螺栓赋予带有金属光泽的标准件材质，区分不同部件的视觉表现，渲染阶段采用柔和的定向光源，清晰展示法兰盘上的孔位排布、螺栓的装配位置以及参数关联的逻辑关系，同时通过标注明确可编辑的参数项，让使用者能够快速理解参数驱动的设计逻辑。整个结构设计充分考虑机械装配的实际需求，参数关联逻辑严谨，避免了参数修改后出现孔位错位、孔径不匹配、螺栓干涉等常见装配问题，可直接应用于各类需要螺栓法兰连接的机械结构设计场景，帮助设计者快速完成不同规格螺栓法兰连接结构的调整，减少重复建模的工作量，提升机械结构设计的标准化与高效化水平。
