Arduino巨型2560开发控制板三维建模作品

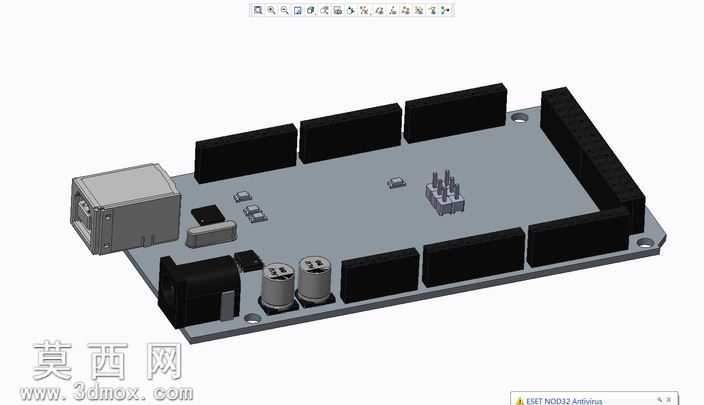

本作品为Arduino巨型2560开发控制板的三维建模成果，建模过程中严格参照实体开发板的实物尺寸与结构比例，在三维软件中完成全参数化建模搭建，确保各部件的相对位置、尺寸公差与实物保持高度一致。建模初期先梳理开发板的整体结构逻辑，将整体拆分为PCB基板、USB接口、电源接口、排针排母组、电容元件、复位按键、晶振元件、芯片座等多个独立部件，逐一对每个部件进行特征建模。PCB基板部分采用薄板拉伸特征完成基础外形，精准定位四个安装孔的位置与孔径，同时在基板表面预留出各元件的安装定位标识，还原真实电路板的布局逻辑。接口部分针对USB-B型接口、直流电源接口分别进行细节建模，还原接口的金属外壳、内部插针、塑料基座的分层结构，通过倒角、圆角特征处理接口边缘的过渡细节，避免生硬的直角结构影响真实感。排针排母组采用阵列特征完成批量引脚的建模，统一引脚的间距、直径与高度参数，还原排母的黑色塑料基座与金属插针的材质区分，不同位置的排母长度根据实物对应调整，避免统一尺寸带来的失真问题。板载的电解电容、陶瓷电容、按键、晶振、芯片座等分立元件，均按照实物的外形比例建模，电解电容还原顶部的防爆压痕、侧面的标识区域特征，按键还原键帽的弧度与引脚结构，芯片座还原其方形基座与内部引脚的排列结构。材质渲染阶段，为PCB基板赋予哑光深灰的板材材质，模拟真实电路板的阻焊层质感；金属接口、排针引脚赋予略带磨砂质感的金属材质，还原金属部件的轻微反光特性；排母基座、电容外壳、按键键帽等塑料部件，根据实物颜色分别赋予黑色、深灰等不同的哑光塑料材质，区分不同塑料部件的色彩差异；USB接口的金属外壳额外添加轻微的做旧质感，模拟日常使用中的细微磨损效果。建模过程中重点把控各元件的装配关系，确保所有元件与基板的贴合度准确，无穿模、错位问题，各部件之间的间隙与实物保持一致，既还原了开发板的整体外观，也清晰呈现了其内部的结构布局，可用于电子教学演示、开源硬件项目展示、3D打印适配验证等多个场景，完整展现了电子类硬件产品的三维建模流程与细节处理思路。
