网纹防滑双凸缘箱柜延伸操作手柄

　　这类带网纹滚花的双凸缘筒状手柄，常应用在各类工业箱柜、检测设备舱门、小型工装夹具的手动操作位上，作为延伸施力的握持部件，解决原有操作位抠手空间不足、施力力矩不够的问题，尤其在需要频繁开合、锁紧的箱门结构上，能让操作人员无需借助额外工具，直接握持完成锁紧、拉开的动作，在车间环境下佩戴薄劳保手套操作时也能保证足够摩擦力，不会出现打滑脱手的情况。

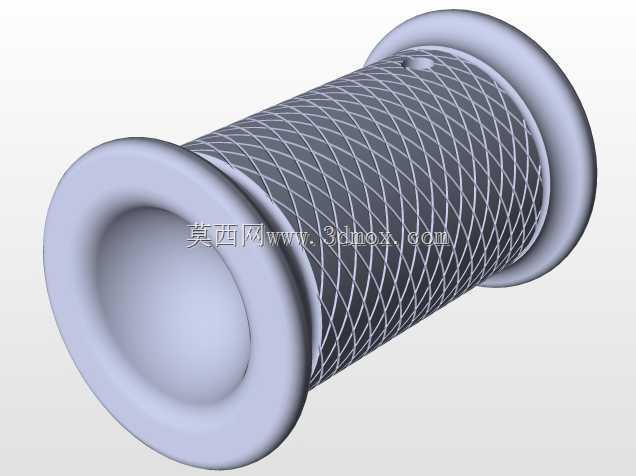

　　从结构设计逻辑来看，整体采用空心筒状结构，一方面能降低自身重量，减少安装位的承重负担，另一方面筒壁厚度控制在合理区间，保证握持时的结构强度，不会因为长期施力出现筒壁变形、开裂的问题。两端的凸缘结构做了大圆角过渡处理，没有尖锐棱角，握持时手掌边缘不会被硌伤，同时凸缘的直径大于握持段直径，能在握持施力时限制手掌前后滑动，尤其是在做旋转锁紧动作时，手掌不会从手柄两端滑出，提升操作的稳定性。握持段的网纹滚花采用交叉菱形纹路设计，纹路深度控制在不硌手的范围内，既保证了足够的摩擦系数，又不会因为纹路过深在手掌长期接触后造成压痕，滚花区域覆盖了整个握持段的有效长度，不管是整手握持还是两指捏持，都能接触到防滑纹路，适配不同操作力度下的握持需求。

　　安装边界上，这类手柄的安装端通常采用内嵌式固定结构，可通过侧面的顶丝孔与箱柜的操作轴进行锁紧固定，安装时不需要额外做复杂的法兰连接结构，只需要在操作轴端加工对应的平面，将手柄套入后锁紧顶丝即可完成装配，拆装维护十分便捷。整体外径尺寸适配成年人手掌的握持范围，长度方向的尺寸刚好能覆盖单手握持的有效接触长度，不会因为过长造成安装空间浪费，也不会因为过短导致握持时施力不足。两端凸缘的圆角半径经过反复调整，既保证了结构强度，又能在人员意外磕碰时降低磕碰伤害，符合工业操作件的安全设计要求。

　　在实际应用场景中，这类手柄不仅可以用在工业箱柜上，也可以适配在小型手动调节机构、检测设备的调节位、工具箱的延伸把手上，在需要手动施力旋转、拉动的结构位都能适用。空心结构的内部可以预留走线空间，部分带电控触发的操作位还可以在手柄内部安装微动开关或者感应元件，不需要额外在外部走明线，让整体外观更整洁。材质选择上通常采用工程塑料或者金属材质做表面处理，工程塑料版本重量轻、绝缘性好，适合在有电绝缘需求的设备上使用，金属版本强度更高，适合在大施力、频繁操作的重载场景下使用，两种材质版本都能保证长期使用下网纹纹路不会被磨平，凸缘结构不会出现崩边、断裂的问题。

　　设计过程中需要重点关注握持段的直径与手掌贴合度，直径过粗会导致手掌无法完全环握，施力时力矩传递效率下降，直径过细则会导致握持时压强过大，长期操作容易造成手部疲劳。网纹的交叉角度也需要经过实际握持测试，角度过大会导致纹路的防滑方向单一，旋转操作时某个方向摩擦力不足，角度过小则会导致纹路的凸起过密，容易积攒车间的粉尘、油污，后期清理不便。两端凸缘的突出高度也需要控制，突出过高会导致手柄整体占用空间变大，在箱柜关闭时容易和周边结构产生干涉，突出过低则无法起到限制手掌滑动的作用，失去凸缘结构的设计意义。侧面的顶丝孔位置需要避开握持区域，防止顶丝头部突出硌手，顶丝孔通常设置在靠近安装端的凸缘内侧，既保证锁紧时的固定强度，又不会影响握持手感。
