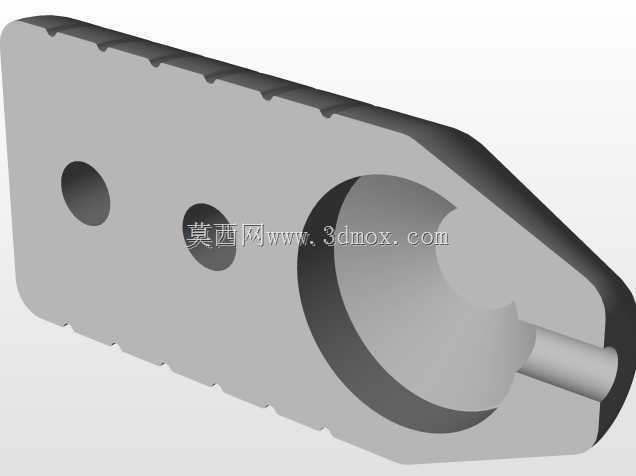

带安装孔位的长柄夹持连接结构件

　　这类长柄结构件常出现在手动夹持工装、小型连杆传动机构、快换夹具组件当中，作为力传递与动作执行的中间载体，承担着把操作端的输入力传导至执行端、同时保证结构刚性与动作行程的作用。从结构形态来看，主体采用扁平长条形构型，整体厚度均匀，边缘做了圆角过渡处理，既避免应力集中导致的结构开裂，也能减少操作过程中锐边划伤的风险。构件一端设计有大尺寸的半圆开口卡槽，卡槽内侧做了贴合圆柱面的弧面加工，能够与配套的圆柱销轴、转轴类零件形成稳定的包覆配合，卡槽开口处的小凸台结构可以限制配合件的轴向窜动，保证连接状态下不会出现松脱偏移。沿长柄本体分布的两个圆形通孔为安装定位孔，孔位间距经过公差匹配设计，既可以穿装螺栓实现与相邻构件的刚性固定，

　　也可以作为铰接点穿装销轴，让长柄能够绕孔位实现定角度摆动，适配不同的动作需求。长柄两侧的齿状边缘并非装饰结构，是为了增大手动操作时的接触摩擦力，在需要手动扳动、按压实现锁紧或释放动作的场景下，能够避免手部打滑，保证操作力的稳定施加。设计过程中首先需要明确的是安装边界条件：大卡槽的配合直径需要与对接的轴径保持基孔制间隙配合，间隙量控制在0.02-0.05mm区间，既保证装配时的顺畅度，也不会因为间隙过大导致动作过程中出现旷量；两个安装孔的中心距公差需要控制在±0.03mm以内，避免装配时出现孔位错位导致的强制装配应力，长期使用下出现变形。长柄的整体长度需要匹配操作力臂的需求，在手动操作场景下，力臂长度需要结合所需输出的锁紧力计算，

　　保证操作人员施加正常握力时，执行端能够获得足够的夹紧力，同时不会因为力臂过长导致结构受力时出现弯曲变形。构件的厚度选择需要结合材料的屈服强度核算，通常采用45号钢或铝合金加工，钢材材质下厚度5-8mm即可满足多数手动工装的受力需求，铝合金材质则需要适当增加厚度至8-12mm，保证刚性。这类结构件在实际应用中，常见于小型工装夹具的锁紧手柄、设备检修门的快开压把、传动机构的手动驱动摆臂，在装配时需要注意卡槽与配合轴的贴合度，安装孔处如果作为铰接点使用，需要配套铜套或自润滑衬套，减少反复摆动带来的磨损，延长构件的使用寿命。长柄的平面度要求控制在0.1mm以内，保证与相邻贴合构件的接触面积均匀，不会出现局部点接触导致的应力集中，

　　在承载较大作用力时不会出现局部压溃变形。边缘的齿形结构深度控制在1mm左右，齿距3mm，既能够提供足够的摩擦力，也不会因为齿形过深导致边缘应力集中，在受力时出现齿根断裂的问题。大卡槽的开口宽度需要略小于配合轴的直径，在装配时通过弹性变形卡入轴位，实现初步的预固定，方便后续的销轴或螺栓安装，减少装配过程中的零件对位难度。
