复合9mm规格JRC补偿器结构设计

　　在轻武器配套零部件的结构设计领域，补偿器作为膛口装置的核心组成部分，其结构合理性直接影响射击过程中的枪口跳动抑制效果与后坐力抵消效率，本次设计的复合9mm规格JRC补偿器，主要适配9mm口径半自动枪械的膛口安装需求，覆盖竞技射击、民用枪械改装等多个实际应用场景。从实际使用场景的需求出发，9mm口径枪械多应用于手枪口径卡宾枪、冲锋枪类产品，连续射击过程中枪口上跳幅度较大，传统膛口装置往往存在制退效率与消焰效果难以兼顾的问题，同时部分侧孔式补偿器容易出现侧向气流干扰射手的问题，因此在结构设计阶段，首先明确了核心功能边界：需要在不额外增加过多膛口重量的前提下，通过多腔室导流结构实现后坐能量的逐级耗散，同时约束侧向气流的喷射方向，

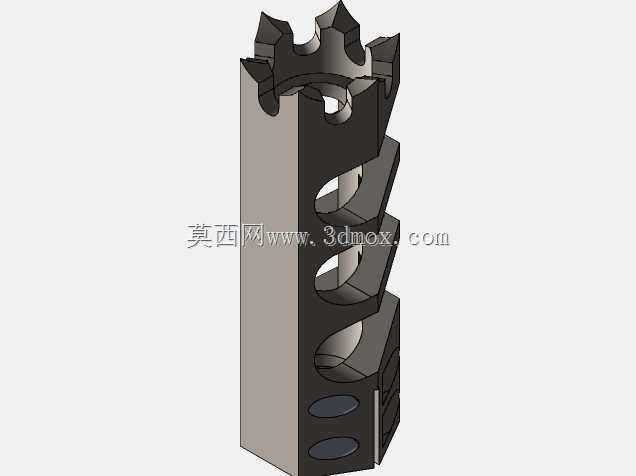

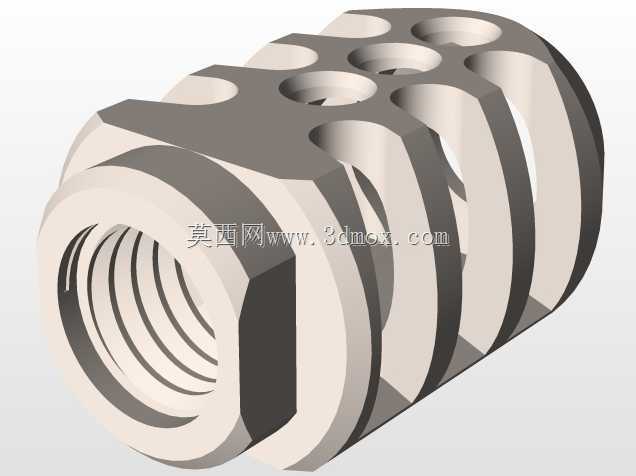

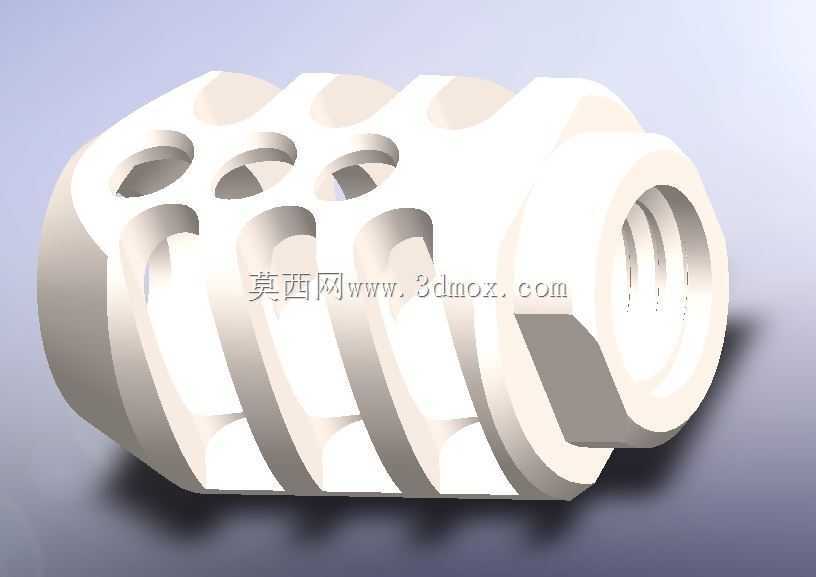

　　避免对射手握持姿态造成干扰。从整体结构布局来看，该补偿器采用一体化切削成型的结构设计思路，主体沿轴向依次设置多级膨胀腔室，每一级腔室对应开设不同倾斜角度的导流开孔，前端设置带齿状缺口的冲击面，能够在火药燃气喷出的瞬间，通过腔室的逐级扩容降低燃气压力，同时通过导流孔的角度设计，引导部分燃气向上方与侧后方喷射，利用燃气反作用力抵消枪口上跳的力矩，同时减少枪口前方的燃气冲击范围。在安装边界的设计上，该补偿器的轴向总长度控制在适配常规9mm枪械膛口螺纹的安装尺寸范围内，主体外轮廓采用多段式棱柱结构，既能够方便安装时的工具夹持，也能够通过棱边结构减少外部磕碰对导流孔的损伤，内部通孔严格匹配9mm弹头的通过直径，

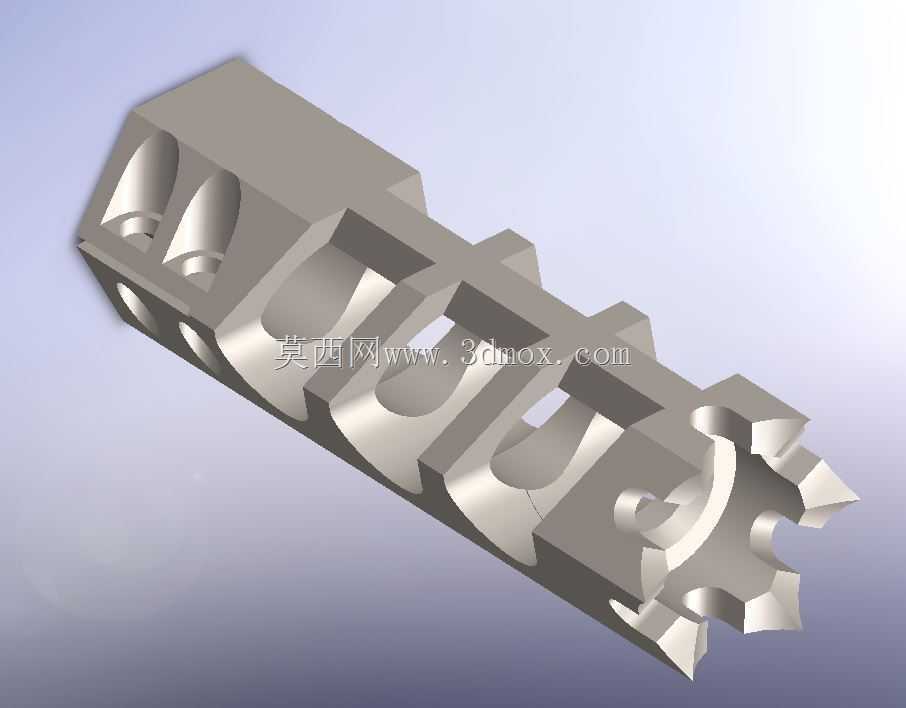

　　预留足够的安全间隙避免弹头刮擦内壁，同时各级腔室的过渡位置采用圆弧过渡设计，减少燃气流动过程中的涡流损耗，提升能量利用效率。从功能特性的细节设计来看，该补偿器的多级腔室采用不等容积设计，靠近膛口端的第一级腔室容积最大，能够第一时间承接高温高压的火药燃气，通过突然扩容实现第一次压力释放，后续各级腔室容积依次递减，配合不同朝向的导流孔，实现燃气的逐级导流与泄压，前端的齿状端面结构除了辅助燃气分流之外，还能够在近距离应急使用时作为破窗结构使用，拓展了零件的附加功能。在结构强度设计层面，整体结构采用等强度设计思路，腔室之间的连接筋厚度经过受力校核，能够承受连续射击过程中的高温燃气冲击与振动载荷，避免长期使用后出现结构开裂或者变形的问题，

　　外表面的平整区域预留了足够的安装定位面，能够保证与枪械膛口的同轴度，避免安装后出现偏心影响射击精度。在实际选型适配过程中，该补偿器的安装接口采用通用制式膛口螺纹规格，能够直接适配多数采用标准螺纹接口的9mm口径枪械，不需要额外修改枪械本身的结构，安装后整体突出长度控制在合理范围内，不会对枪械的正常携行造成干扰，同时整体重量经过优化，不会过多增加膛口位置的重量导致枪械重心过度前移，影响射手的据枪稳定性。从气流组织的设计逻辑来看，不同于传统单腔室补偿器的简单开孔设计，该结构的多级导流孔角度经过反复调整，向上喷射的燃气流量占比经过优化，既能够提供足够的反力矩抑制枪口上跳，又不会因为向上气流过大导致射手视线受到燃气扰动，侧向的导流孔采用向后倾斜的角度设计，引导燃气向侧后方喷出，既能够提供向前的反作用力抵消部分后坐力，又能够避免侧向气流直接吹向射手手部或者地面扬起过多尘土。在加工工艺适配性方面，该结构的所有内部腔室都采用直壁或者小锥度设计，能够通过常规的三轴或者四轴铣削加工完成，不需要特殊的成型工艺，适合小批量定制加工或者规模化量产，各边角位置的倒角设计既能够减少加工过程中的应力集中，也能够去除加工毛刺提升零件的装配顺滑度。
