三叶轴承式指尖休闲把玩旋转结构

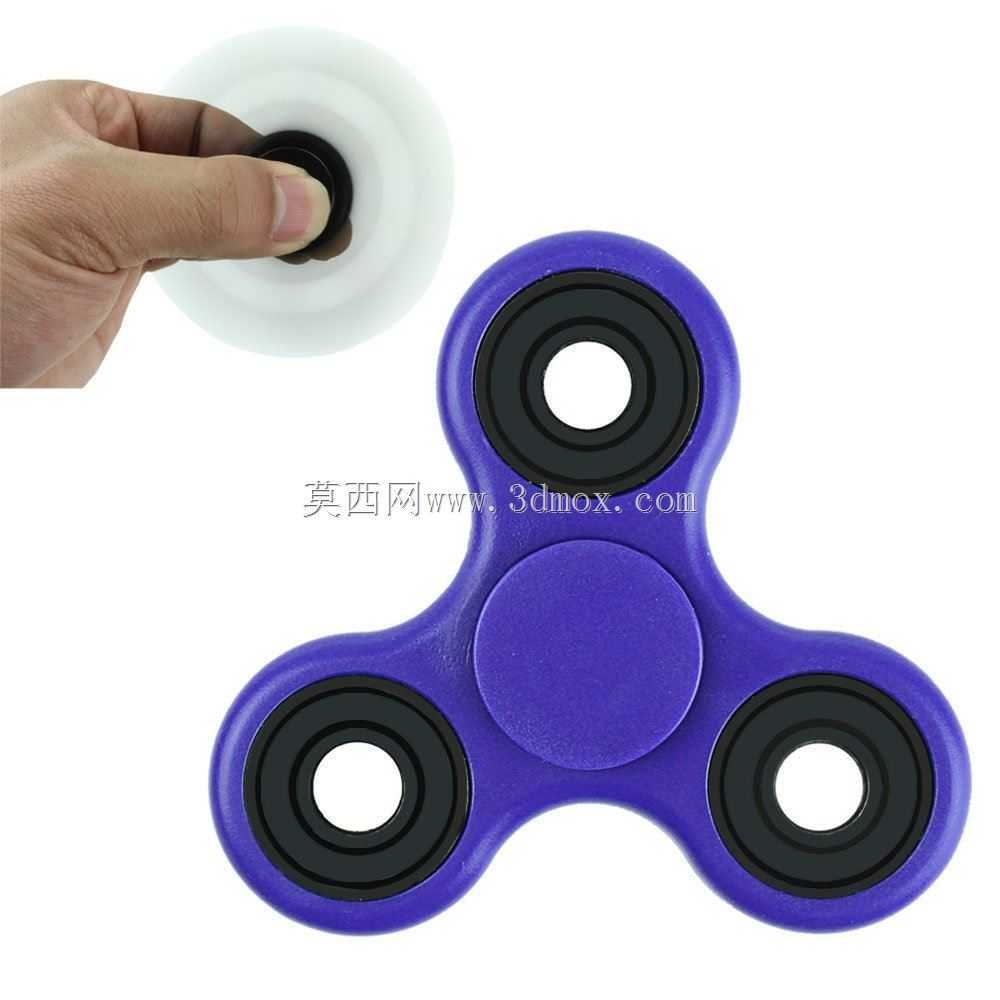

　　日常做结构设计间隙，常需要这类小型旋转结构来验证轴承配合的公差逻辑，这款三叶式指尖旋转结构，核心依托标准深沟球轴承作为旋转支撑载体，三个叶瓣采用等中心角120度均匀分布的布局，从质心配平角度完全规避了旋转过程中的偏载抖动问题。实际把玩场景中，使用者通过拇指与食指夹持中心轴承内圈位置，另一只手拨动任意叶瓣即可带动外圈与整体配重结构绕中心轴持续旋转，这类结构除了作为休闲把玩的载体，也常被机械入门从业者用来练习旋转件的质心配平、轴承过盈配合的公差设计逻辑。从结构设计思路来看，三个叶瓣的外轮廓采用大圆角过渡，完全没有尖锐棱角，避免旋转过程中剐蹭使用者手部，叶瓣内部预留了标准轴承的安装沉槽，槽体与轴承外圈的配合采用基轴制过渡配合，

　　既保证轴承安装后不会出现松脱打滑，也不会因为过盈量过大导致轴承外圈被挤压变形，影响旋转顺滑度。中心压盖与叶瓣主体采用卡扣式连接，压盖压紧轴承内圈端面，避免轴承在旋转过程中出现轴向窜动，同时压盖表面做微弧面处理，贴合手指指腹的接触弧度，长时间夹持也不会出现明显的压痕。从安装边界来看，单叶瓣的旋转半径控制在40毫米以内，整体厚度不超过15毫米，适配绝大多数成年人的单手握持尺寸，轴承选用标准608系列微型深沟球轴承，内径8毫米、外径22毫米、厚度7毫米，属于行业通用标准件，后期维护更换不需要定制非标配件，直接采购市售标准轴承即可完成替换。叶瓣的配重设计上，三个叶瓣的内部实体重量差控制在0.1克以内，从质心计算层面保证旋转时的动平衡精度，

　　旋转过程中不会出现因为单侧配重过大导致的摆振问题，叶瓣外边缘做了1毫米的圆角倒边，既提升握持触感，也避免高速旋转时边缘剐蹭造成的划伤。实际结构验证过程中，这类旋转结构的配合公差需要重点关注轴承安装槽的圆柱度，槽体圆柱度公差控制在0.02毫米以内，才能保证轴承安装后外圈不会出现偏斜，旋转时的阻力矩控制在0.5mN·m以下，单次拨动后的空转时长可以达到稳定水平。另外中心夹持面的表面粗糙度控制在Ra1.6左右，既不会因为过于光滑导致夹持打滑，也不会因为表面过于粗糙磨损指腹皮肤。这类结构除了休闲把玩用途，也可以作为微型旋转展示台的核心支撑结构，替换上部配重块后可以承载小型展品做低速旋转展示，依托轴承的低阻力特性，不需要额外配置驱动结构，

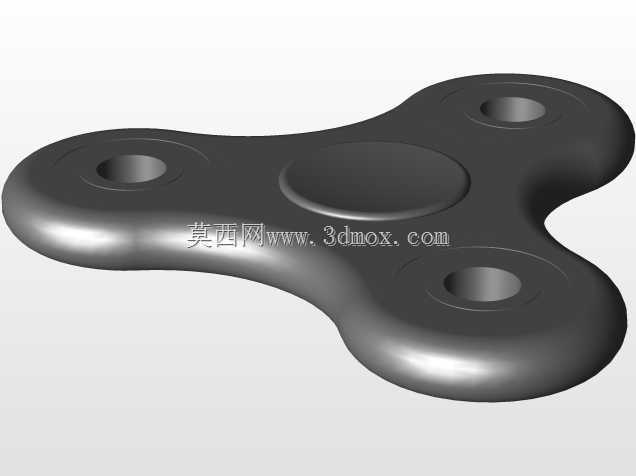

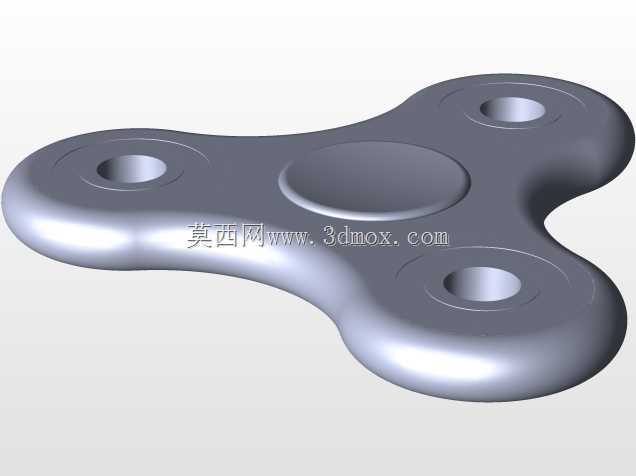

　　手动拨动即可维持较长时间的旋转状态。结构建模过程中，需要重点做动平衡仿真验证，将三个叶瓣的质心与整体旋转中心轴完全重合，避免高速旋转时产生离心振动，同时叶瓣与中心轴承座的连接位置做了加厚处理，避免跌落时连接位置出现应力断裂，连接位置的圆角半径不小于2毫米，分散应力集中点，提升整体结构的抗摔性能。从材料选型适配角度，叶瓣主体可以选用ABS、PC等常见工程塑料，也可以选用铝合金、铜合金等金属材料做CNC加工，不同材料的配重差异可以通过调整叶瓣内部的镂空结构来配平质心，不需要修改整体外轮廓尺寸，保证外观一致性的同时适配不同加工工艺的需求。
