Corexy结构3D打印机传动执行机构

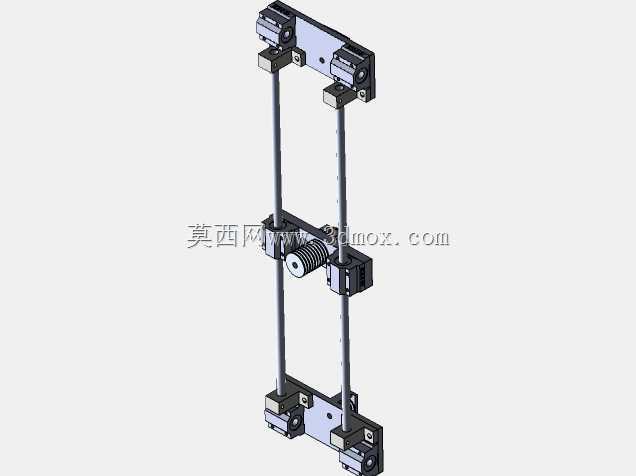

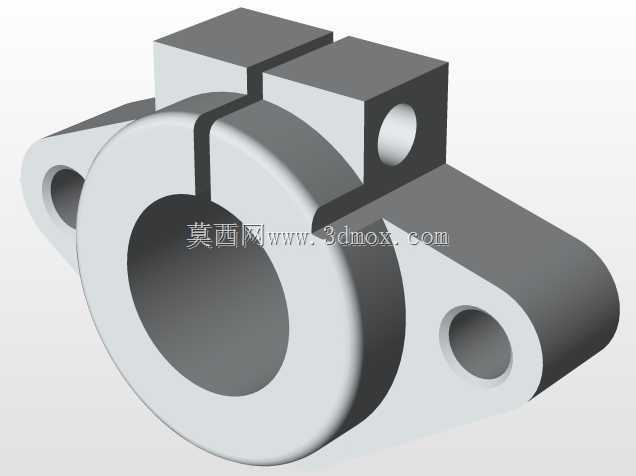

　　这套Corexy结构的传动执行组件，是桌面级熔融沉积成型3D打印机的核心运动单元，主要承担打印头在XY平面内的精准定位与高速往复运动功能，适配常规尺寸的桌面级FDM设备，可覆盖创客教育、小尺寸定制零件打样、文创产品原型制作等常见应用场景，相比传统的十字轴运动结构，该结构将驱动电机固定在机架端部，运动部件仅保留打印头滑座与传动连接件，有效降低了运动负载的惯量，能够实现更高的空程移动速度与更平稳的加减速过程，减少高速打印时的结构震颤。从结构设计逻辑来看，整套组件采用双平行光轴作为直线导向基准，光轴两端通过立式支撑座固定在上下安装板上，支撑座与安装板之间通过定位凸台保证装配同轴度，避免光轴安装偏斜导致的滑动阻力增大、运动卡顿问题。

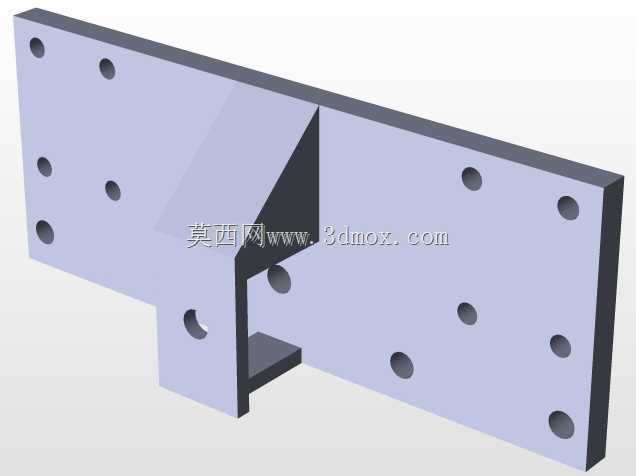

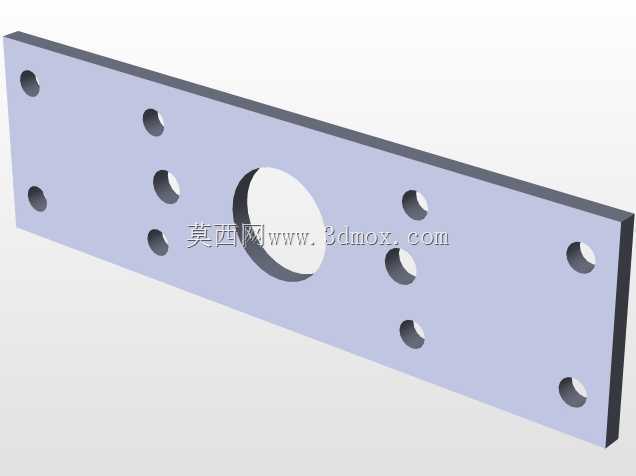

　　滑座部分采用直线轴承与光轴配合，配合间隙控制在合理范围内，既保证滑动顺畅无卡滞，又能将径向跳动量控制在打印精度允许的阈值内，避免打印过程中出现层纹偏移、壁厚不均的缺陷。传动部分采用同步带传动方案，两根同步带按照Corexy结构特有的绕线路径布置，分别连接两个端部的驱动电机与中间的滑座，通过两个电机的同向、反向转动组合，实现滑座在X、Y两个方向的独立运动，这种传动布局的优势在于皮带张力可以通过端部的张紧机构单独调整，不会出现两个方向运动干涉的问题，同时皮带的弹性形变可以抵消部分运动冲击，提升启停阶段的运动平稳性。安装边界方面，整套组件的上下安装板预留了与打印机机架主体连接的安装孔位，孔位间距符合通用桌面级3D打印机的机架型材安装标准，

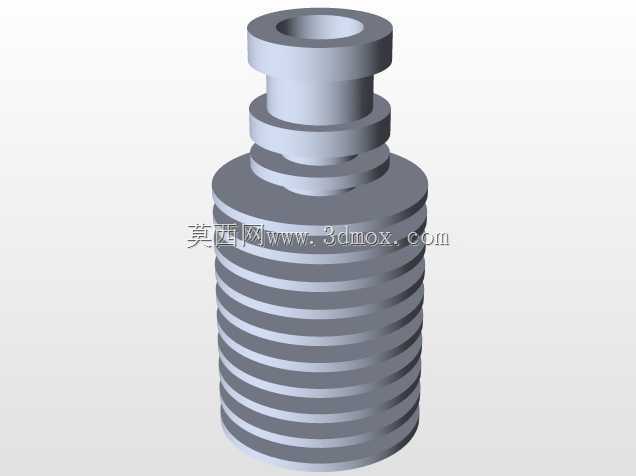

　　可直接适配2020系列铝型材搭建的机架，不需要额外加工转接件；滑座上预留了打印头、挤出机、散热风扇等末端执行部件的安装螺孔，螺孔位置与主流的E3D系列热端、近程挤出机构的安装尺寸匹配，可直接完成末端组件的装配，不需要二次打孔改造。设计过程中充分考虑了日常维护的便利性，光轴支撑座采用分体式锁紧结构，更换光轴或者调整光轴平行度时不需要完全拆解整个机架，仅需松开支撑座的锁紧螺丝即可完成调整；同步带张紧机构采用螺丝顶紧的调节方式，不需要额外工具即可完成皮带张力的调整，避免长期使用后皮带松弛导致的传动丢步、定位精度下降问题。滑座的结构做了轻量化处理，在保证安装强度的前提下去除了非受力区域的多余材料，进一步降低运动部件的重量，

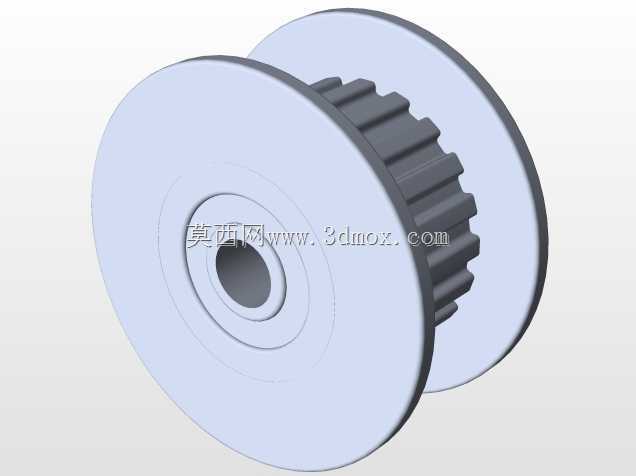

　　提升高速运动时的响应速度，同时滑座上预留了限位触发片的安装位置，可配合机架上的光电限位开关实现原点归零与行程限位，防止运动超程导致的结构损坏。导向光轴的长度根据常规200mm打印幅面的行程需求设计，预留了两端安装与限位缓冲的余量，不会出现运动到行程端点时滑座与支撑座发生硬碰撞的问题；端部的电机安装位与42系列步进电机的安装尺寸完全匹配，电机输出轴与同步带轮的配合位设计了定位台阶，保证带轮安装后无轴向窜动，避免皮带运行过程中出现跑偏、掉带的故障。整套结构的装配公差经过反复校核，光轴的平行度公差控制在0.02mm以内，滑座在全行程范围内的运动直线度误差不超过0.05mm，能够满足0.1mm层厚打印的精度要求，同时结构件的受力点都做了加强筋设计，长期往复运动下不会出现安装板变形、支撑座移位的问题，可适配长时间连续打印的工作需求。
