2040铝型材X轴线性滑台传动模组

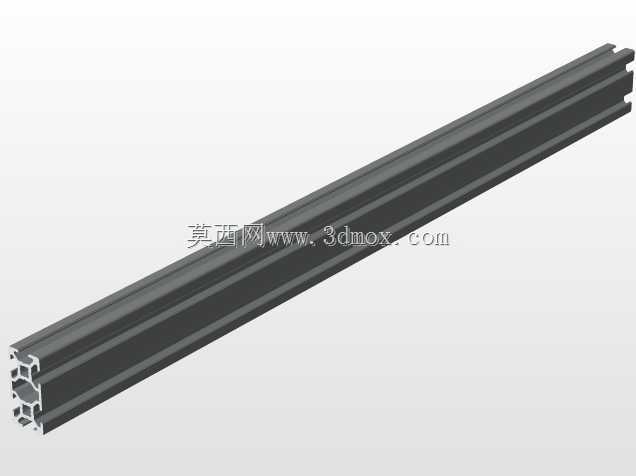

　　这套线性运动模组是桌面级FDM3D打印机X轴方向的核心执行部件，适配2040规格欧标铝型材作为安装基体，整套机构围绕625zz深沟球轴承做滚动导向设计，替代传统直线轴承的滑动摩擦结构，在低成本桌面设备场景下能兼顾运动顺滑度与装配调试便利性。从实际应用场景来看，这类模组除了适配桌面3D打印机的X轴横移需求，也可移植到小型激光雕刻机、桌面点胶设备、轻载CCD检测位移台这类对负载要求不高，但对运动平稳性、制造成本敏感的轻载自动化工位，整套机构的负载能力集中在5kg以内的水平向运动场景，垂直安装时需要额外配置配重或自锁结构避免滑台下坠。

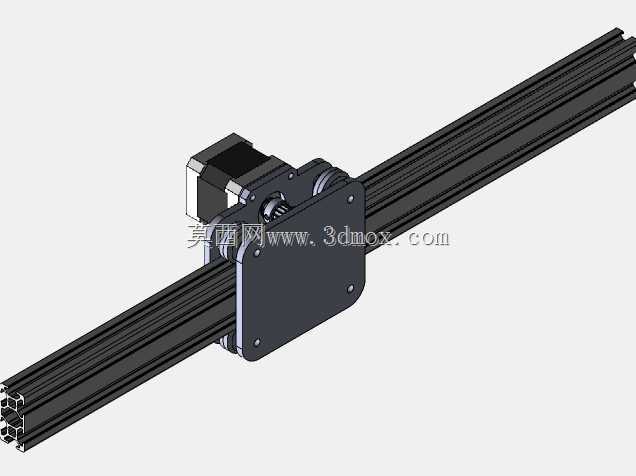

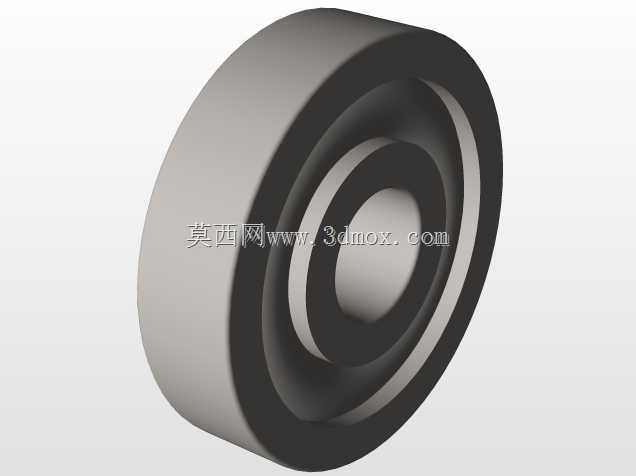

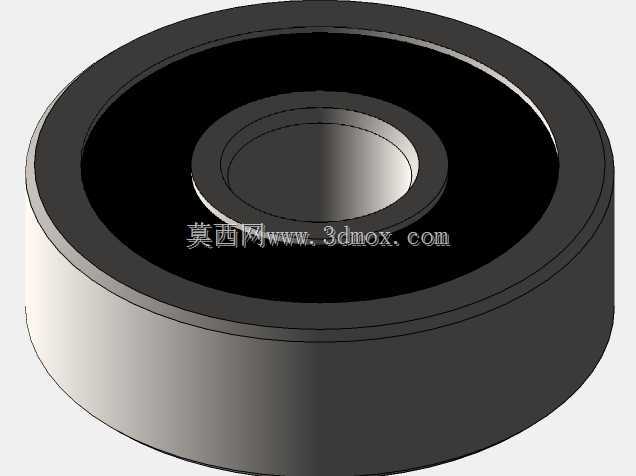

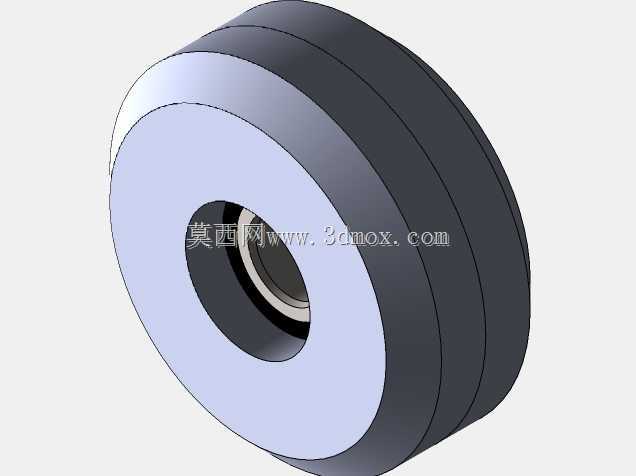

　　从功能特性上看，模组的滑动座通过多组625zz轴承抱紧铝型材的V型导向槽，轴承外圈直接与铝型材的挤压成型面接触，省去了额外加装直线导轨的成本，同时轴承的滚动摩擦系数远低于铜套或塑料直线轴承的滑动摩擦，配合步进电机通过同步带驱动滑座移动时，能有效降低电机的输出扭矩需求，在0.02mm层厚的3D打印工况下，运动过程无卡顿、无爬行，能保证挤出头的移动定位精度控制在0.1mm以内。滑座的安装板预留了标准的挤出头、限位触发片的安装孔位，孔位间距兼容主流的E3D系列、泰坦系列挤出机构，不需要二次打孔即可完成末端执行件的装配。

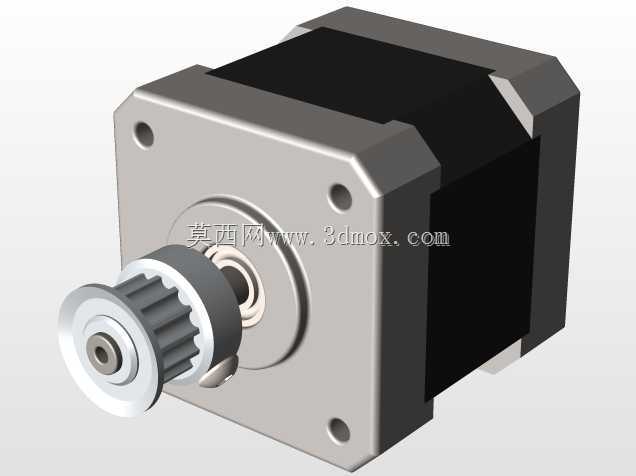

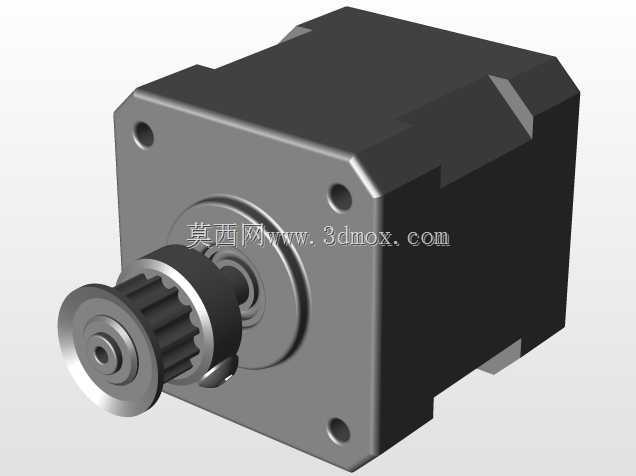

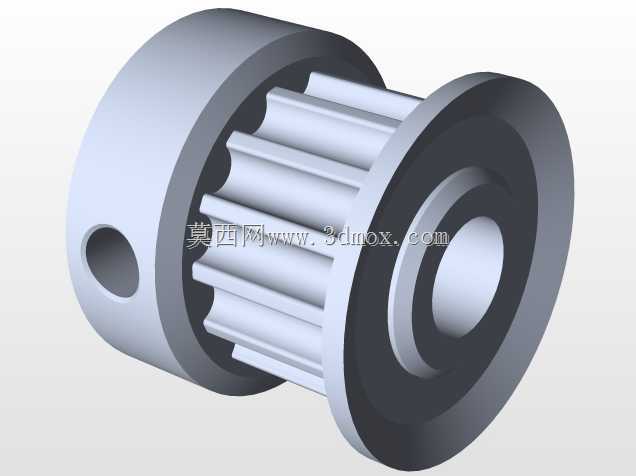

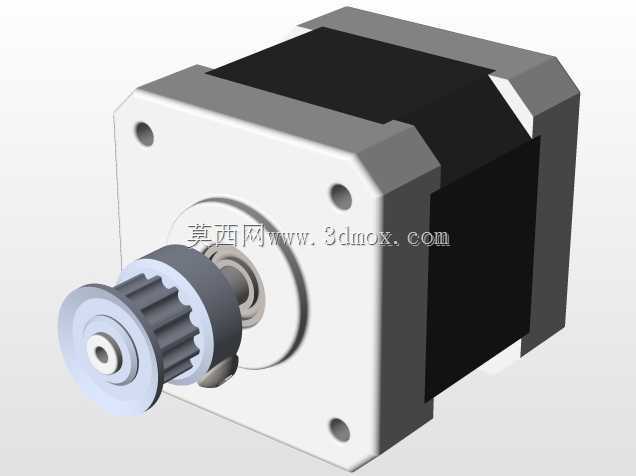

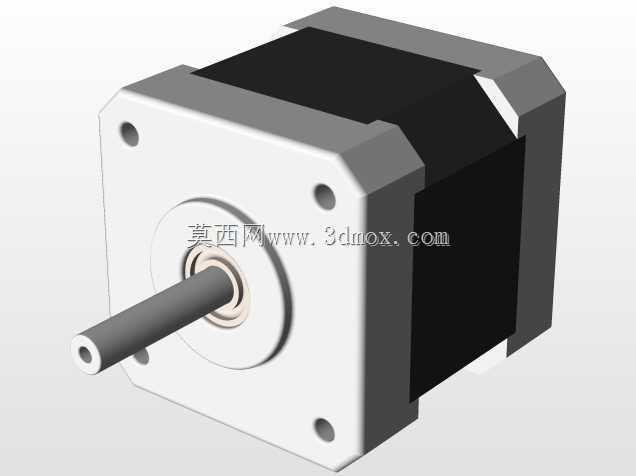

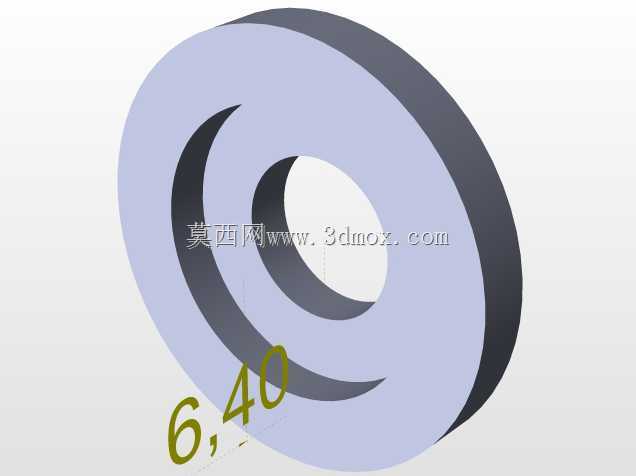

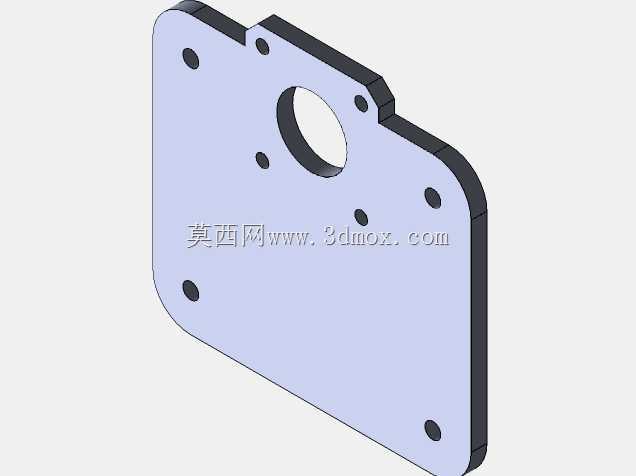

　　设计思路上，整套结构优先考虑桌面设备的易加工、易装配属性，所有钣金与机加工件均采用2mm冷轧钢板冲压折弯成型，不需要高精度的CNC加工即可满足装配公差要求，轴承通过M5内六角螺丝与偏心螺母固定在安装板上，装配时可以通过旋转偏心螺母调整轴承与铝型材槽面的预紧力，既可以消除装配间隙避免滑台晃动，也能避免预紧力过大导致的轴承转动卡滞、磨损加快问题。驱动端的步进电机直接安装在滑座的端板上，电机轴上安装20齿同步带轮，同步带沿铝型材长度方向张紧固定在型材两端，滑座移动时同步带不随滑座运动，这种驱动布局能有效降低滑座的运动惯量，高速移动时的启停冲击更小。

　　外形尺寸与安装边界方面，整套模组适配的铝型材长度可根据设备打印幅面灵活裁切，常规桌面级设备常用的型材长度为300mm到500mm区间，滑座部分的整体宽度为60mm，厚度为32mm，安装后滑座顶面距离铝型材安装基准面的高度为45mm，预留了足够的挤出头散热风扇安装空间，不会与型材本体产生运动干涉。轴承的安装孔位采用长圆孔设计，装配时可微调轴承的前后位置，补偿铝型材本身的挤压形位公差，即使是民用级精度的铝型材也能装配出顺滑无阻滞的运动效果。滑座两端预留了同步带压块的安装槽，同步带通过齿形压块锁紧，不需要额外的粘接或扎带固定，长期往复运动不会出现同步带打滑、移位的问题。

　　在实际装配调试过程中，需要注意625zz轴承的预紧力调整顺序，先将所有轴承的固定螺丝拧至半紧状态，将滑座套入铝型材后逐一调整偏心螺母，转动每个轴承直到所有轴承都能均匀接触型材导向面，推动滑座沿型材全程移动无卡滞后再逐一锁紧固定螺丝，避免出现单个轴承受力过大导致的磨损不均问题。同时驱动端的同步带张紧度需要调整到用手指按压同步带下沉量在5mm左右的状态，张紧度过大会增加轴承的径向负载，加快轴承磨损，张紧度过小则会出现传动丢步，影响运动定位精度。这套结构相比传统的直线导轨加滑块的方案，整体成本能降低60%以上，同时对加工精度的要求更低，非常适合个人DIY、小批量桌面设备生产场景使用，日常维护只需要定期在轴承与型材接触面涂抹少量润滑脂，即可保证长期运动的顺滑度，不需要复杂的保养流程。
