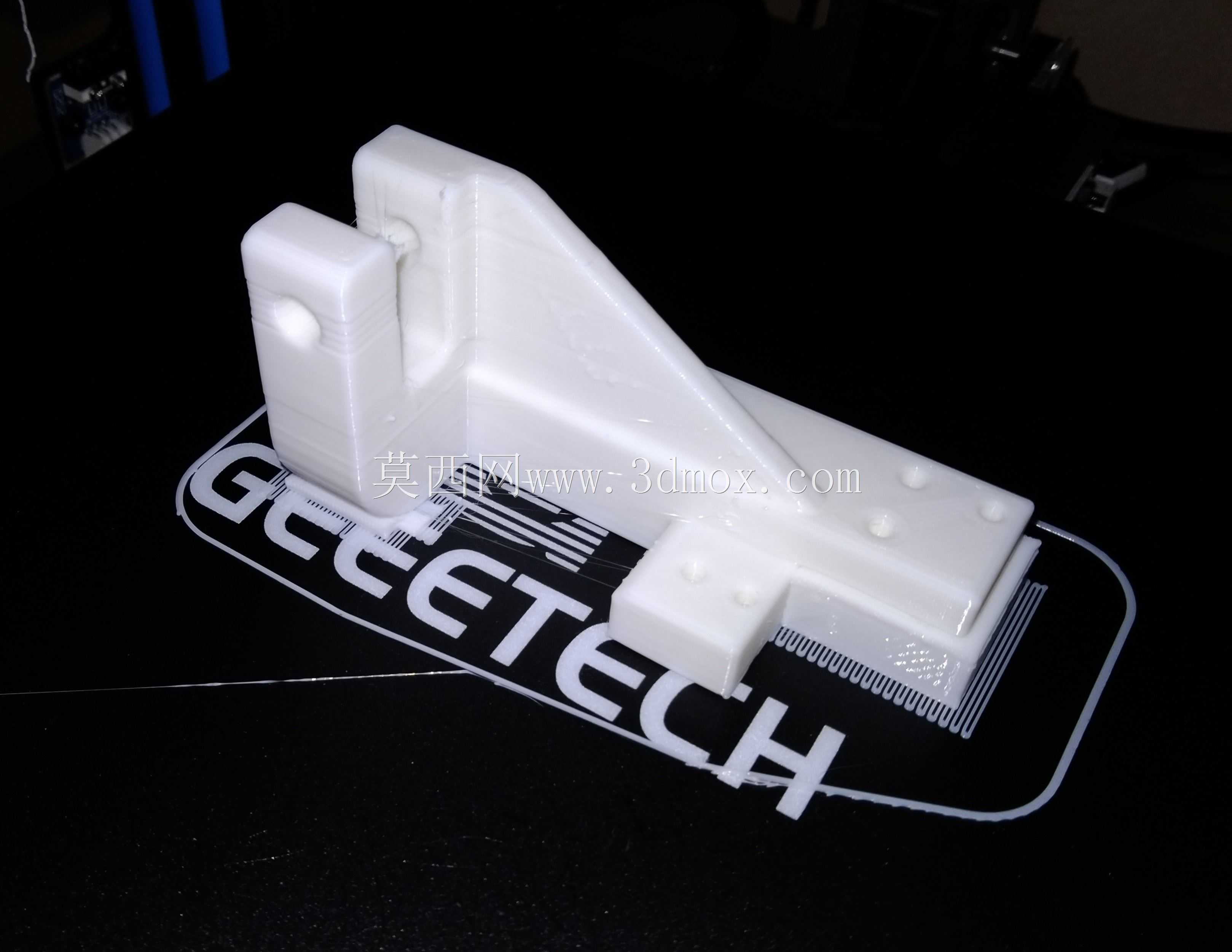

适配GEEETECHA10的带轴承灯丝导向导轨

　　在桌面级FDM3D打印设备的实际运维与改装场景中，耗材进给路径的顺畅度直接决定打印成型质量，尤其是近端挤出或长距离送料结构的机型，耗材在进入挤出机构前的导向稳定性不足，很容易出现送料卡顿、耗材磨屑堆积、层间错位甚至断料停机的问题，这款带轴承的灯丝导向导轨，正是针对这类实际工况痛点设计的改装适配部件。从实际安装适配性来看，这款导轨的核心安装基准围绕GEEETECHA10机型的原有安装位设计，轴承安装位的基准尺寸适配内径6mm、外径19mm、厚度6mm的标准微型轴承，设计阶段特意在轴承安装腔周边预留了0.2-0.3mm的适配余量，既可以满足标准轴承的压装公差要求，也能兼容尺寸存在小幅偏差的同规格替代轴承，

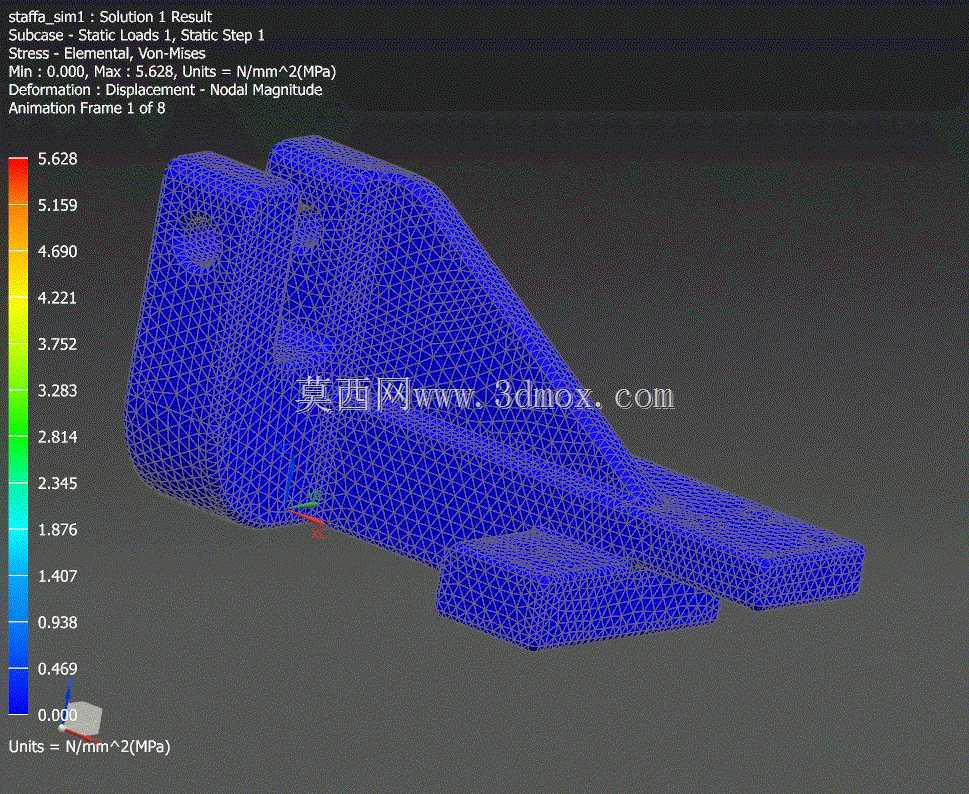

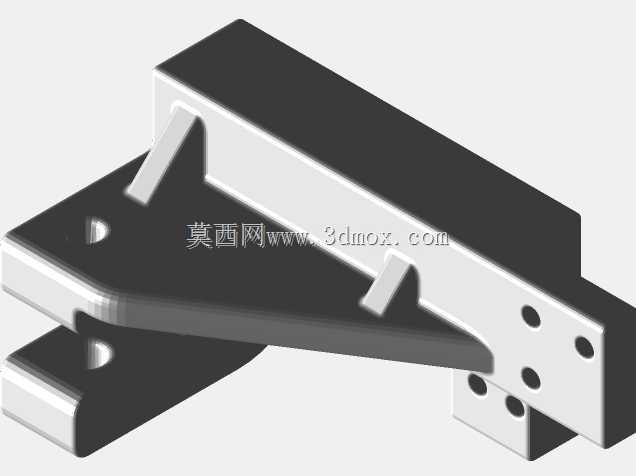

　　甚至在部分安装孔位一致的同结构桌面3D打印机上也能完成适配安装，不需要对设备原有框架进行破坏性改装。从结构设计逻辑来看，这款导轨没有采用常见的一体塑料摩擦导向结构，而是嵌入真实滚动轴承作为耗材的导向接触件，相比传统的塑料开孔导向结构，滚动摩擦的阻力远低于滑动摩擦，能够大幅降低挤出电机的进给负载，尤其是在打印柔性耗材、高速打印的工况下，能够避免耗材在导向位置因为阻力过大产生弯折、堵料的问题。导轨主体采用三角加强筋的结构布局，安装侧的两个固定支脚与导向主体之间通过整面的斜向加强筋连接，在打印填充率设置合理的前提下，整体结构刚性足以承受Z轴方向20N的侧向负载，完全能够覆盖送料过程中耗材摆动产生的冲击力，不会出现长期使用后导向臂变形、

　　位置偏移的问题。从安装边界来看，这款导轨的整体外轮廓完全贴合设备原有安装区域的空间尺寸，安装后不会与X轴运动组件、打印头排线、机架型材产生运动干涉，轴承的导向孔中心与原有挤出机构的进料中心保持同轴度误差在0.1mm以内，耗材穿过轴承内圈后可以平直进入挤出轮的咬合位置，不会因为偏心产生额外的进给阻力。在实际使用场景中，这款导轨除了承担基础的耗材导向作用外，还能对耗材进入挤出机构前的径向摆动起到约束作用，尤其是在设备高速往复运动打印的过程中，耗材不会因为机架振动产生大幅甩动，减少了耗材与机架开孔、线卡等位置的剐蹭磨损，也能避免磨屑掉入设备运动导轨造成的运动卡顿问题。设计阶段特意将轴承安装位设计为可拆卸的压装结构，后期如果轴承进灰、

　　转动不畅，只需要将旧轴承从安装位顶出，更换新的同规格轴承即可，不需要整体更换导轨部件，降低了长期使用的维护成本。导轨的安装孔位完全匹配原有设备的螺丝孔位，安装时只需要对准原有孔位拧入对应规格的螺丝即可完成固定，不需要重新打孔、测量定位，普通用户也能快速完成改装操作。从实际使用反馈来看，安装这款导轨后，设备在高速打印PLA、PETG等常规耗材时的送料稳定性有明显提升，打印TPU等柔性耗材时的堵料概率大幅降低，因为送料阻力波动造成的层纹不均、挤出不足等打印缺陷也有明显改善。
