GEEETECH A10打印机冷却风道结构

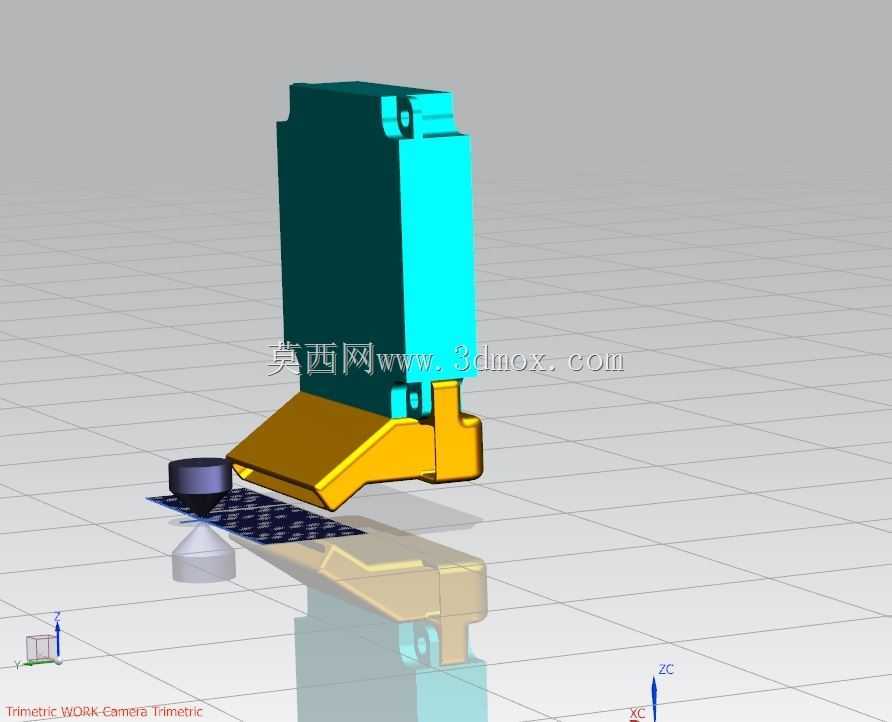

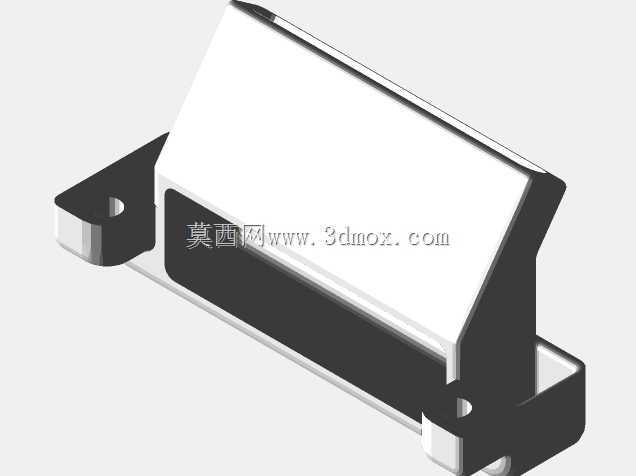

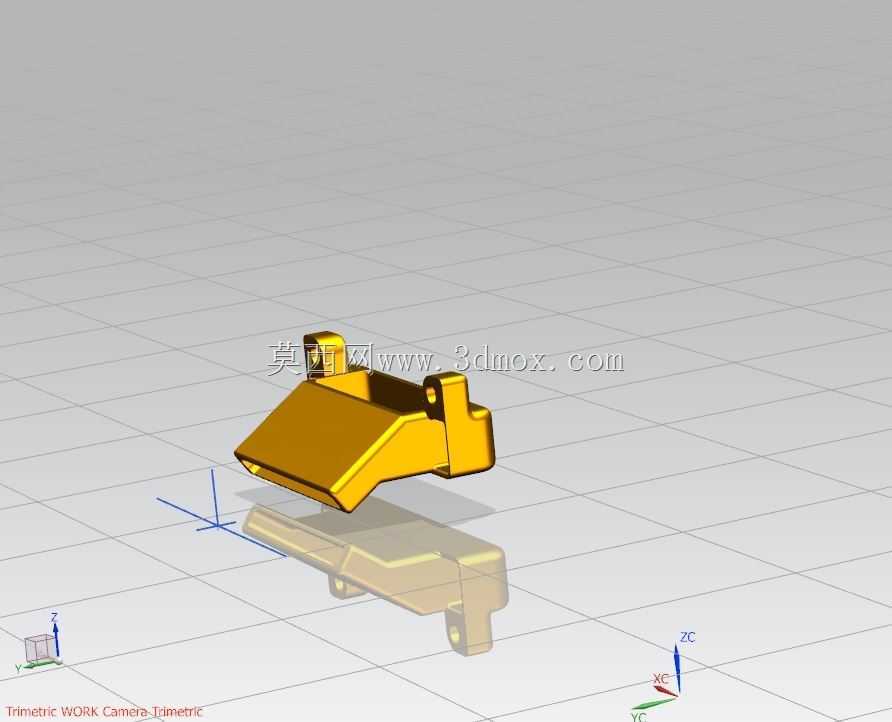

　　在桌面级FDM 3D打印的实际作业场景里，挤出端的冷却效果直接决定了耗材熔融后的定型效率，尤其是打印PLA这类对冷却敏感度极高的耗材时，精准定向的冷却气流是避免悬垂面塌边、层间错位、细节糊边的核心要素。这款适配GEEETECH A10机型的冷却风道，就是针对原厂冷却气流分散、无法精准覆盖喷嘴出料区域的痛点做的定向优化结构，专门匹配机型的部分冷却风扇安装位，解决原厂风道气流扩散、冷却盲区大的问题。从实际安装适配的角度看，这款风道的安装边界完全贴合GEEETECH A10 v3版本的挤出头安装座轮廓，不需要对原有挤出机构做打孔、切削等破坏性改装，直接替换原有风道结构即可完成装配，安装时的对位基准完全对齐原有风扇的出风口法兰，

　　保证气流从风扇输出后全程在封闭的风道腔体内传导，不会出现中途漏风、气流散逸的问题。风道的整体外形顺着挤出头的运动轨迹做了避让设计，在X、Y轴全行程运动时，不会和打印平台、模型轮廓、机身限位结构发生干涉，风道最下端的出风口距离喷嘴出料点的垂直距离控制在合理区间，既不会因为距离过近导致气流吹散刚挤出的熔融耗材，也不会因为距离过远导致气流衰减、冷却力度不足。从设计思路上看，这款风道没有采用大角度扩散的出风结构，而是做了收束式的导风腔，把风扇输出的气流集中导向喷嘴下方刚挤出耗材的区域，气流方向斜向指向出料点与已打印层的结合位置，保证耗材刚离开喷嘴就可以被均匀冷却，同时不会直吹喷嘴加热块区域，避免加热块温度波动导致的出料不畅问题。

　　风道的壁厚设计兼顾了3D打印自制的工艺性，整体壁厚均匀，没有出现壁厚突变导致的打印翘曲问题，安装孔位的尺寸公差预留了0.2mm的装配余量，即使用PLA材料打印自制，也可以顺利完成装配，不需要额外做打磨修配。在实际打印作业的应用中，这款风道可以有效提升悬垂结构的打印质量，在打印45度以上悬垂面时，不需要额外添加支撑就可以获得相对平整的表面效果，同时在打印小尺寸细节特征时，集中的冷却气流可以让耗材快速定型，避免细节被后续挤出的耗材拉扯变形。风道的整体结构没有多余的突出部分，在打印首层调平时，不会和平台调平传感器发生干涉，也不会遮挡喷嘴的观察视野，操作人员可以直观看到喷嘴出料和首层贴合的状态。不同于通用型改装风道需要调整多个安装参数，

　　这款风道完全针对对应机型的挤出结构做了适配，风扇安装位的尺寸、风道和加热块的安全间隙、出风口的角度都经过实际打印验证，不会出现气流反吹加热块导致的温度不稳，也不会因为风道过长导致喷嘴回程时刮蹭已打印模型表面。从气流组织的角度看，风道内部的导流面做了平滑过渡处理，没有直角转折导致的风阻增大问题，风扇输出的气流可以顺着导流面平滑导向出风口，相同风扇转速下，出风口的实际风速比原厂扩散式风道提升明显，冷却效率更高，在高速打印场景下，也能保证耗材有足够的冷却速度，避免因为打印速度提升导致的冷却不足、层间粘结不良问题。
