异形十字纹饰牌立体结构设计

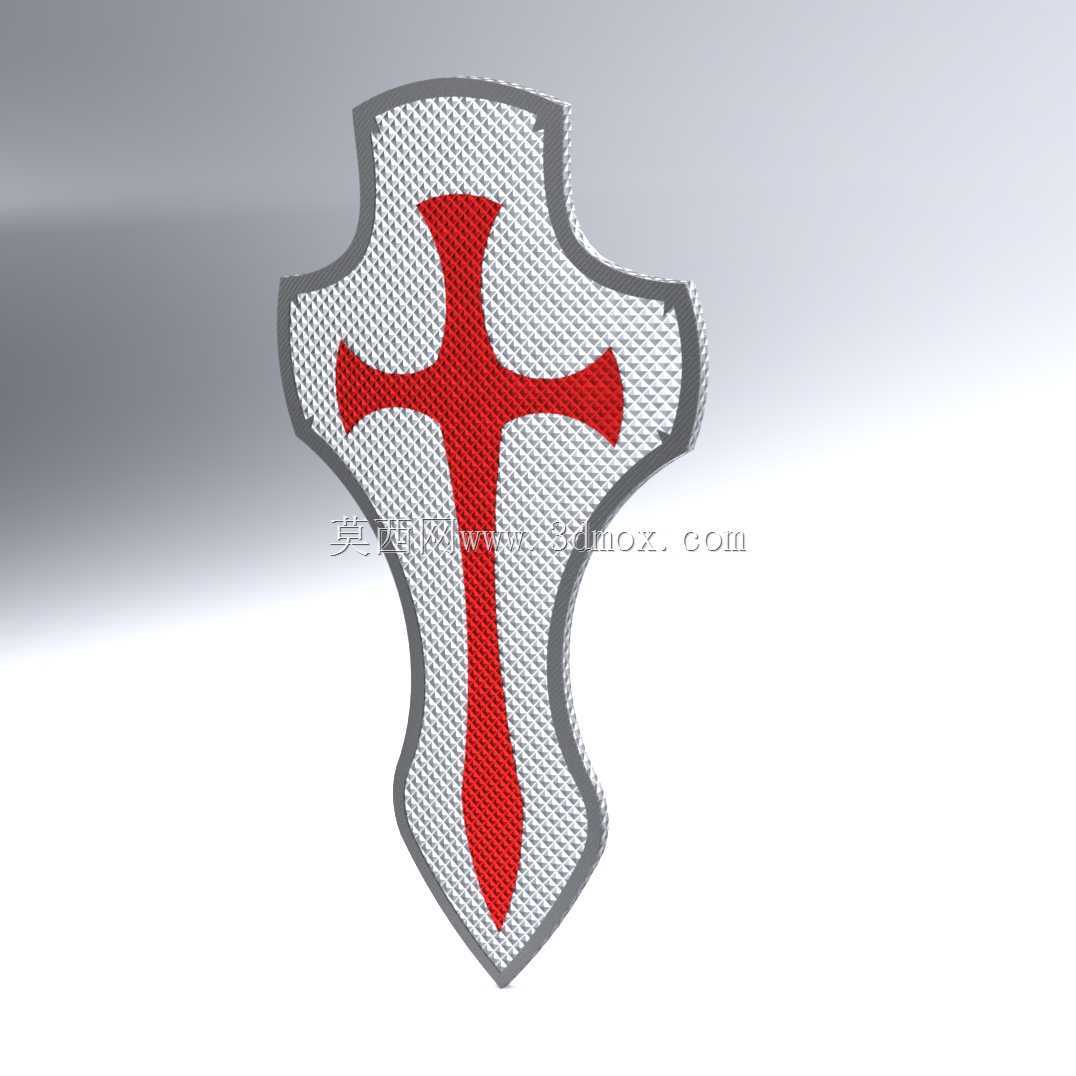

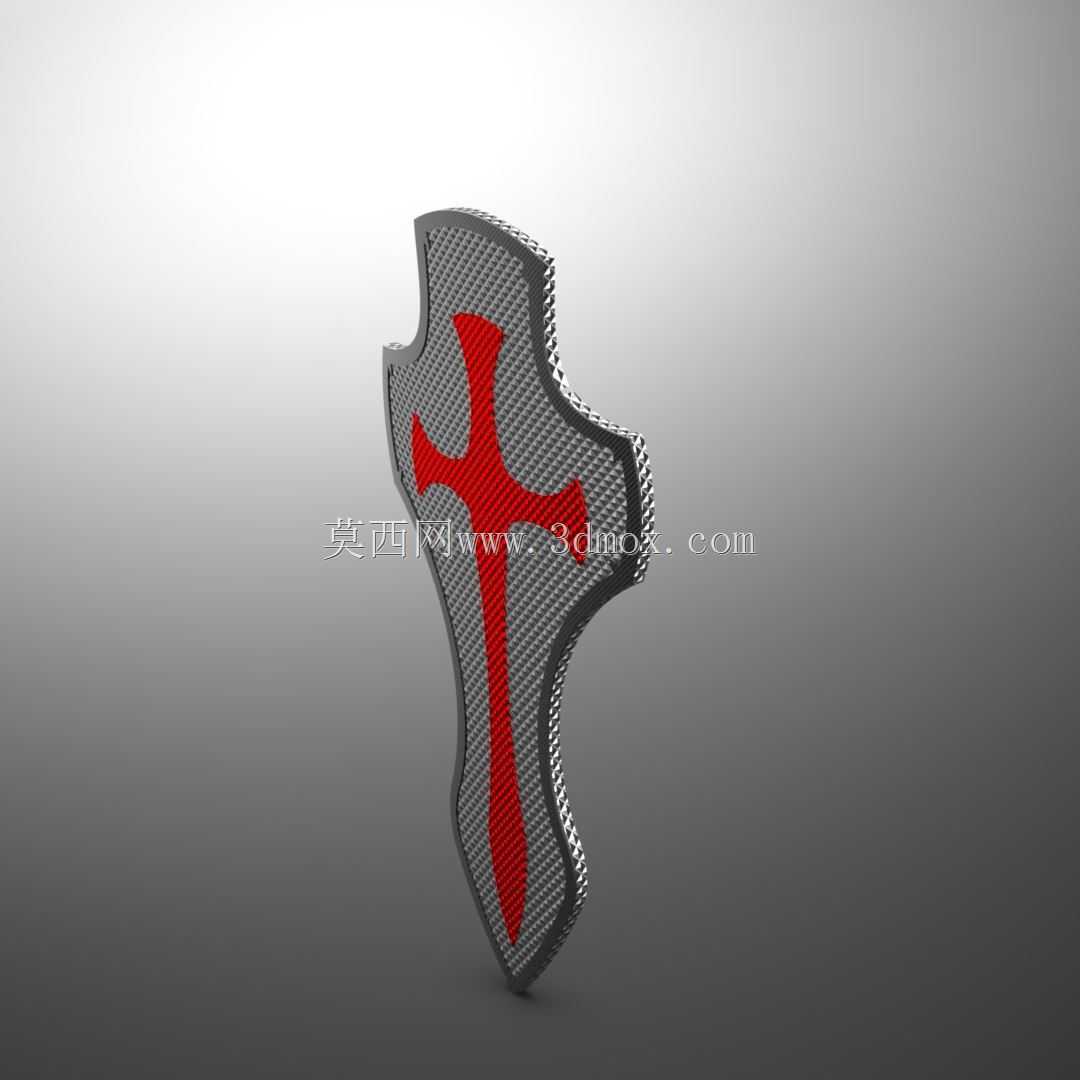

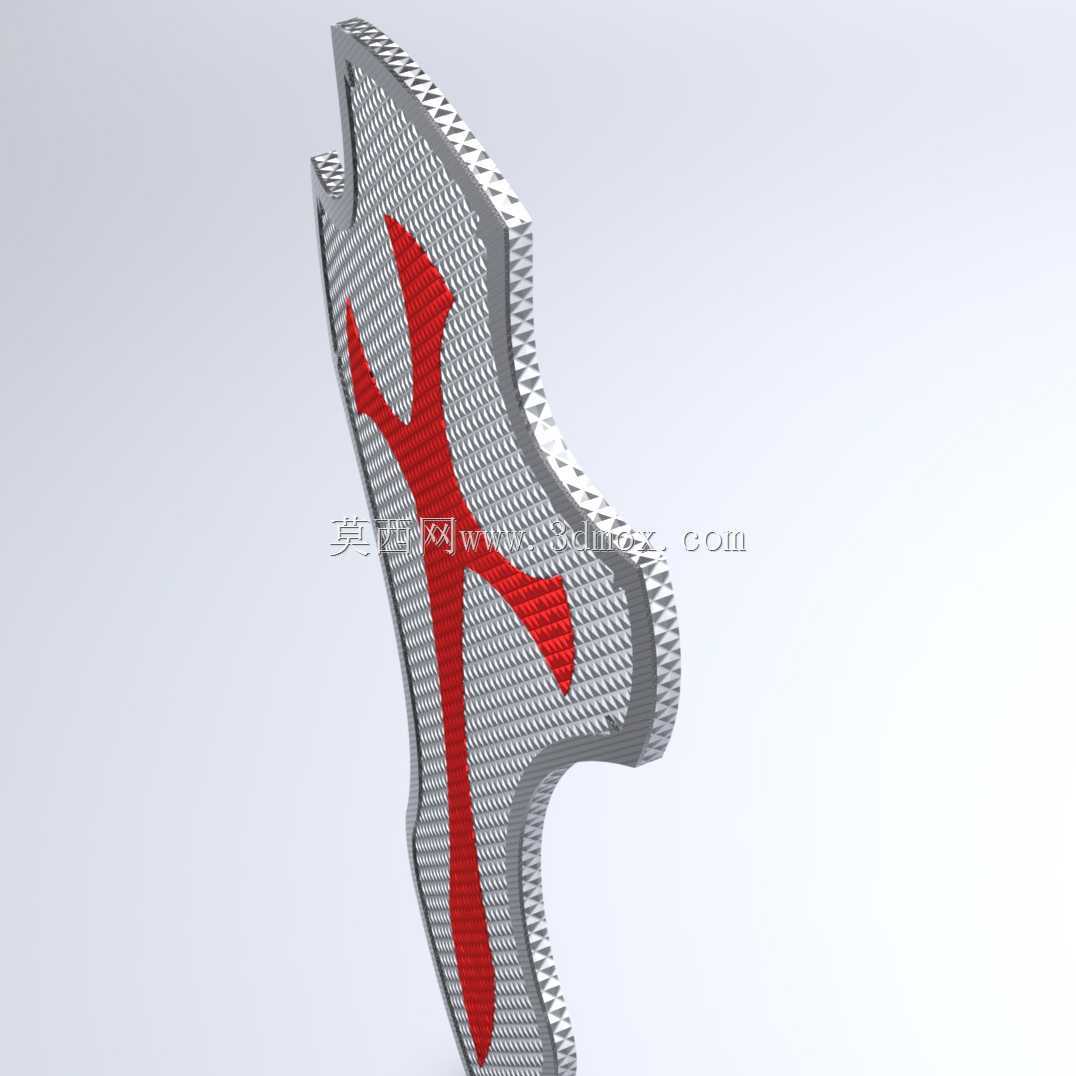

　　这类异形十字纹饰件在实际应用中，多作为主题装饰标识、文创周边配饰、主题场景装饰构件使用，常见于主题场馆导视标识、潮流服饰配饰、收藏类周边摆件的配套结构件，部分同结构的硬质饰件也可作为设备外观的装饰铭牌，适配需要强化主题视觉属性的设备外装场景。从结构设计逻辑来看，该饰件采用非对称的盾形外轮廓，整体轮廓线条做了连续的弧面过渡，没有尖锐的直角棱边，既避免了安装使用过程中棱边剐蹭的问题，也让整体造型更具流动感。主体基底部分采用类编织纹理的凹凸结构设计，这种纹理并非单纯的视觉装饰，在实际注塑或者金属压铸生产过程中，凹凸纹理可以提升饰件表面的抗刮擦能力，日常使用中轻微的划痕不会在纹理表面形成明显的痕迹，同时纹理结构也能提升饰件表面的涂层附着力，

　　不管是做喷涂、电镀还是水转印表面处理，涂层都能更牢固地附着在基底上，减少使用过程中掉漆、镀层脱落的概率。中间的十字纹饰部分采用凸起式结构设计，纹饰边缘做了0.3毫米左右的圆角过渡，既保证了纹饰的视觉辨识度，也避免了凸起棱边过于锋利造成的使用风险。从安装边界来看，该饰件整体厚度控制在8毫米以内，属于薄型立体饰件，背面预留的平整安装面可以适配多种安装方式：如果作为服饰配饰使用，背面可以加装别针结构或者磁吸结构，不会因为饰件过厚造成佩戴时的突兀感；如果作为设备装饰铭牌使用，背面可以粘贴背胶或者预留螺丝孔位，直接固定在设备外壳的平整安装面上，不需要额外对设备外壳做大幅度的结构改造；如果作为桌面摆件使用，底部可以加装小型支撑底座，

　　依靠自身重心即可稳定放置，不需要额外的固定结构。设计过程中，针对外轮廓的不规则曲面，采用了曲率连续的曲面建模方式，保证整个外轮廓的曲面过渡没有折角，在后续开模生产时，模具的脱模斜度统一设置为1.5度，沿着饰件厚度方向均匀分布，不会出现倒扣结构，不需要额外设计抽芯机构，能够有效降低模具的加工成本和生产过程中的不良率。基底的编织纹理采用阵列式的凹凸单元结构，每个纹理单元的凸起高度控制在0.2毫米，既保证了纹理的触感和视觉效果，也不会因为纹理过深造成模具加工难度提升，同时在表面处理时，纹理凹陷处不会残留多余的涂料，能够保证表面处理后的色彩均匀度。中间的十字纹饰凸起高度比基底纹理高1.2毫米，形成明确的视觉层次，

　　纹饰的宽度沿着轮廓走向做渐变处理，上部较宽向下逐渐收窄，和整体盾形轮廓的走向形成视觉呼应，避免了等宽纹饰造成的呆板感。在实际选型使用时，需要注意安装面的平整度，如果安装面存在超过1毫米的弧度差，需要在饰件背面加装适配的弧形衬垫，避免安装后饰件出现翘边、粘贴不牢的问题；如果是采用螺丝固定的安装方式，螺丝孔位需要设置在饰件轮廓的内侧，距离外边缘至少3毫米，避免安装时螺丝孔位距离边缘过近造成饰件边缘开裂。针对不同的使用场景，可以调整饰件的整体尺寸：作为服饰配饰使用时，整体高度控制在60毫米左右，重量控制在20克以内，避免佩戴时过重造成衣物拉扯变形；作为设备铭牌使用时，整体高度可以放大到120-150毫米，保证在1-2米的观察距离下能够清晰识别纹饰内容；作为墙面装饰构件使用时，整体尺寸可以进一步放大，同时在背部预留挂装孔位，适配墙面挂装的承重需求。建模过程中，所有的曲面都做了实体加厚处理，加厚过程中严格控制壁厚均匀度，整体壁厚保持在2毫米，避免出现壁厚突变造成的生产过程中缩痕、翘曲问题，针对纹饰和基底的衔接位置，都做了圆角过渡处理，减少应力集中，提升饰件整体的结构强度，即使是采用ABS塑料注塑生产，日常使用中也不会因为轻微的磕碰造成纹饰断裂或者边角破损。
