锥筒式空气过滤元件结构设计

　　这款锥筒形态的空气过滤元件，主要适配各类需要洁净进气的动力设备、通风系统与工业气动回路，在工程机械、固定式空压机、小型内燃机组以及车间集中供气的进气端都能见到同类结构的应用，核心作用是拦截进气气流中裹挟的硬质粉尘、悬浮碎屑、絮状纤维等杂质，避免杂质进入下游腔体造成运动副磨粒磨损、流道堵塞或者精密阀件卡滞，从源头降低设备非计划停机的概率。

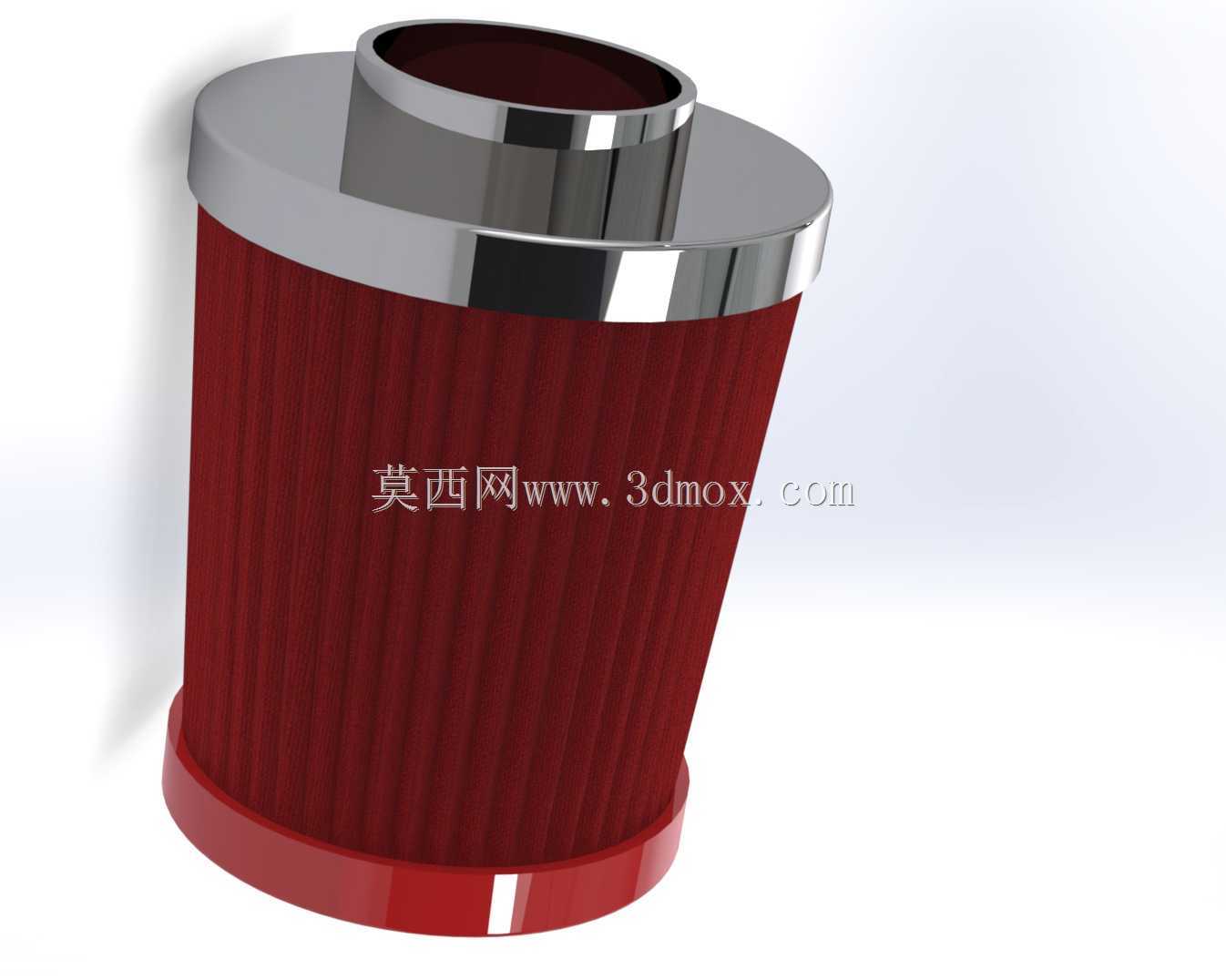

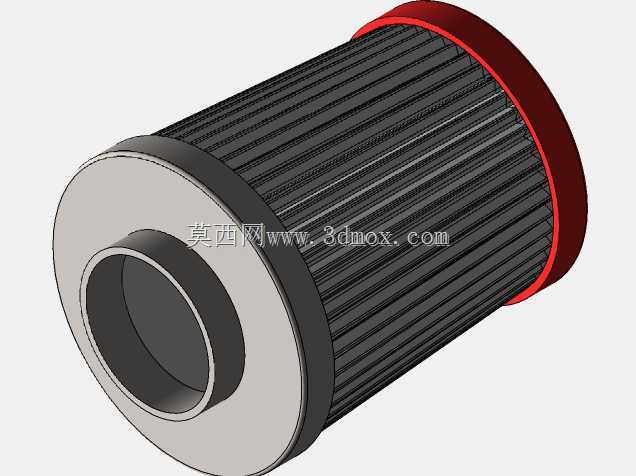

　　从结构设计逻辑来看，采用上窄下宽的锥筒形态并非单纯的外观选择，首先是在有限的安装空间内最大化有效过滤面积——相较于等直径直筒滤筒，锥面结构在相同轴向高度下，褶皱滤材的展开面积可以提升12%到18%左右，同时锥度设计能让进气气流在穿过滤材时形成更均匀的面流速分布，避免直筒结构常见的滤材上段负荷集中、下段利用率不足的问题，延长单次维护的使用周期。上下端的金属端盖采用旋压一体成型工艺，上端的凸台接口直接对接设备进气座的密封槽，不需要额外加装转接法兰，安装时对准接口推入即可通过端盖端面的密封胶圈实现径向+端面双重密封，杜绝未经过滤的空气从装配缝隙短路进入下游；下端的封闭端盖做了卷边包边处理，既可以承托褶皱滤材的轴向承重，也能避免滤材下端在气流脉冲反吹时出现散褶、脱边的问题。

　　滤材部分采用竖向打褶的排布方式，褶峰与褶谷的间距经过匹配计算，既不会因为褶距过密导致积尘后气流阻力快速上升，也不会因为褶距过大浪费有效过滤面积；滤材内外侧没有额外的金属护网，是因为这类进气过滤场景的进气侧为负压工况，滤材承受的压差始终处于合理区间，褶皱自身的挺立度足够支撑正常工作下的形变，去掉护网还能降低进气侧的气流阻力，减少进气过程的压力损失。安装边界方面，上端接口的外径与设备进气座的内孔采用H8/f7的间隙配合公差，装配后同轴度偏差控制在0.2mm以内，避免工作状态下因为气流脉动出现滤筒晃动、密封错位；整体锥度控制在1:12左右，下端最大外径比上端接口外径大40%，轴向高度与最大外径的比例约为1.2:1，适配多数中小型动力设备的进气舱安装空间，不需要对原有设备的安装腔体做结构修改就能直接替换同规格的传统直筒滤芯。

　　在实际使用场景中，这类过滤元件的容尘量集中在滤材的褶皱间隙中，当进气阻力上升到设定阈值时，可以通过低压压缩空气从内侧向外脉冲反吹清理表面积尘，反复使用数次后再做整体更换，维护成本远低于一次性平面滤材。设计过程中还需要考虑滤材与端盖的粘接强度，采用聚氨酯注胶的方式将滤材两端完全封固在端盖的嵌槽内，粘接处的抗拉强度需要达到滤材自身拉伸强度的80%以上，避免在反吹或者大流量进气工况下滤材与端盖脱开，造成过滤功能失效。另外端盖的金属表面做了镀铬抛光处理，除了基础的防锈作用之外，光滑的表面不容易积留灰尘，日常维护擦拭时也能快速清理表面附着的浮尘，不会出现锈蚀碎屑脱落掉入进气道的隐患。
