惠特沃思螺纹车削可转位刀片设计

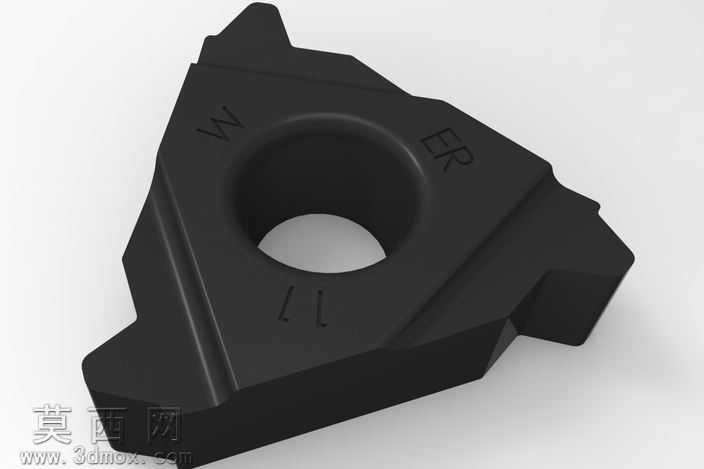

本模型为惠特沃思螺纹加工用车削可转位刀片，建模阶段以16ER 11W TF规格的实际工业产品尺寸为基准，在三维建模环境中首先搭建刀片的三角外形基准轮廓，精准还原60度刀尖夹角的几何参数，对刀片中心的装夹定位孔进行同轴度约束，确保孔位与刀片外形基准的位置公差符合实际装夹要求。建模过程中对刀片三个切削刃的牙型成型轮廓做了精细化处理，严格匹配惠特沃思螺纹55度牙型角的成型要求，对切削刃的倒棱、断屑槽结构进行逐面拉伸与切除操作，还原断屑槽的渐变曲面形态，保证切屑卷曲导流的结构特征与实物一致。材质与渲染阶段，采用硬质合金刀具的典型材质参数，设置哑光深灰金属质感，调整表面粗糙度参数模拟硬质合金烧结后的细腻磨砂质感，对切削刃边缘做轻微的高光处理，体现刃口的精密磨削效果，渲染时采用柔和的侧上方打光，清晰展现刀片表面的字符标识、断屑槽的凹凸结构与中心孔的内壁形态，避免过度反光掩盖结构细节。结构设计上，该刀片为三角形可转位结构，三个刃口可轮换使用提升刀片利用率，中心孔为标准沉孔结构适配螺钉式夹紧刀杆，刀片侧面的定位基准面做了平面度约束，保证装夹后切削刃的位置精度，刃口周边的凸起结构为成型牙型的工作部分，断屑槽的弧度经过参数化调整，可在螺纹车削过程中引导切屑有序卷曲排出，避免切屑缠绕工件或刀杆影响加工质量。设计思路围绕实际螺纹车削的加工需求展开，严格遵循可转位车刀刀片的尺寸规范，所有几何参数均参考工业级惠氏螺纹刀片的行业标准，既保证模型的外观还原度，也保留了结构的工程合理性，可用于刀具结构展示、车削加工教学演示、刀杆装配适配验证等场景。
