电单车用通风散热盘式制动器结构设计

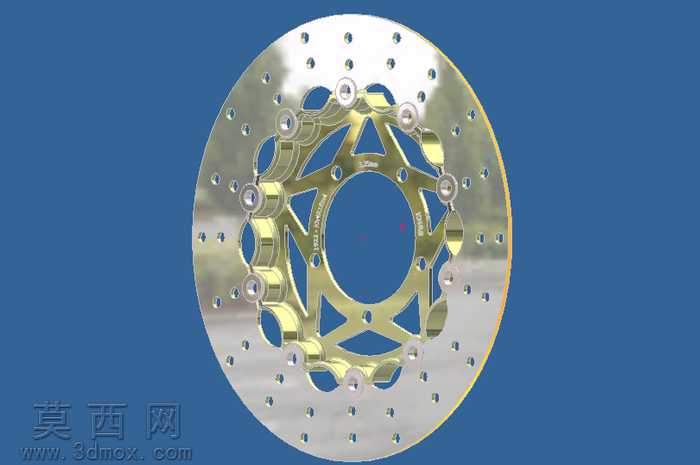

本作品为适配电单车使用场景打造的盘式制动器三维模型，采用Autodesk Inventor完成全参数化建模与渲染呈现，整体结构围绕轻量化、散热高效、制动稳定的核心设计目标搭建。模型主体分为制动盘本体、浮动连接结构两大核心部分，制动盘外圈采用高耐磨金属材质设定，表面均匀排布多组圆形通风散热孔，沿圆周方向等距分布的孔洞可在车轮转动过程中形成贯穿式气流通道，快速带走制动摩擦产生的热量，避免长距离制动引发的热衰减问题，保障制动性能的稳定性。制动盘中部的连接支架采用轻量化镂空星形结构设计，在保证结构强度、满足刚性连接需求的前提下，尽可能去除非承重区域的冗余材料，有效降低制动器整体重量，减少电单车行驶过程中的簧下质量，提升车辆操控灵活性。连接支架与外圈制动盘之间通过多组浮动连接销实现装配，浮动结构可允许制动盘在制动过程中产生微小的自适应位移，保证刹车片与制动盘表面能够完全贴合，避免偏磨问题，延长摩擦片与制动盘的使用寿命。建模过程中对所有装配部件进行了公差匹配校验，各连接部位的尺寸精度符合机械加工的实际工艺要求，浮动销的安装位、连接孔的孔径与位置度均经过参数化约束，可直接导出工程图用于生产加工参考。材质渲染阶段，对外圈制动盘赋予磨砂金属材质，还原钢制刹车盘的真实表面质感，中部连接支架采用阳极氧化金色金属材质，区分不同功能部件的同时提升模型视觉层次感，整体渲染效果清晰展现各部件的结构细节与装配关系，可用于电单车制动系统的结构演示、教学参考以及改装方案的设计验证。
