管道外修复用夹克夹持装置三维设计

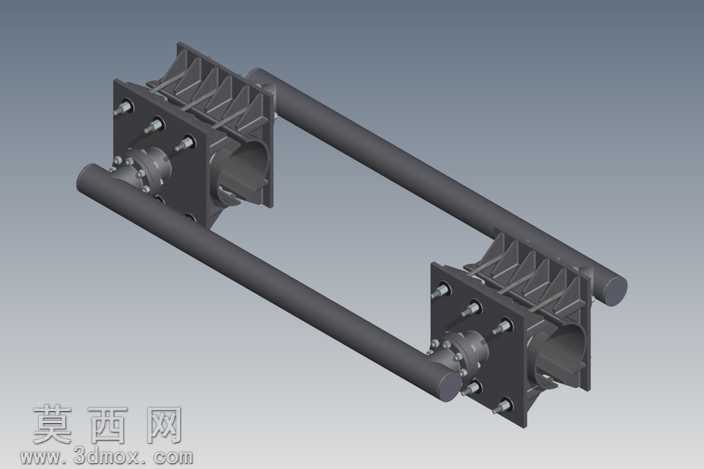

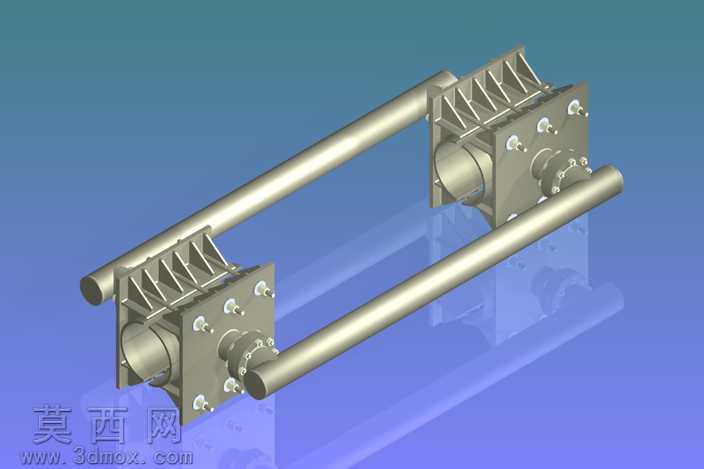

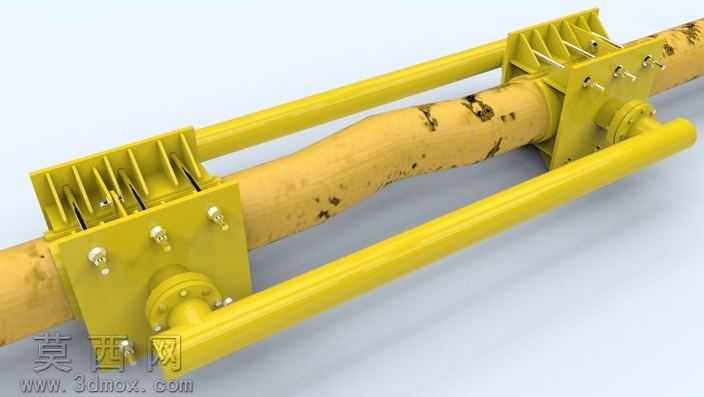

本模型为管道外修复作业专用的夹克夹持装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械工装的实际装配逻辑，对每一处连接结构、活动部件都做了精准的尺寸约束，确保各组件间无干涉、装配关系符合实际工装的使用要求。模型整体采用对称式双梁框架结构，主体包含两组对称布置的夹持基座、两根平行的导向承重梁、多组可调紧固螺栓组件以及密封压合结构，建模时对夹持基座上的加强筋结构做了细节还原，通过筋板的合理排布提升基座的结构强度，避免夹持受力时出现形变。材质渲染阶段，针对不同部件做了差异化的材质表现：导向梁与夹持基座采用工程常用的亮黄色防锈漆金属材质，还原工装表面的漆面质感，同时做了细微的漆面颗粒与使用磨损痕迹处理，让渲染效果更贴近真实工业场景下的工装状态；紧固螺栓、连接法兰等标准件采用镀锌金属材质，表现出金属件的冷调光泽与细微的加工纹理；被夹持的管道部分做了带锈蚀痕迹的旧化金属材质处理，还原待修复管道的表面状态，突出夹具的应用场景。结构设计上，该夹具采用对夹式抱紧结构，两组夹持基座可沿平行导向梁调整间距，适配不同长度的管道破损修复段，基座上布置的多组紧固螺栓可实现均匀施压，确保修复密封件与管道外壁紧密贴合，实现带压工况下的管道外修复作业，无需截断管线即可完成破损部位的密封加固。建模过程中对螺栓的螺纹细节、法兰的密封槽结构、基座上的定位销孔都做了精细化建模，既保证模型的可视化展示效果，也能为后续的工程出图、结构受力分析提供准确的三维模型基础，整体结构设计兼顾了装夹便捷性与夹持可靠性，可适配不同管径的管线修复作业需求，导向梁的平行设计保证了两组基座移动时的同轴度，避免夹持过程中出现偏载导致密封失效的问题。
