铝铜材质液冷ATX规格HTPC机箱结构设计

　　在桌面影音娱乐设备与小型化高性能主机的应用场景里，HTPC机箱的设计始终要在紧凑体积、散热效率、外观适配家居环境这几个核心需求间找平衡，这款液冷结构的ATX规格HTPC机箱，就是针对小空间下高性能主机的散热痛点做的定向结构设计。从实际使用场景来看，这类机箱主要放置在客厅电视柜、桌面小型工位区域，既要满足常规ATX、mATX主板的安装兼容性，又要控制整体外凸尺寸，避免占用过多摆放空间，同时还要兼顾静音表现，毕竟放置在起居空间内，过高的运行噪音会直接影响使用体验。

　　设计思路上，这款机箱没有采用传统风冷机箱的大面积冲孔网面板结构，而是将壳体本身的散热鳍片结构与内置液冷回路做了整合，外壳主体采用铝材质加工，侧边集成了铜质液冷流道结构，铝的高导热特性可以快速将液冷回路携带的热量传导到外侧密集的散热鳍片上，依靠鳍片的大表面积完成被动+辅助风冷的热量交换，铜材质的流道部分则可以降低冷却液流动的热阻，同时避免长期使用的腐蚀问题，两种材质的搭配既控制了整体重量，又保证了散热结构的可靠性。

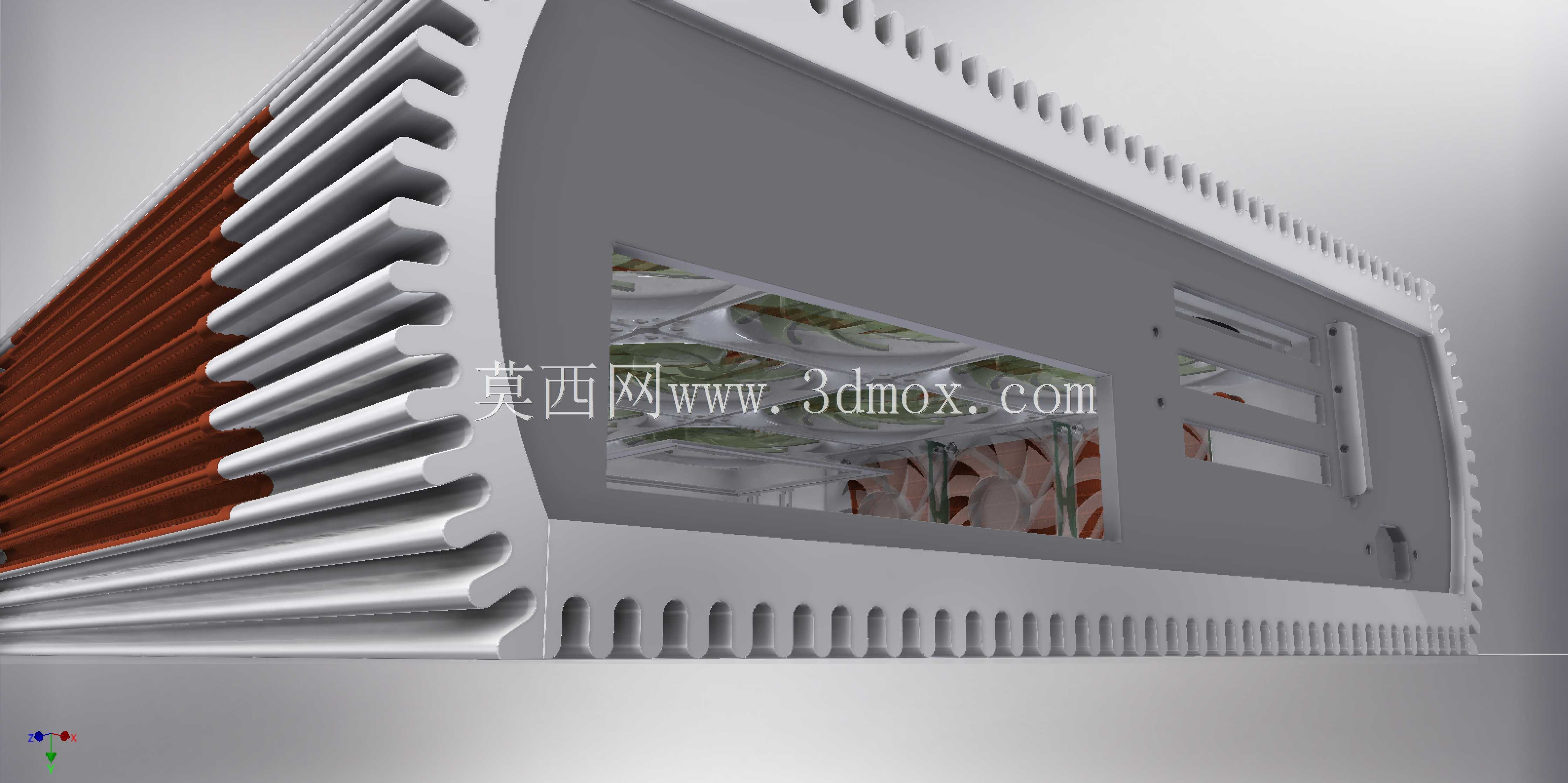

　　尺寸边界上，这款机箱的长、宽、高外轮廓控制在422×392×138mm，这个尺寸刚好可以适配绝大多数标准电视柜的层板内空，不会出现突出层板或者盖不上电视柜柜门的问题，安装孔位的布局同时兼容ATX与mATX两种主板规格，主板固定柱的位置按照通用标准做了避让，不会出现电容、散热装甲干涉的问题。电源安装位兼容标准ATX电源与SFX小尺寸电源，用户可以根据自己的配置功耗灵活选择电源规格，不需要额外做转接支架。

　　内部存储扩展的布局上，机箱预留了1个3.5英寸硬盘位与2个2.5英寸硬盘位，全部设置在内部远离液冷流道的区域，避免硬盘长期处于高温环境影响使用寿命，硬盘位都采用了免工具卡扣结构，日常拆装不需要额外使用螺丝刀，方便用户升级存储设备。前置IO接口设置在机身正面的侧边上，配备2个USB3.0接口与高清音频输入输出接口，接口位置的高度刚好匹配日常站立或者坐姿插拔设备的操作高度，不需要弯腰探身到机箱背面找接口。

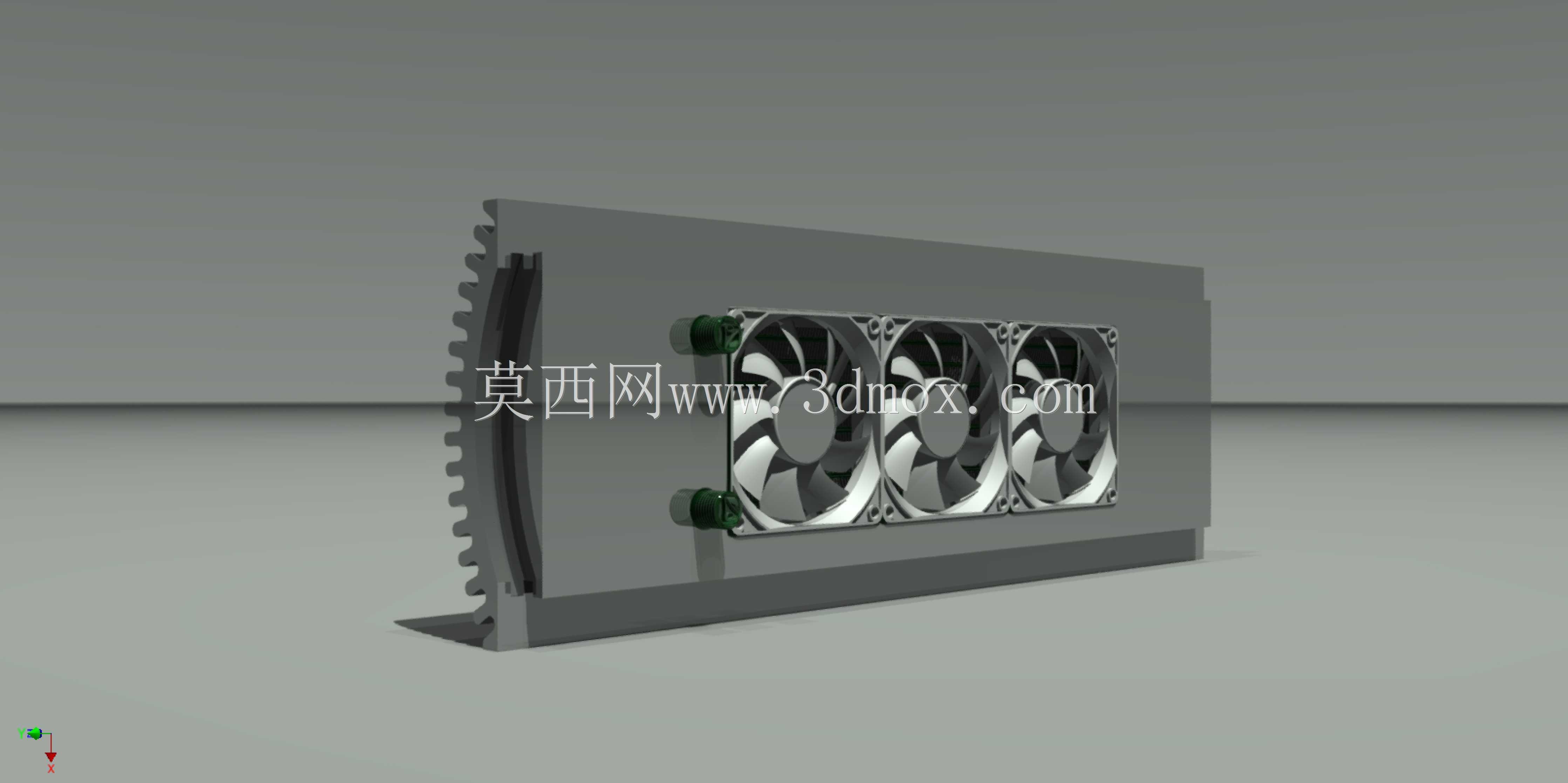

　　散热系统的安装边界做了明确的分区，机箱顶盖位置可以安装3把120mm规格的散热风扇，对应液冷排的固定孔位，内部则预留了6个80mm风扇的安装位，用户可以根据自己的硬件功耗选择主动风冷的配置规模，如果是低功耗配置甚至可以完全依靠壳体鳍片做被动散热，实现零噪音运行。液冷流道的布局避开了主板CPU、显卡的安装区域，不会出现冷排与 tall 版内存、大型风冷散热器干涉的问题，走管空间预留了足够的弯曲半径，避免硬管弯折出现漏液风险，软管安装也不会出现折管堵流的问题。

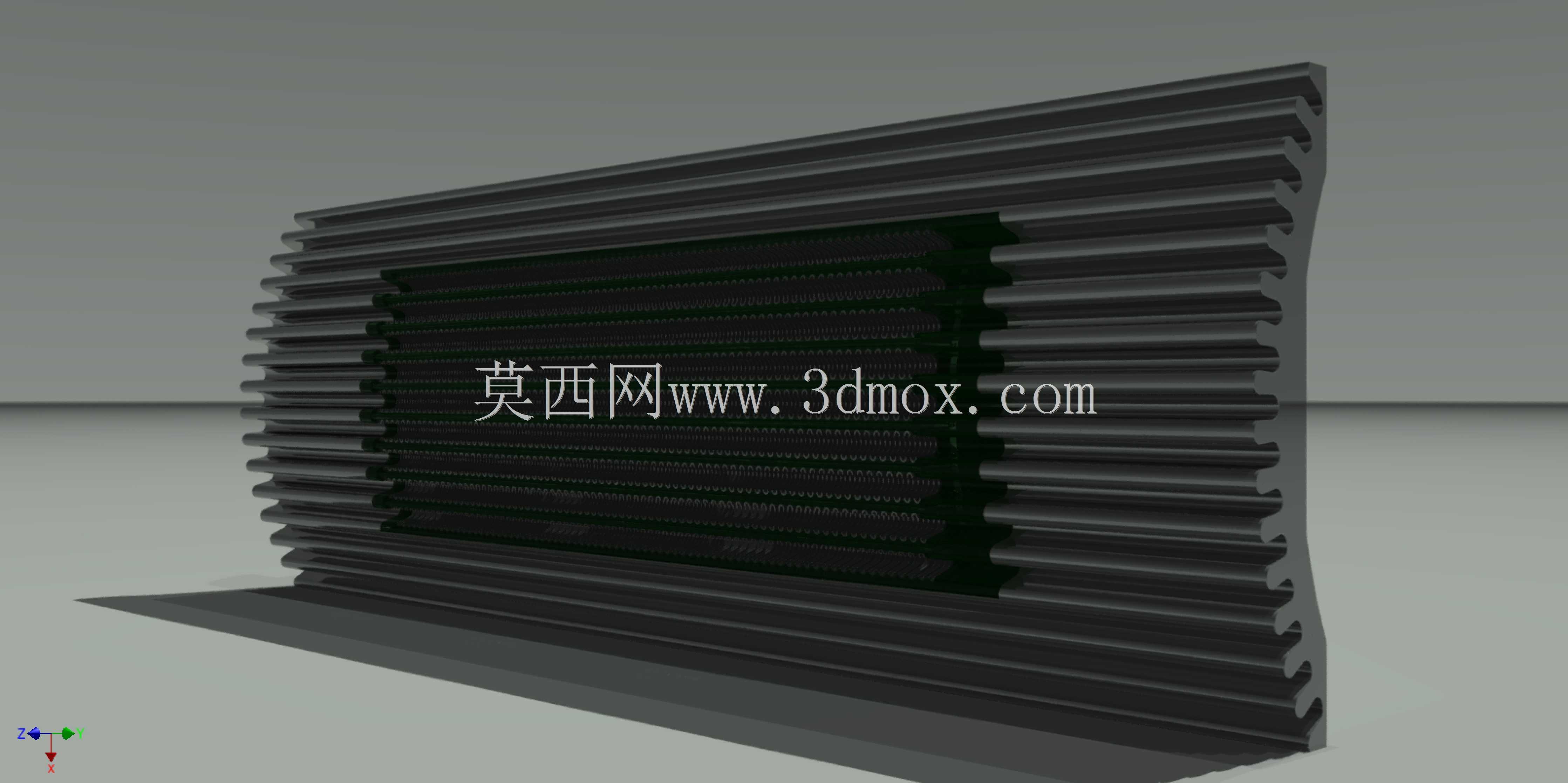

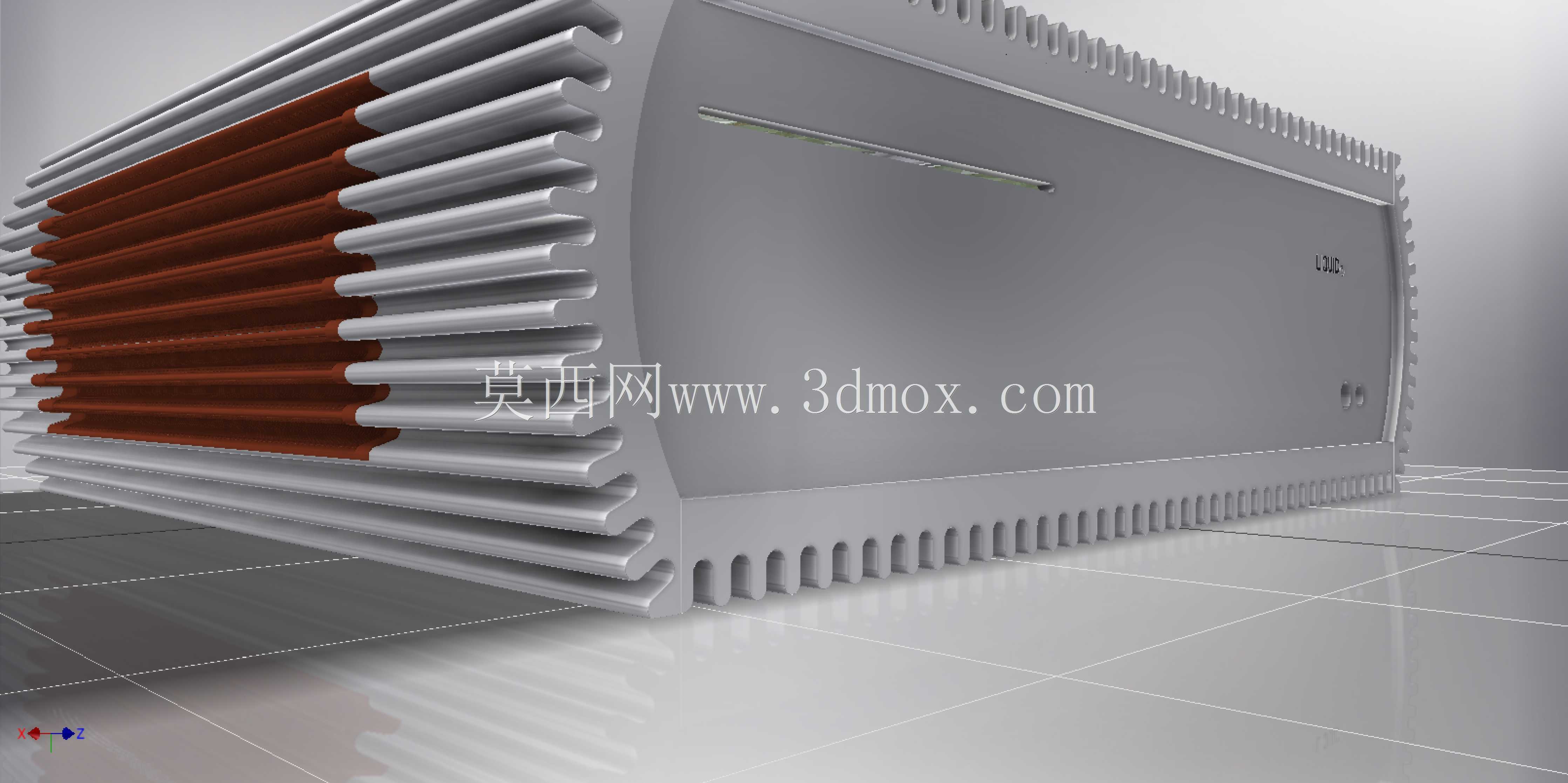

　　从结构强度的角度看，铝制壳体的鳍片结构同时承担了散热与结构加强的作用，密集的鳍片相当于在壳体外侧增加了大量的加强筋，相比薄钢板拼接的同尺寸机箱，整体抗扭刚度提升明显，日常搬运挪动的时候不会出现壳体变形挤压内部硬件的问题，边角位置都做了圆角过渡处理，没有尖锐的毛刺边角，安装硬件的时候不会划伤手部。壳体表面采用阳极氧化处理，既提升了外观的质感，也可以避免长期使用出现氧化变色的问题，放在家居环境里可以和常见的金属、木质家居风格适配，不会像传统游戏机箱那样有过于夸张的灯光和造型，破坏整体空间的视觉协调性。

　　实际装机测试的场景下，这款机箱可以支持TDP150W以内的CPU与200W以内的显卡稳定运行，在被动散热模式下，核心硬件的满载温度可以控制在合理区间，开启辅助风扇之后，温度还能进一步降低10到15摄氏度，完全满足日常影音娱乐、轻度游戏创作的性能需求。内部走线空间预留了20mm的背线空间，所有电源线材、数据线都可以走背板隐藏，不会出现线材杂乱阻挡风道的问题，主板24pin供电、CPU8pin供电的走线孔位都做了橡胶护圈，避免线材被金属板边割破绝缘层造成短路风险。
