液冷铝铜材质HTPC机箱结构设计

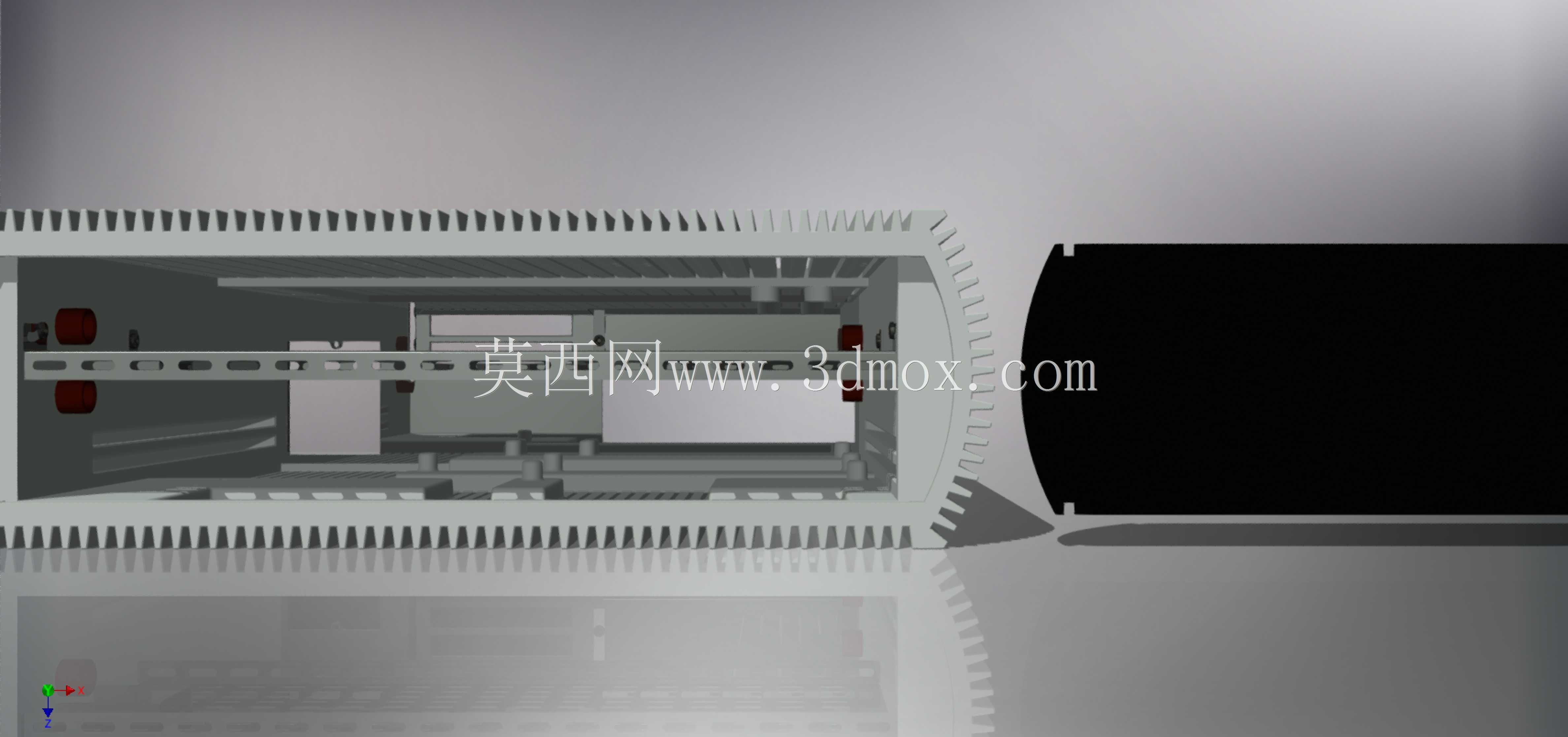

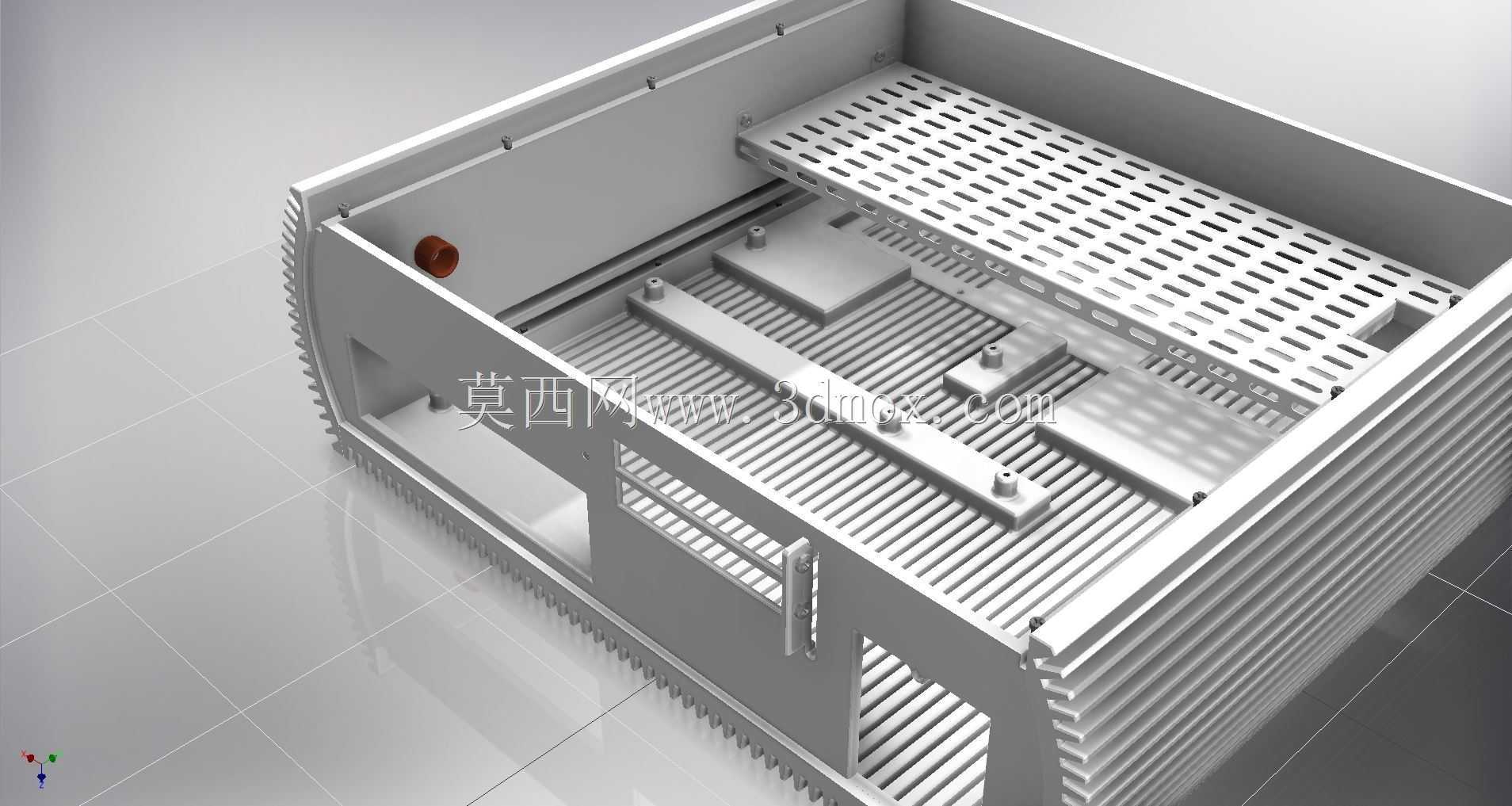

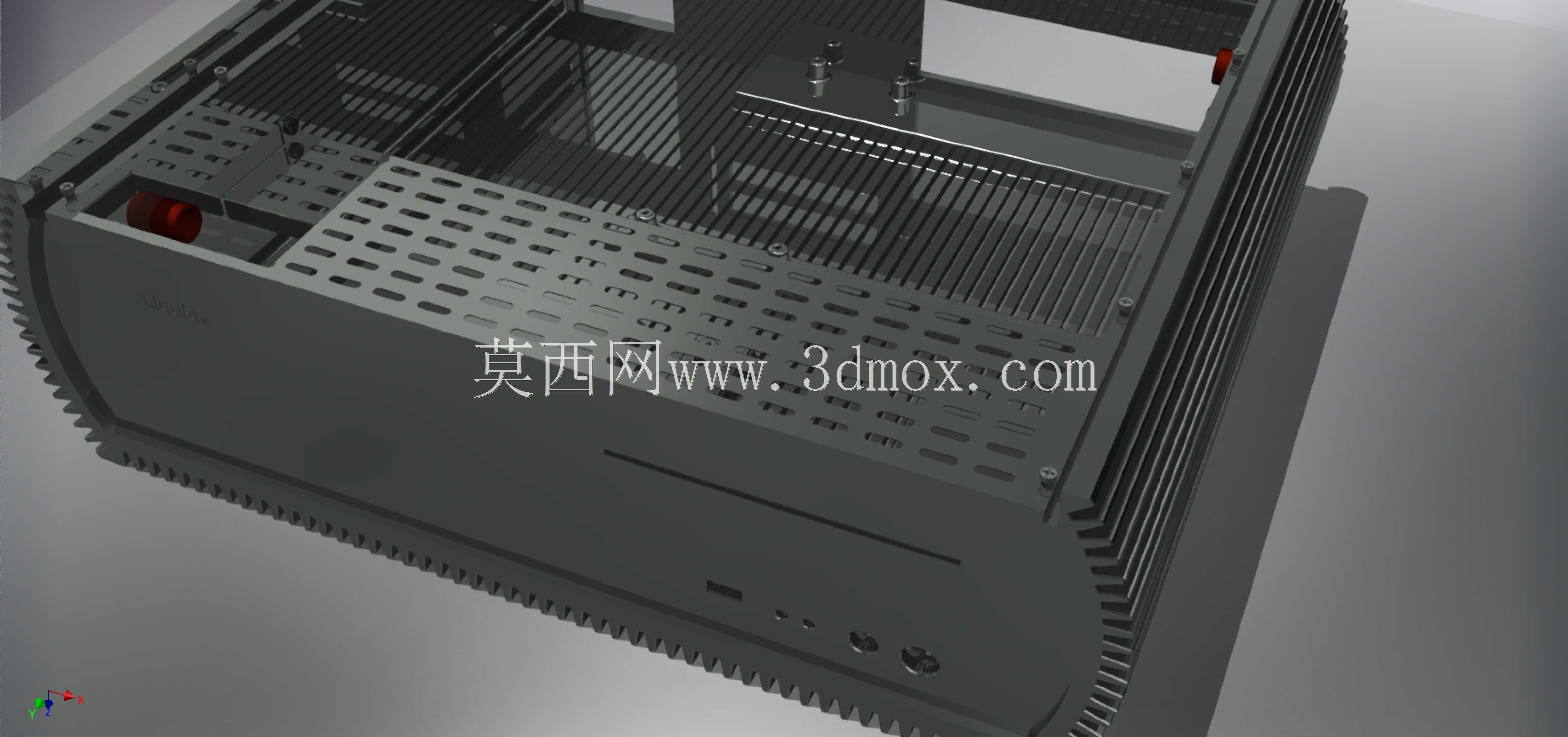

　　这款液冷HTPC外壳的结构设计，核心围绕小体积高性能主机的散热痛点展开，日常应用场景覆盖紧凑型桌面影音主机、迷你工作站、嵌入式工业控制终端这类对安装空间有严格限制，同时硬件发热密度较高的使用场景。区别于常规风冷机箱的结构逻辑，这款壳体在设计之初就把液体冷却的流道布局、硬件安装兼容性、结构刚性三者做了协同考量，主体采用铝、铜两种导热性能优异的金属材质加工，既保证整体结构轻量化，也能通过壳体本身辅助热量传导扩散。从内部结构来看，上层预留的多孔格栅安装位，是专门为标准尺寸ITX主板、扩展卡设计的固定区域，格栅的开孔率经过反复校核，既不会因为开孔过多降低安装面的结构强度，导致主板安装后出现形变，也能保证冷液流通时的热量交换效率，

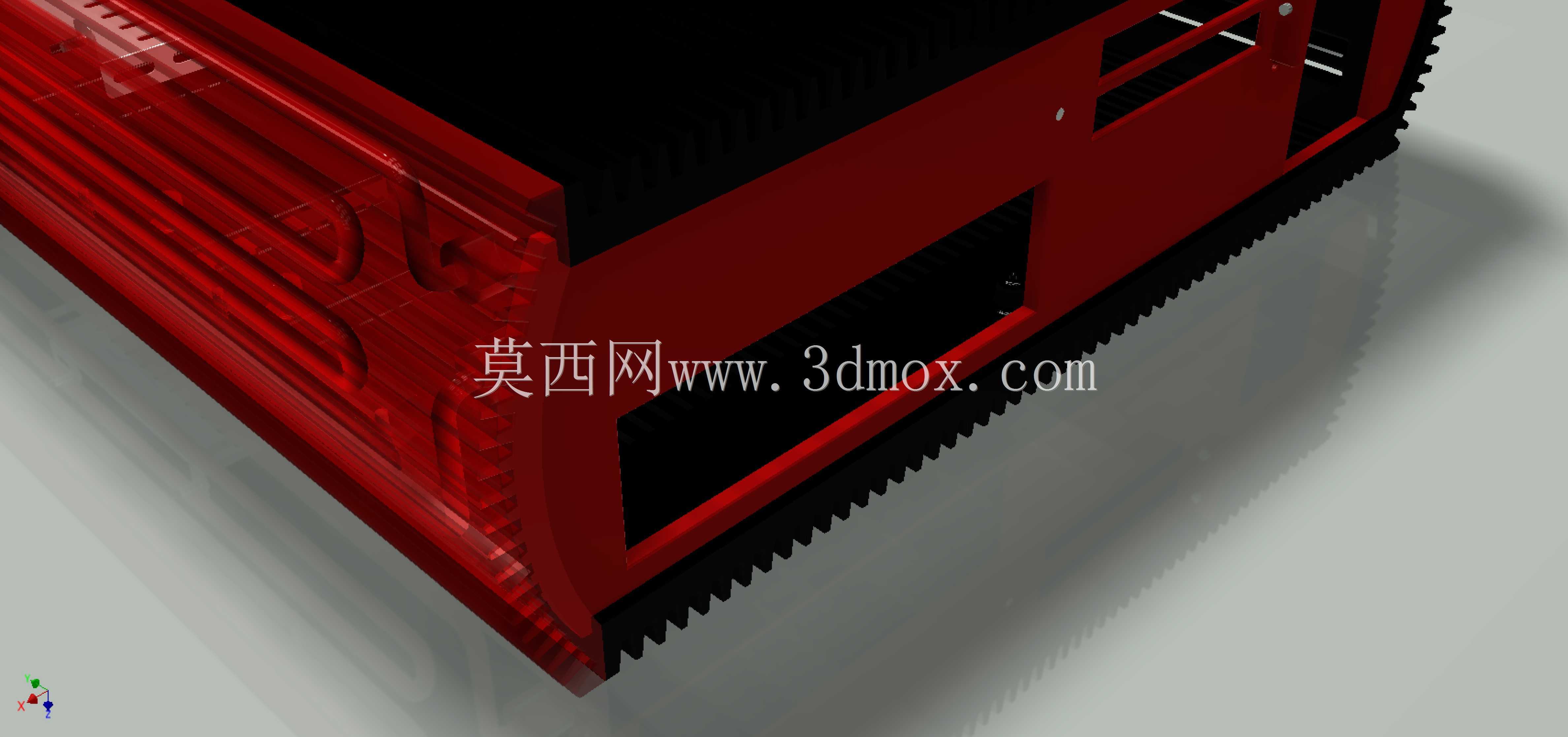

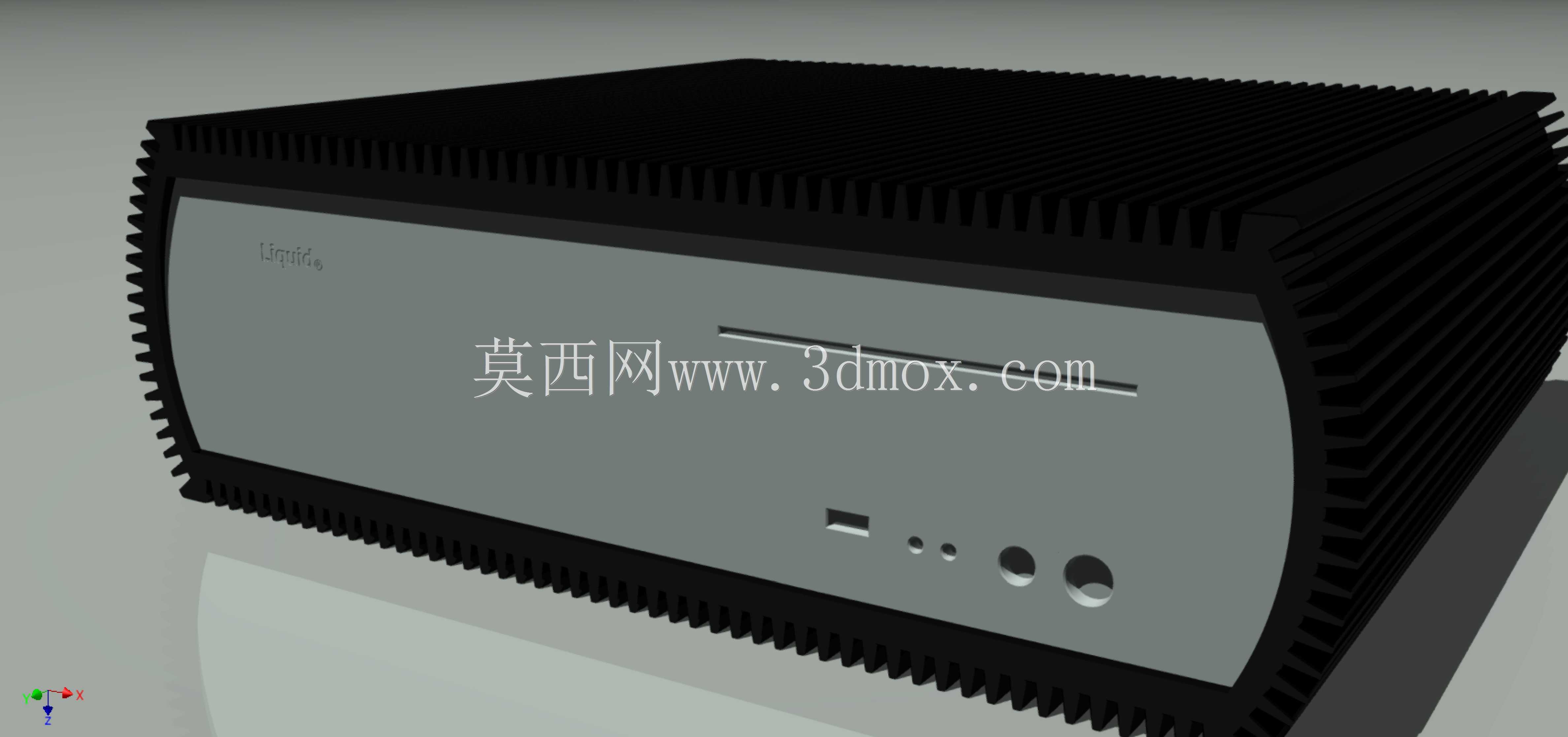

　　避免局部热堆积。中层的条状散热鳍片结构是整个壳体的核心换热区域，鳍片的间距、厚度都经过热仿真验证，鳍片之间的空腔直接作为液冷流道的一部分，冷液流经时可以充分和鳍片接触，把硬件传导到壳体上的热量快速带走，相比传统外接冷排的分体水冷方案，这种把散热结构集成在壳体本身的设计，能大幅减少整机的外接管路数量，降低漏液风险，同时节省机箱内部的宝贵空间。壳体侧面预留的标准水冷管接头安装位，位置经过安装边界校核，在整机推入标准机柜层架或者放置在桌面狭窄区域时，接头不会和周边物体产生干涉，外接管路的弯曲半径也符合常规水冷管的最小弯曲要求，不会出现管路折扁导致冷却液流通不畅的问题。前端的接口预留区域，按照常规HTPC主机的接口布局做了让位，

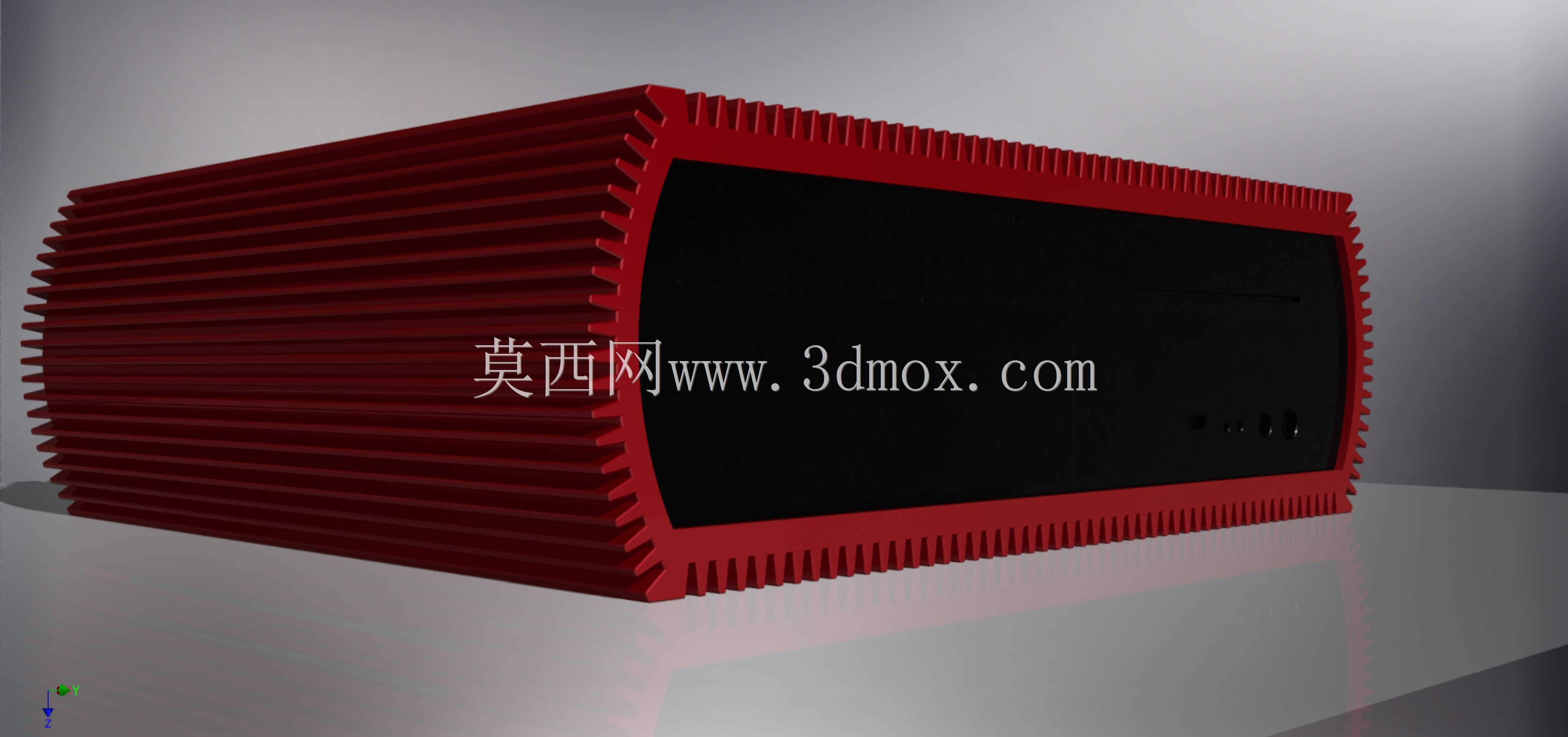

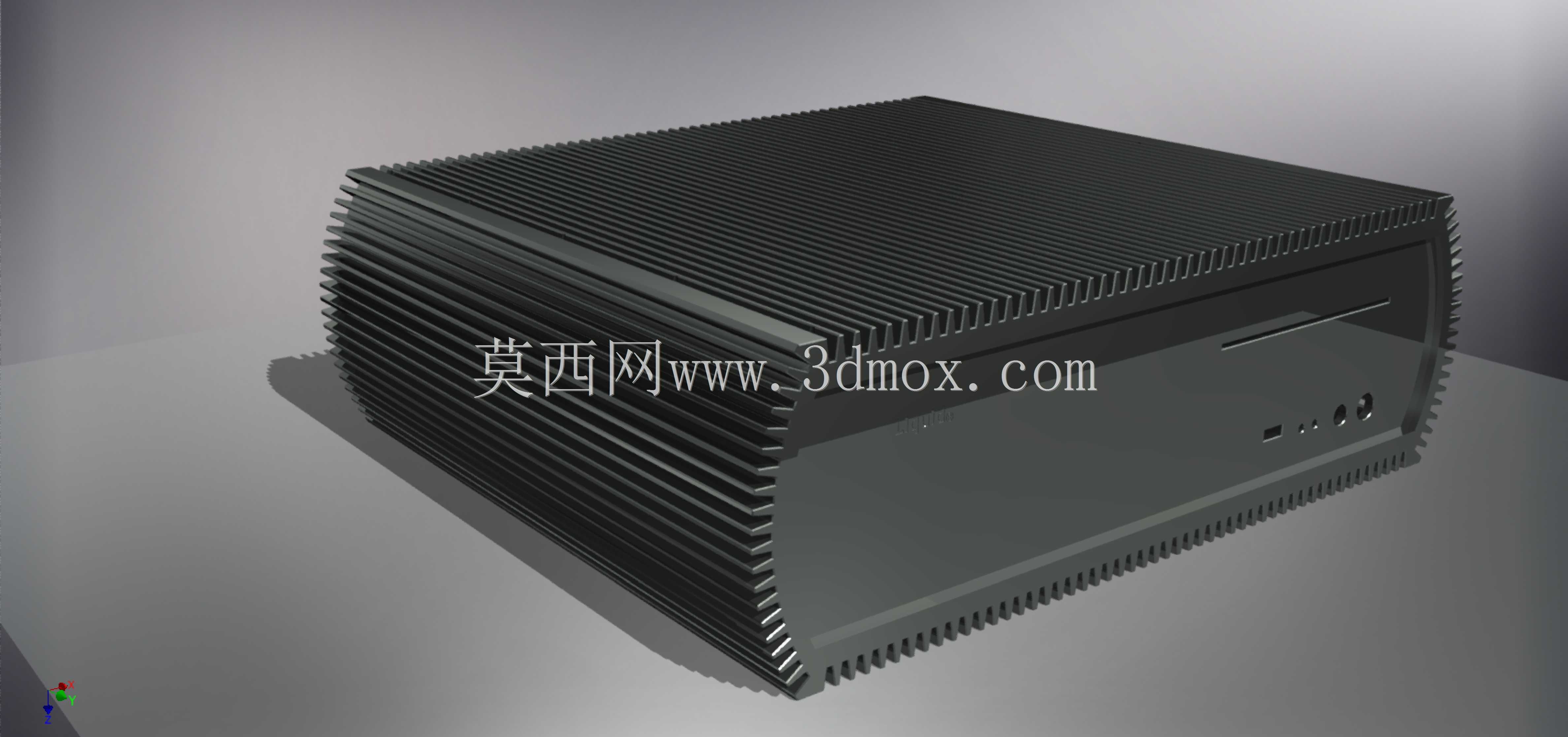

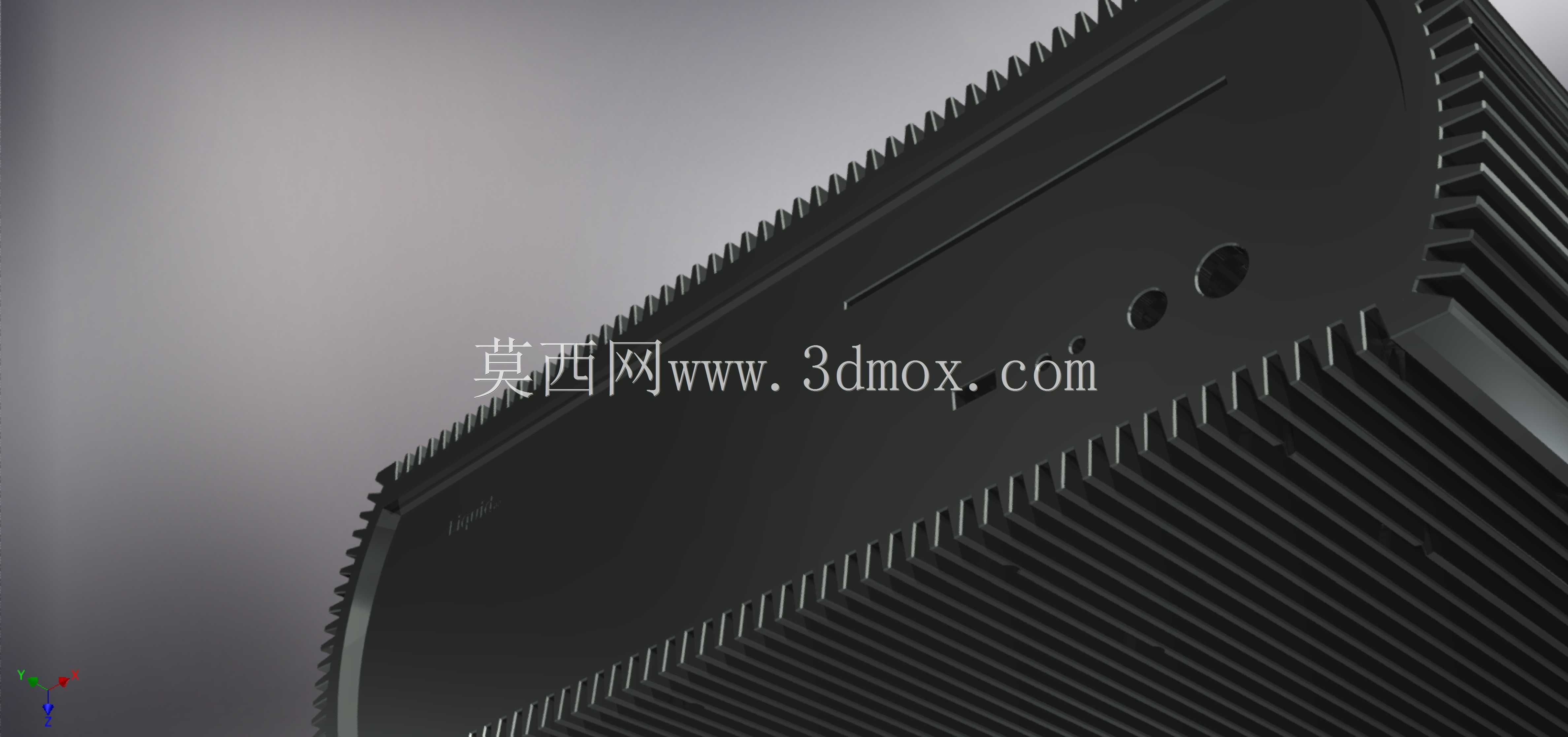

　　不会遮挡USB、音频、视频输出接口的插拔空间，壳体边缘的齿状结构一方面是增加壳体和空气的接触面积，辅助被动散热，另一方面也能作为加强筋提升壳体的抗形变能力，在整机搬运或者多层堆叠放置时，壳体不会因为受压出现凹陷变形。在安装兼容性设计上，内部的固定螺柱位置完全遵循ITX主板的标准安装孔位规范，同时预留了2.5英寸存储设备的安装位，电源安装区域的尺寸边界适配常规SFX小尺寸电源，所有安装位的公差都控制在机械加工的合理范围内，不会出现硬件安装对位不准、螺柱偏位导致的装配困难问题。壳体的整体外形尺寸按照标准HTPC的安装规范设计，可以直接放入多数家庭影院机柜的标准设备层，底部的预留脚垫安装位可以搭配防滑脚垫，放置在光滑桌面时不会出现滑动，

　　同时垫高壳体底部，避免底部和桌面直接贴合影响辅助散热效果。从结构强度角度考虑，壳体的拼接位置采用榫卯加焊接的组合固定方式，相比单纯的螺丝拼接，整体刚性更强，长期使用不会因为硬件的重量拉扯出现接缝开裂的问题，内部的冷道在加工完成后会做耐压测试，保证冷液在常规工作压力下不会出现渗漏。设计过程中也充分考虑了组装维护的便利性，上层主板安装格栅可以单独拆卸，在维护内部冷道或者更换硬件时，不需要完全拆解整个壳体，只需要拆下上层固定结构就能完成操作，大幅降低后期维护的拆装难度。
