HN射频同轴连接器带内部零件结构设计

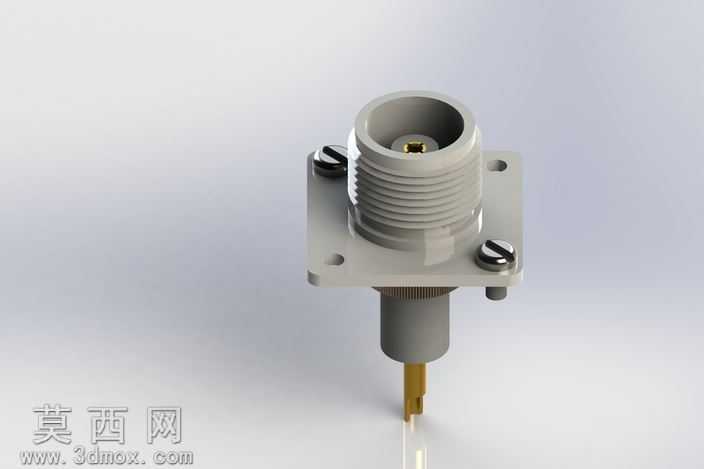

本作品为HN型射频连接器的完整三维设计，建模过程严格遵循射频连接器行业通用尺寸规范，完整还原了产品的全部内部零部件与装配关系。建模阶段首先以连接器法兰安装基座为基准特征，绘制方形法兰的安装孔位、定位凸台轮廓，通过拉伸特征生成基座主体，再对基座上的外螺纹连接段进行螺旋扫描建模，精准还原螺纹牙型与螺距参数，保证与适配接头的旋合匹配度。针对内部接触组件，分别建模内导体插针、绝缘介质支撑、屏蔽外壳、尾部固定螺钉等独立零件，每个零件的倒角、退刀槽、卡槽等细微结构均按照实际加工工艺要求制作，避免出现建模失真导致的装配干涉问题。装配阶段采用自下而上的装配逻辑，先完成内导体与绝缘介质的同轴定位，保证内导体与外壳的同轴度误差控制在射频传输要求的精度范围内，再依次装配屏蔽衬套、固定螺钉、尾部出线结构，所有配合面根据实际连接关系设置对应的同轴、重合、间隙配合约束，完整还原产品实际装配状态。材质与渲染阶段，针对金属零件赋予哑光镀镍金属材质，还原连接器外壳的金属质感与表面处理效果，绝缘介质部分赋予米白色硬质工程塑料材质，插针接触件赋予亮面镀金金属材质，固定螺钉赋予不锈钢金属材质，通过不同材质的区分清晰展现产品的零件构成；渲染时采用柔和的影棚布光，突出产品的结构轮廓与材质细节，清晰呈现法兰安装面、螺纹连接端、内导体接触端的结构特征。设计过程中充分考虑HN射频连接器的高压射频传输使用场景，在内部绝缘支撑的结构设计上预留足够的爬电距离，法兰安装孔的位置尺寸符合行业通用安装规范，保证模型可直接用于产品结构验证、装配教学、产品展示等场景，所有内部零件均可单独导出用于工程出图或加工参考，完整呈现了HN射频连接器从外部壳体到内部接触组件的全部结构细节。
