高精度曲面矩形框结构件三维设计

　　不会出现局部壁厚突变导致的安装错位问题，平直段与曲面段的衔接位置做了微小的倒角处理，能够避免安装过程中划伤操作人员或者对接的其他零部件。设计这类曲面矩形框的时候，首先要确定整体的内框与外框尺寸边界，平直段的截面尺寸需要匹配对应的安装槽位宽度，曲面过渡部分的曲率半径不能过小，否则会在曲面成型过程中出现表面褶皱或者应力残留的问题，尤其是采用钣金折弯或者型材滚弯工艺加工的时候，曲率半径需要结合材料的延展率做匹配，若采用注塑或者机加工工艺成型，则需要考虑刀具的走刀路径，保证曲面部分的加工精度能够达到表面处理的要求。该构件的核心设计重点在表面质量的控制上，因为这类外露的框架构件，表面的顺滑度直接影响最终的装配观感，在工业外观构件、设备防护框架、展示装置支撑结构的设计场景中，这类带连续曲面过渡的矩形框构件，往往承担着结构支撑与外观过渡的双重作用，区别于常规直角拼接的矩形框架，该构件在边角位置做了大曲率的顺滑曲面处理，能够有效消除直角结构带来的应力集中问题，同时在外观呈现上更具流畅的工业质感，适配各类对表面平整度、曲面顺滑度有较高要求的设备外装场景。从实际使用场景来看，这类矩形框结构常应用在自动化设备的外罩边框、检测设备的视窗固定框架、商用展示装置的外围支撑结构上，既可以作为透明防护面板的安装载体，也能独立作为设备的外观装饰构件，在安装边界的设计上，构件的平直段预留了均匀的安装贴合面，曲面过渡段的壁厚保持一致，

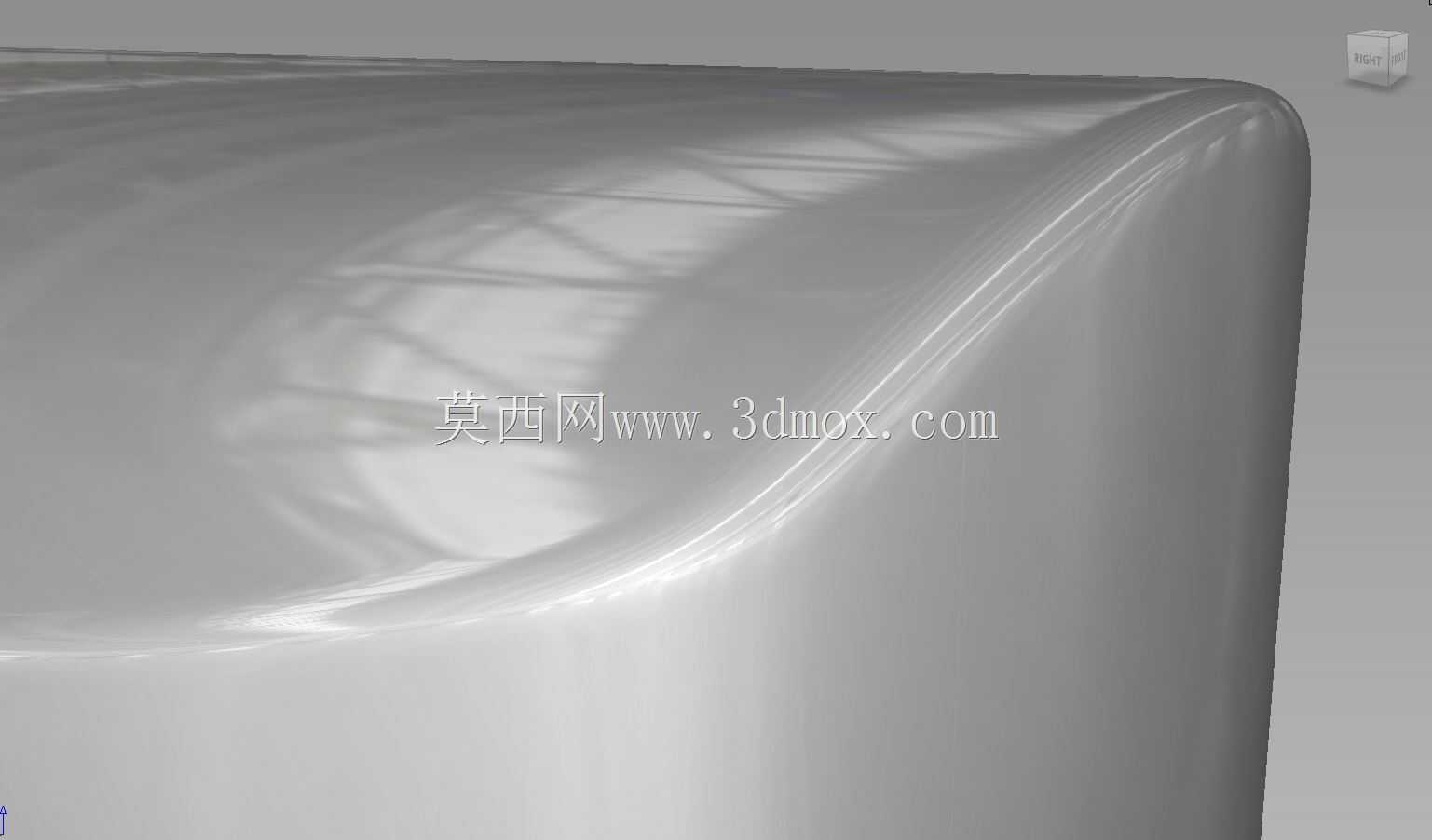

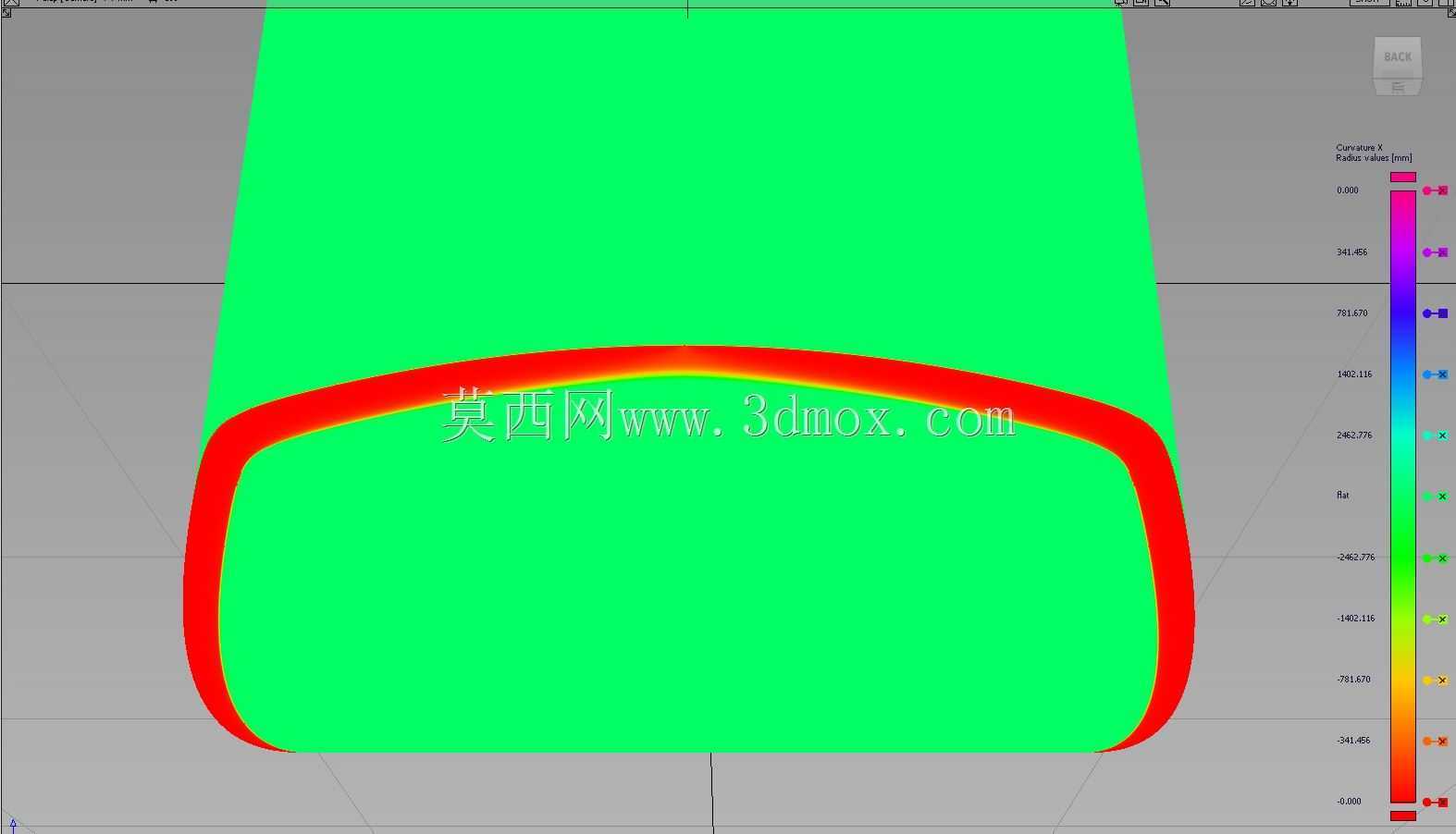

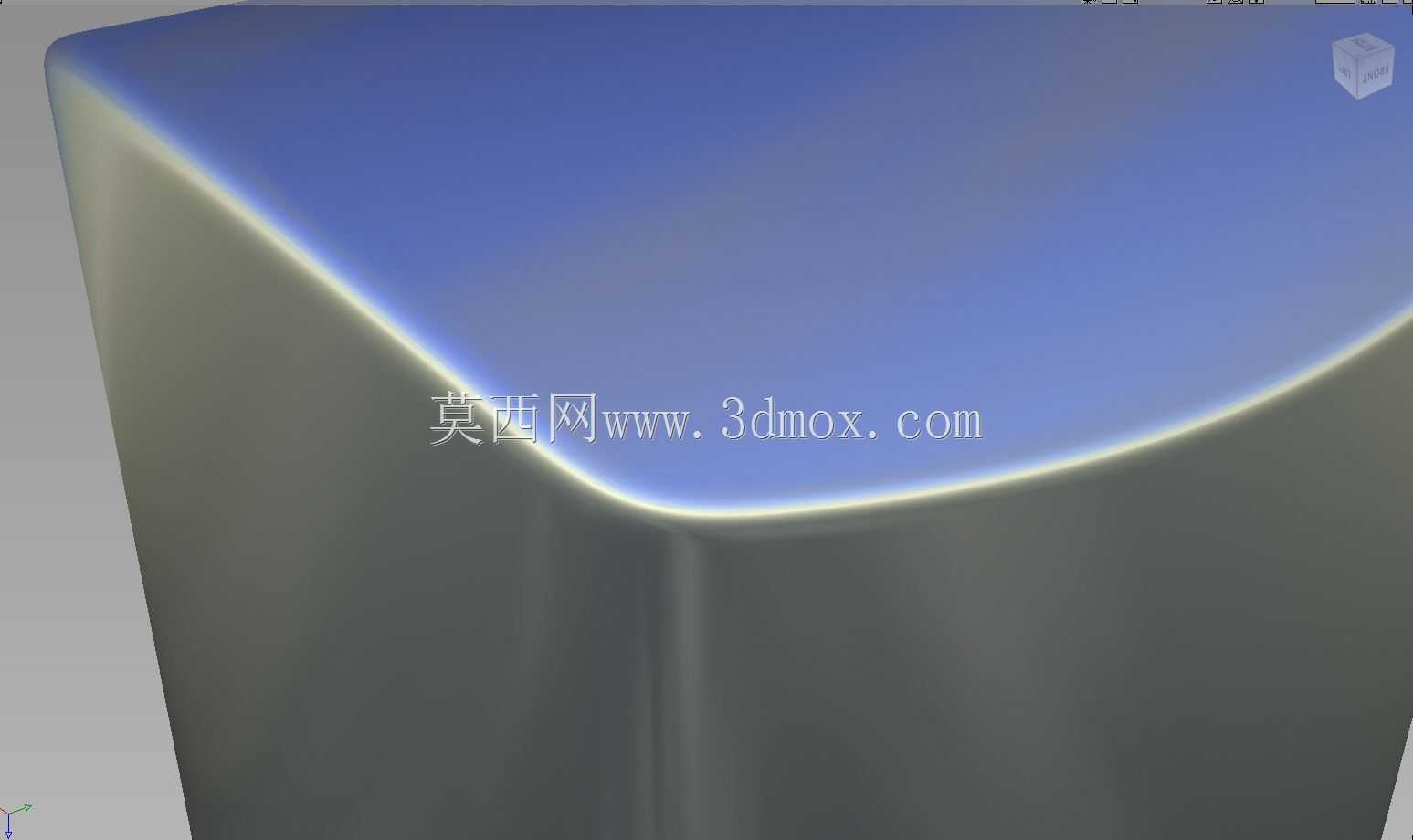

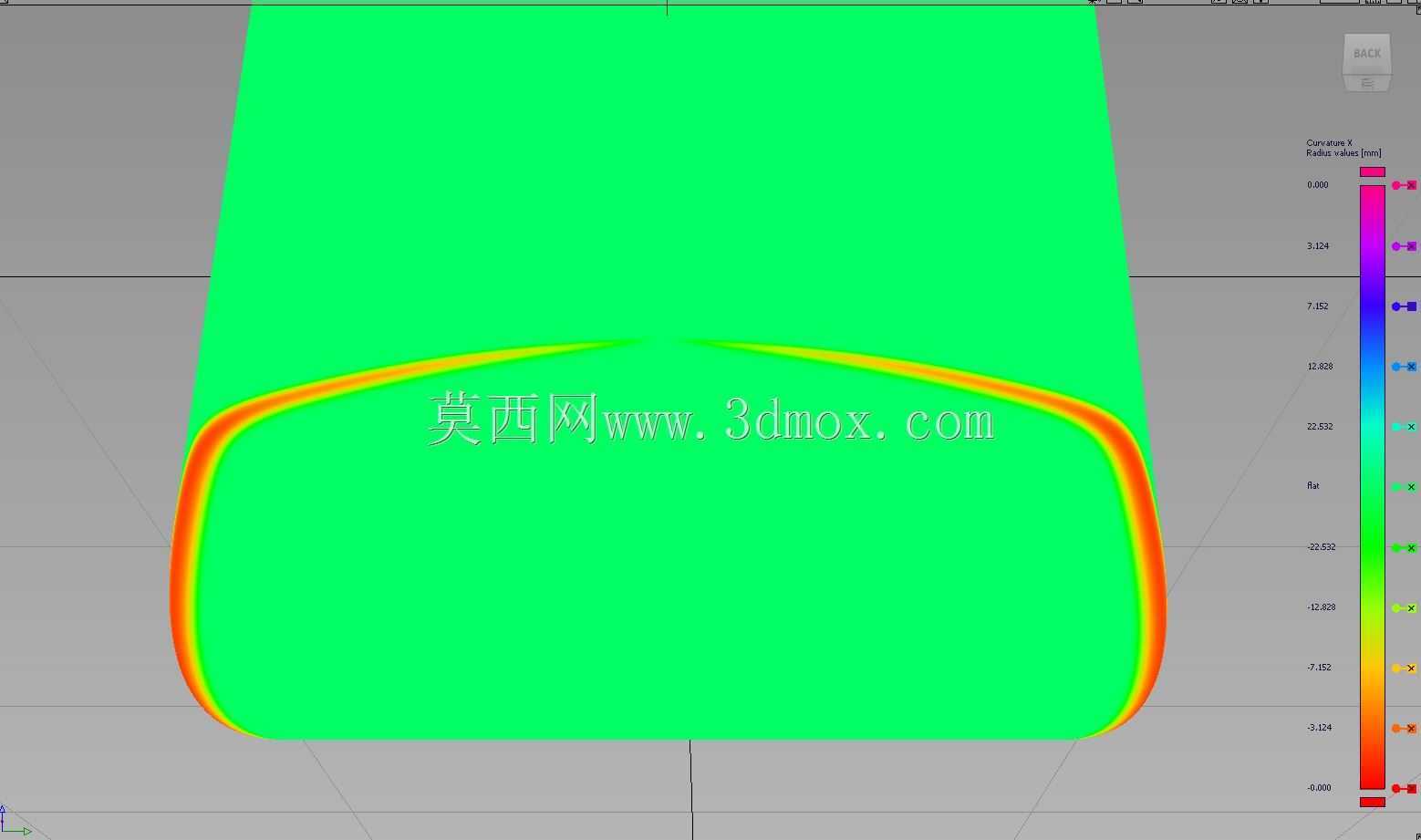

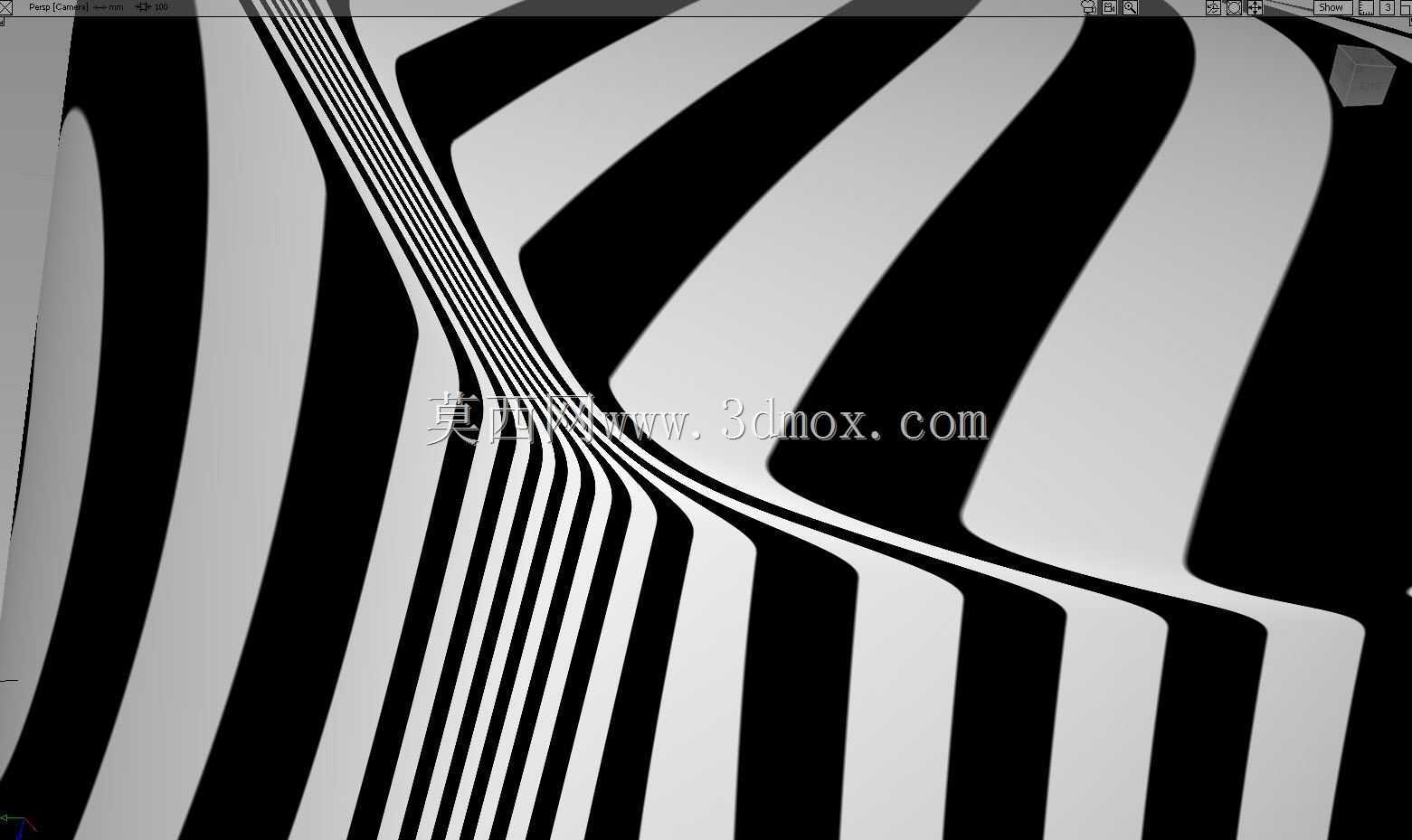

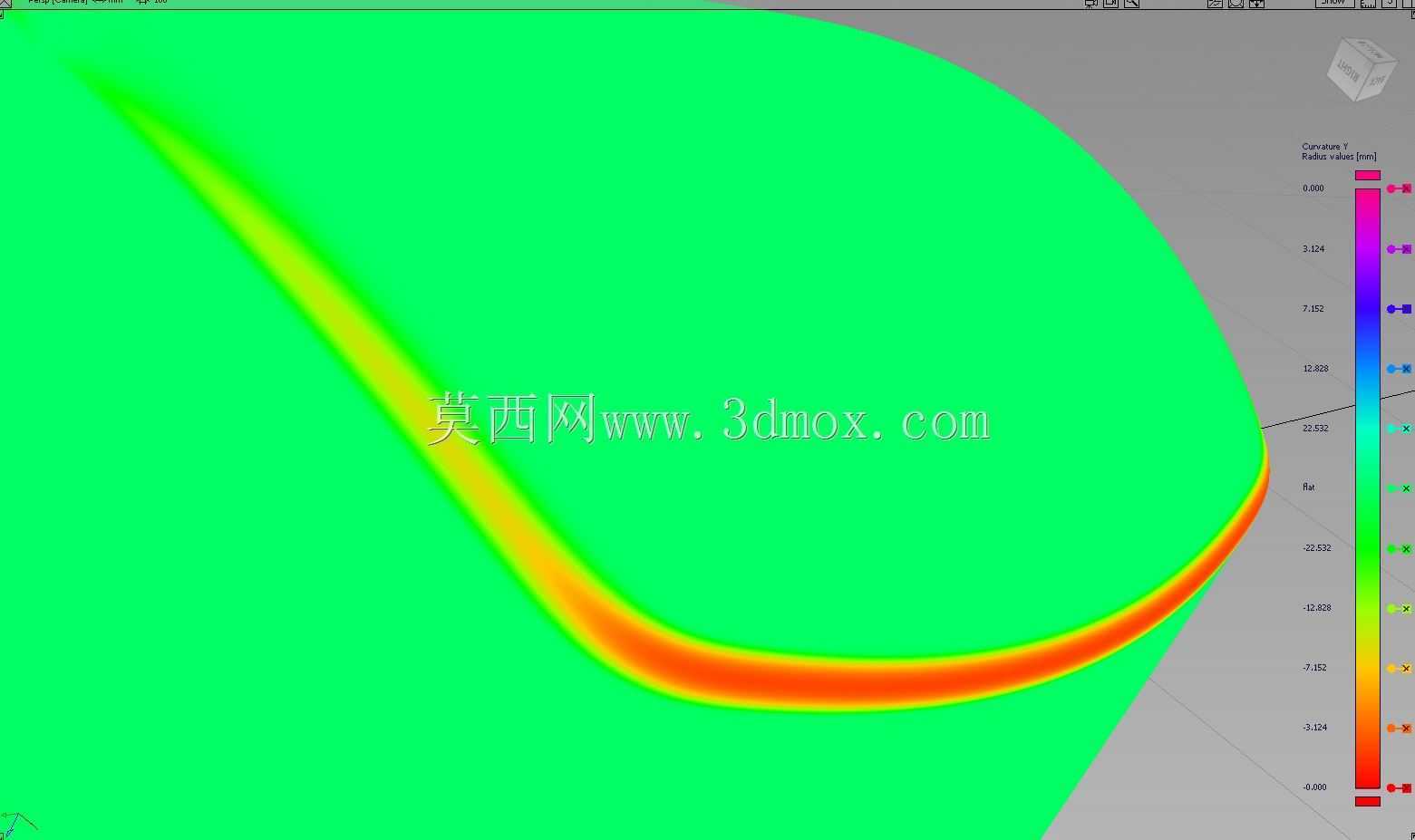

　　在三维建模阶段就需要对曲面做连续性检查，保证G2以上的曲面连续，避免出现曲面接痕，建模完成后需要对所有的棱边做倒钝处理，不存在尖锐的边角，后续做表面抛光、阳极氧化或者喷涂处理的时候，才能保证整个表面的质感均匀，不会在曲面衔接位置出现积漆或者抛光不到位的问题。从安装适配的角度来说，矩形框的四个平直边的直线度公差需要控制在合理范围内，对接的角位曲面部分与平直段的错位量不能超过0.1mm，否则安装后会出现明显的拼接缝隙，影响整体的外观效果，构件的壁厚根据选用的加工工艺不同做对应调整，如果是采用金属板材成型，壁厚一般保持在1.5-3mm之间，既保证足够的结构强度，也不会因为壁厚过大导致整体重量超标；如果是采用工程塑料注塑成型，

　　壁厚则控制在2-4mm之间，同时在平直段的内侧设置均匀的加强筋，避免长时间使用出现变形翘曲的问题。在实际的设备装配中，这类矩形框往往是和设备的主体框架做嵌入式安装，因此外轮廓的尺寸公差需要严格匹配主体框架的安装槽尺寸，曲面部分的外凸尺寸不能超出设备的整体外轮廓边界，避免影响设备的其他部件运动或者人员操作，在框体的内侧可以根据实际需求设置卡槽，用来固定亚克力板、玻璃或者其他防护面板，卡槽的深度需要考虑防护面板的厚度以及密封胶条的安装空间，保证防护面板安装后不会出现晃动，同时具备一定的密封防尘能力。很多设计人员在做这类矩形框结构的时候，容易忽略曲面过渡部分的结构强度，误以为曲面只是做外观装饰，实际上大曲率的曲面结构相比直角拼接的结构，

　　抗冲击能力更强，在受到外力碰撞的时候，曲面能够更好地分散应力，避免角位出现开裂或者变形的问题，同时顺滑的曲面也不容易积灰，日常清洁维护更加方便，在食品加工、医药生产这类对卫生要求较高的设备上，这类无直角死角的曲面框架结构更符合清洁要求，不会在边角位置残留污渍或者清洁盲区。建模过程中，需要先搭建整体的线框轮廓，确定四个边的长度以及边角的曲率半径，然后通过曲面放样或者扫掠的方式生成基础曲面，之后对曲面做加厚处理生成实体，再对所有的衔接位置做圆角过渡，最后检查整个实体的壁厚均匀性，避免出现局部壁厚过薄或者过厚的问题，对于需要安装固定螺丝的位置，要在对应的位置做凸台或者沉孔设计，保证螺丝安装后不会突出框体表面，影响整体的外观平整度。这类构件虽然结构看似简单，但是对曲面的精度和表面质量要求较高，在三维设计阶段就需要充分考虑后续的加工工艺、表面处理工艺以及实际安装的适配性，不能只追求外观的曲面效果而忽略加工可行性和结构实用性，只有平衡好外观、结构、工艺、安装这几个维度的要求，才能做出符合实际使用需求的合格构件。
