便携手持照明手电筒结构设计方案

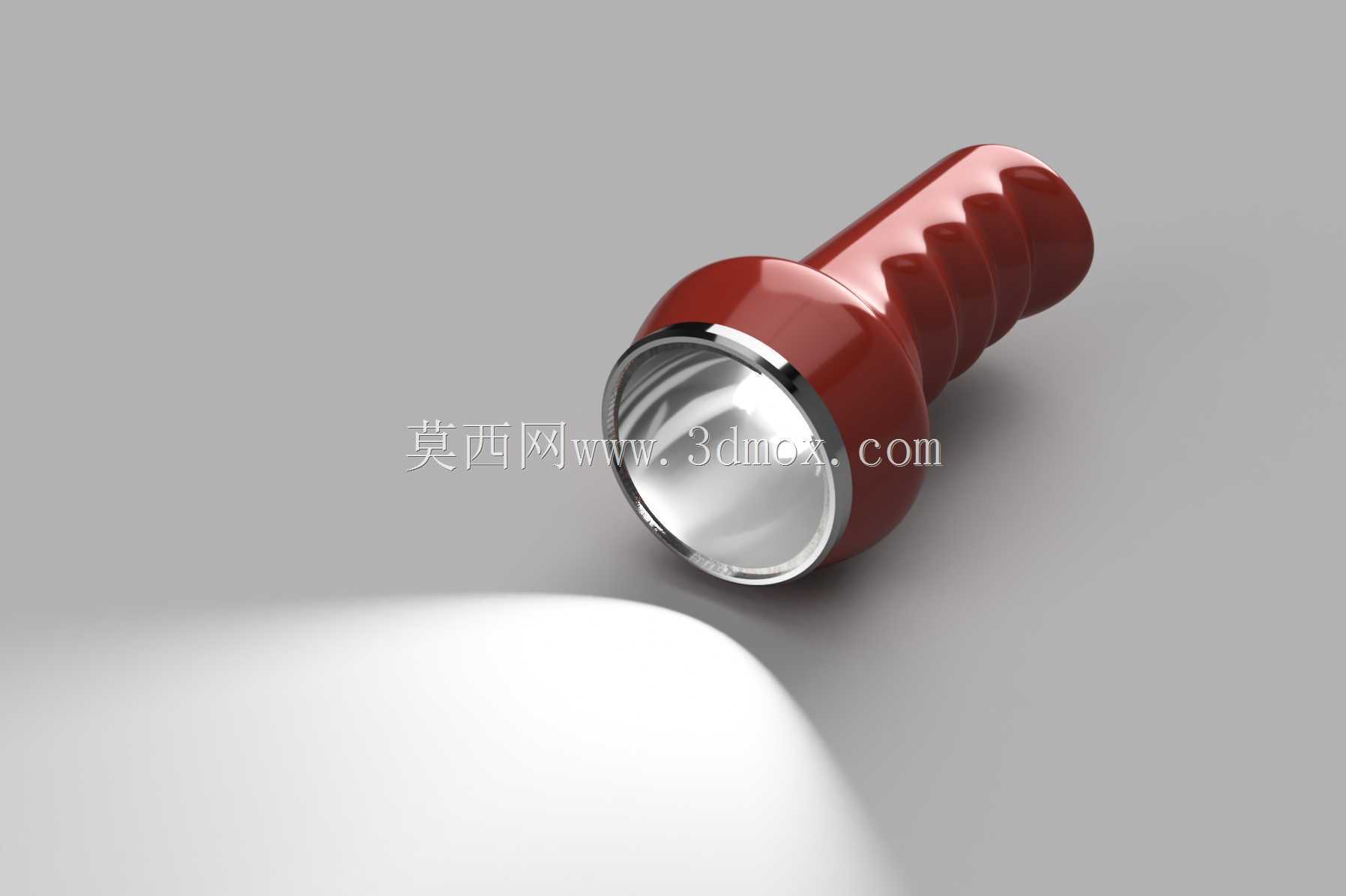

　　这款手持照明设备的结构设计，首先围绕单手握持的人机交互逻辑展开，筒身握持段采用多道环形内凹曲面，每道曲面的弧度都贴合成年人手掌自然弯曲时的指腹轮廓，握持时手指可自然嵌入曲面凹槽内，即便手部沾有少量水渍或油污，也能形成足够的静摩擦力防止设备滑脱，同时避免了直筒型设计长时间握持产生的硌手感。灯头部位采用略大于筒身的阶梯式结构，前端金属压圈既承担了固定透光镜片与反光杯的结构功能，也能在设备意外跌落时率先接触碰撞面，吸收冲击能量，保护内部的光学组件与发光元件不受损坏。

　　从实际应用场景来看，这类手持照明设备覆盖了户外作业巡检、家庭应急备灾、设备检修补光等多个使用场景，不同场景下的使用需求也在结构设计中做了对应考量。比如设备检修场景下，使用者往往需要单手握持设备，另一只手操作检修工具，因此筒身的重心被设计在握持段的中心位置，长时间单手握持也不易产生手腕酸痛的疲劳感；户外使用时，设备的灯头与筒身衔接处做了错位止口结构，配合密封胶圈可以阻挡日常使用中的泼溅水与浮尘侵入内部腔体，满足常规户外环境的使用防护要求。

　　光学结构的设计上，反光杯采用抛物线曲面成型，发光元件位于曲面焦点位置，光线经反光杯反射后可形成集中的照射光束，兼顾远距离照射的聚光需求与近距离的泛光覆盖，灯头前端的透光镜片采用平面高透材质，避免曲面透镜产生的光线折射畸变，保证照射区域的光线均匀度。筒身尾部的端盖采用旋转扣合结构，内部设置电池接触弹片，弹片采用弹性铜材冲压成型，既可以保证电池供电的接触可靠性，也能在设备受到振动时提供缓冲余量，避免接触不良导致的照明中断。

　　安装边界与尺寸设计上，整灯的最大外径控制在成年人手掌可完全环绕握持的范围内，灯头部位的外径略大于握持段，既给光学组件预留了足够的安装空间，也能在放置时形成限位，避免设备在倾斜平面上随意滚动。筒身内部的腔体按照电池尺寸、驱动电路板、发光组件的排布顺序做了分段式限位筋设计，每个组件都有对应的安装卡位，组装时无需额外调整位置即可完成定位，既提升了组装效率，也能避免内部组件在使用过程中出现移位。驱动电路板的安装位置设置在灯头与握持段的衔接处，周边预留了足够的散热间隙，发光元件工作时产生的热量可以通过金属压圈与筒身壁面逐步散发到外部环境中，避免长时间高亮工作时内部热量堆积影响元件使用寿命。

　　细节结构处理上，筒身外表面采用哑光质感的包覆处理，既可以提升握持的摩擦力，也能避免光滑表面在强光下产生反光干扰使用者视线。灯头压圈的边缘做了圆弧倒角处理，没有尖锐的棱角，日常使用中不会划伤手部或者刮蹭其他物品。端盖的旋转部位设置了防滑齿纹，即便戴着手套也能轻松旋转打开端盖更换电池，齿纹的深度与间距都经过反复调整，既保证足够的旋转摩擦力，也不会因为齿纹过深硌手。整个设备的结构没有多余的装饰性部件，所有曲面与结构都服务于握持手感、功能可靠性与使用便利性，每一处结构设计都对应实际使用中的具体需求，没有冗余的设计元素。
