气动转盘式黑胶唱片机结构三维设计

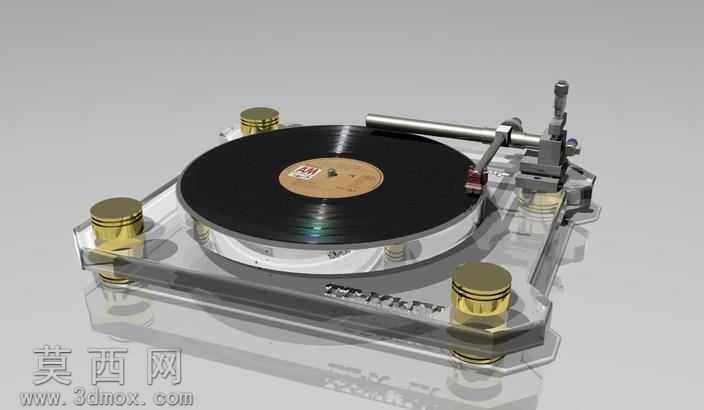

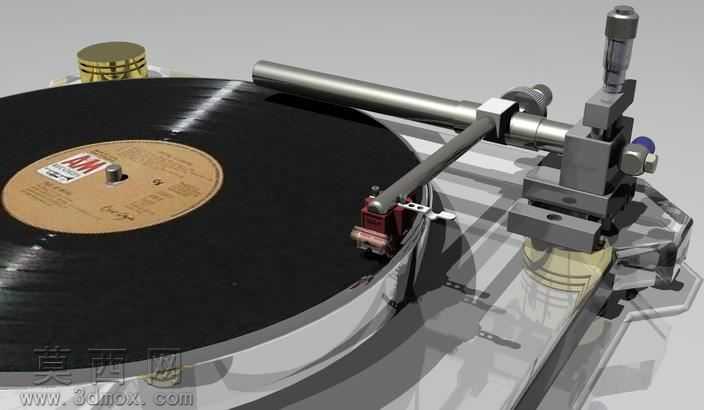

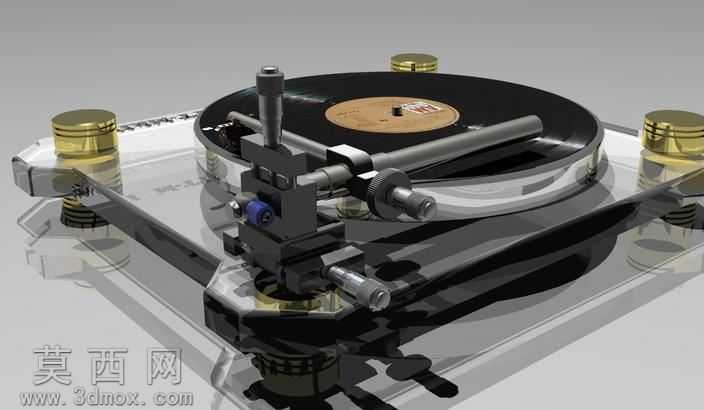

本作品为气动转盘式黑胶唱片机的三维结构设计，建模过程中以真实黑胶唱机的工作逻辑为核心，在三维软件中先完成整体比例框架的搭建，首先确定转盘的核心旋转基准，将唱盘的旋转轴线与唱臂的摆动回转轴线做精准的空间位置匹配，保证唱针循迹角度符合黑胶唱片的播放规范。建模阶段对各部件做分层处理：核心转盘部分采用实体建模，还原唱片承托盘的配重结构，保证旋转过程的动平衡稳定性；唱臂组件拆分出臂杆、唱头架、配重锤、枢轴支座多个子零件，每个零件的装配间隙都按照实际装配公差预留，臂杆采用薄壁圆柱结构建模，还原金属唱臂的轻量化设计特征；机座部分采用透明亚克力材质的建模逻辑，通过半透明实体加边缘倒角处理，还原透明机座的通透质感，四个角位的金色减震支柱做独立建模，支柱内部的弹簧减震结构做简化的可视化呈现，既保证外观还原度也清晰展示减震支撑的结构逻辑。材质渲染阶段，转盘上的黑胶唱片采用带细微沟槽纹理的深色哑光材质，模拟黑胶碟片的表面质感，唱片中心的标签区域做独立的贴图处理还原真实唱片的标识细节；唱臂的金属部件采用高反光镀铬材质，搭配唱头位置的红色塑料唱头壳细节，形成材质色彩的对比；四个减震支柱采用金色金属材质搭配底部的橡胶减震垫材质，透明机座添加轻微的折射与反射效果，模拟亚克力板材的光学特性，底部的金属铭牌区域做蚀刻文字的凹凸效果处理，提升模型的细节真实感。结构设计上采用气动转盘的驱动逻辑，将驱动结构隐藏在透明机座内部，通过气浮支撑的结构设计减少转盘旋转的摩擦阻力，提升唱盘旋转的平顺性，唱臂的枢轴结构采用高精度轴承的简化建模，保证唱臂摆动的顺滑度，整体模型所有部件都可完成虚拟装配拆解，清晰展示气动黑胶唱机从外部支撑到内部驱动、从唱臂循迹到唱片承托的完整结构关系，渲染阶段采用柔和的影棚布光，通过侧上方的主光源突出透明机座的通透感与金属部件的反光质感，背景采用渐变灰色突出唱机主体的结构轮廓，最终呈现的模型既具备外观的高还原度，也完整呈现了气动转盘唱机的核心结构设计思路。
