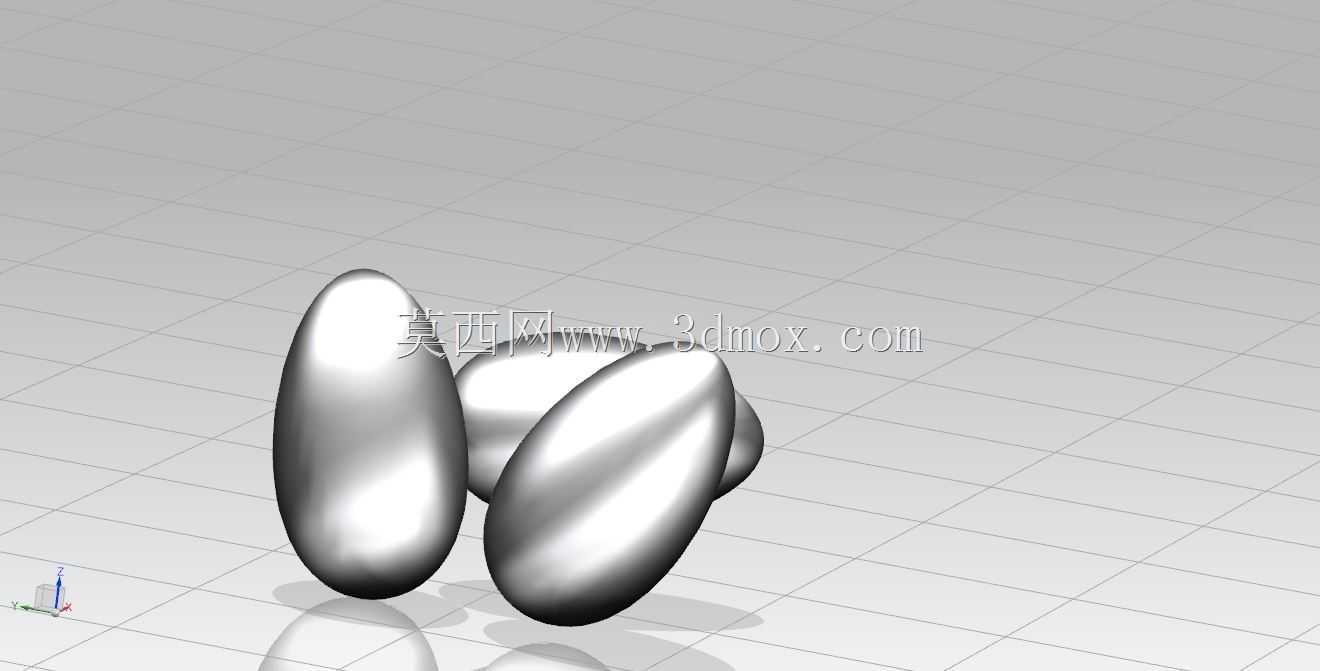

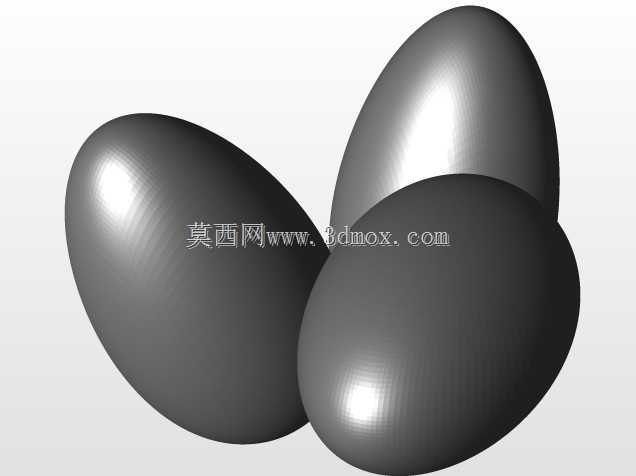

仿真禽蛋椭球曲面造型结构设计

　　在食品加工分拣设备、禽蛋自动化包装产线、仿生教具开发以及影视道具三维资产搭建的场景中，标准化的禽蛋曲面造型是各类机构仿真、工位适配设计的基础参考载体。很多刚接触曲面建模的工程师容易把禽蛋造型简化为标准椭球，实际落地到设备适配环节就会出现卡料、定位偏差的问题——真实禽蛋并非两端对称的旋转椭球，其钝端与尖端的曲率半径存在连续渐变的差值，曲面的高斯曲率分布从钝端到尖端呈现非线性过渡，这种曲面特征直接决定了禽蛋在输送辊道上的滚动姿态、在吸盘取料工位的吸附贴合度，以及在检测工位的光影反射均匀性。做这个造型的时候，首先要梳理清楚不同应用场景下的尺寸边界：如果是适配国内普通鲜鸡蛋的分拣线，造型的长轴尺寸通常控制在50mm到55mm区间，

　　短轴最大直径在40mm到43mm区间，钝端的曲率半径约28mm，尖端曲率半径约15mm，整个曲面没有尖锐棱角，所有截面的轮廓线都保持G2连续，避免在仿真模拟中出现应力集中或者接触判定异常的问题。设计思路上没有直接采用单条样条线旋转成型的方案，而是先搭建三个正交基准面，在长轴方向的基准面上绘制半侧轮廓控制线，控制点的排布按照曲率变化率做疏密调整：钝端区域控制点间距稍大，保证曲面的饱满度，靠近尖端的区域控制点加密，精准收窄曲率过渡，避免出现尖端过尖或者钝端过平的失真问题。轮廓线搭建完成后，采用旋转成型生成基础曲面，再通过曲面偏差分析工具，对照真实禽蛋的点云数据做微调，把曲面的轮廓度偏差控制在0.1mm以内，保证后续做输送仿真、

　　碰撞检测的时候，物理特性和真实禽蛋的表现一致。从实际用途来看，这个造型可以直接导入到分拣设备的输送机构仿真环境中，验证不同辊道间距、不同倾斜角度下禽蛋的滚动速度、排队间距，避免出现禽蛋堆叠、滑落的问题；也可以作为包装吸塑模具的型腔设计参考，直接提取外曲面做偏置就能生成和禽蛋贴合的型腔曲面，省去逆向扫描的前期工作量；在教学场景中，这个造型可以作为G2连续曲面建模的练习案例，帮助初学者理解非对称旋转曲面的控制点调整逻辑，掌握曲面曲率分析的基本方法。做安装边界适配的时候，要注意不同场景下的配合公差：如果是用于吸盘取料工位的仿真，要在钝端预留出直径15mm的平面区域参考，对应真空吸盘的吸附接触面，保证吸附力计算的时候接触面积取值准确；

　　如果是用于蛋托模具的设计，要把曲面的最低点作为定位基准，对应蛋托凹槽的支撑点位置，保证禽蛋放置后的重心稳定，不会出现侧翻。很多工程师做这类仿生造型的时候容易忽略曲面的壁厚参考，如果后续要做仿真禽蛋的3D打印验证，这个外曲面可以直接向内偏置1.5mm生成内壁曲面，预留出均匀的壁厚，避免打印的时候出现壁厚不均导致的变形问题。另外在曲面质量检查环节，要逐个截面检查曲率梳的方向一致性，不能出现曲率反向的拐点，否则后续做模具加工的时候，刀具路径会出现突然换向的问题，加工出来的型腔表面会有接刀痕，影响禽蛋在型腔里的贴合度。从产线适配的角度来说，统一的标准化禽蛋曲面模型还能帮助设备厂商在设计阶段就完成不同规格禽蛋的兼容性测试，通过调整曲面的长轴短轴比例，快速生成鸭蛋、鹌鹑蛋等不同禽蛋的造型，不用每次都重新搭建曲面框架，大幅缩短非标设备的前期设计周期。在做动力学仿真的时候，这个曲面的质量属性可以按照真实禽蛋的密度赋值，重心位置设置在距离钝端约三分之一长轴的位置，和真实禽蛋的重心分布一致，这样模拟出来的滚动、碰撞、跌落的物理表现才会和实际工况匹配，避免仿真结果和现场调试出现过大偏差。
