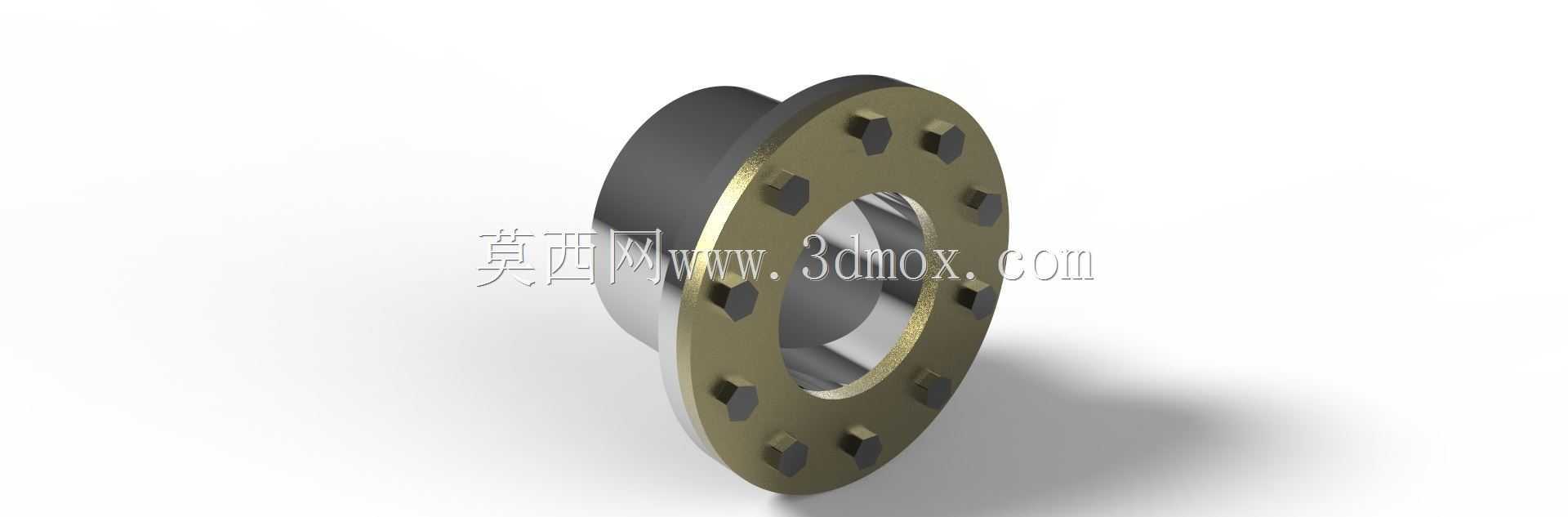

带安装孔位凸缘式法兰轮缘结构件

　　这类带凸缘的轮缘法兰结构，在重载传动、管道对接、旋转轴系支撑场景中应用十分广泛，日常在矿山输送设备的辊筒端部、重型减速机的输出轴端连接、大型通风设备的风筒对接位置，都能见到同类型结构的身影。从结构功能来看，该构件同时承担径向定位与轴向锁紧的双重作用，一侧的筒状延伸段可以直接穿入对接部件的内孔，完成同轴度定位，避免安装过程中出现偏心偏载，另一侧带均布孔位的圆盘法兰面，则可以通过紧固件完成轴向锁紧，保证连接部位在承受径向载荷、轴向冲击载荷时不会出现松脱移位。

　　设计这类结构时，首先要匹配对接部件的安装边界，筒状延伸段的外径需要与对接内孔采用间隙配合，配合公差通常选H7/h6级别，既保证安装时可以顺利穿入，又不会因为间隙过大造成运行过程中的径向窜动；延伸段的长度需要根据对接部件的壁厚确定，要保证穿入后端面不超出对接部件的另一侧安装面，避免影响后续其他零件的装配。法兰盘上的安装孔采用均布设计，孔位数量根据额定载荷计算确定，孔位的分度圆直径需要避开筒状段的壁厚区域，同时要给紧固件的安装预留足够的扳手操作空间，避免安装时工具与法兰本体发生干涉。

　　从实际使用的工况来看，这类结构如果应用在传动系统中，法兰端面需要加工出定位止口，与对接的轮毂止口配合，进一步提升同轴度精度，减少旋转过程中的动不平衡量；如果应用在管道系统中，法兰端面需要加工密封槽，适配密封圈完成静密封，避免输送介质出现泄漏。结构的壁厚设计需要经过强度校核，筒状段的壁厚要满足传递扭矩时的剪切强度要求，法兰盘的厚度要满足紧固件锁紧时的抗弯强度要求，避免锁紧过程中法兰盘出现翘曲变形。

　　建模过程中，这类结构的核心难点在于孔位的均布阵列与过渡圆角的处理，法兰盘与筒状段的衔接位置需要设置足够大的铸造或机加工圆角，避免应力集中造成使用过程中出现开裂，尤其是在承受交变载荷的工况下，过渡圆角的半径不能小于壁厚的五分之一。安装孔的端部需要加工倒角，去除毛刺的同时，方便紧固件顺利穿入，筒状段的内外径端口也需要设置倒角，避免安装时刮伤对接部件的配合面，同时去除机加工产生的锐边，防止装配过程中划伤操作人员。

　　在设备选型匹配时，需要重点核对三个安装边界尺寸：一是筒状段的外径与长度，确认可以适配对接部件的内孔深度与孔径；二是法兰盘的外径与安装孔分度圆直径，确认可以与对接法兰的孔位完全对齐；三是安装孔的孔径与数量，确认适配所选紧固件的规格，满足额定载荷下的锁紧强度要求。如果应用在高速旋转场景，还需要对整个构件做动平衡校验，在法兰盘的适当位置预留去重区域，方便后续动平衡调整时去除多余材料，保证运行过程中的稳定性。
