本田CX500D摩托车车架三维结构设计

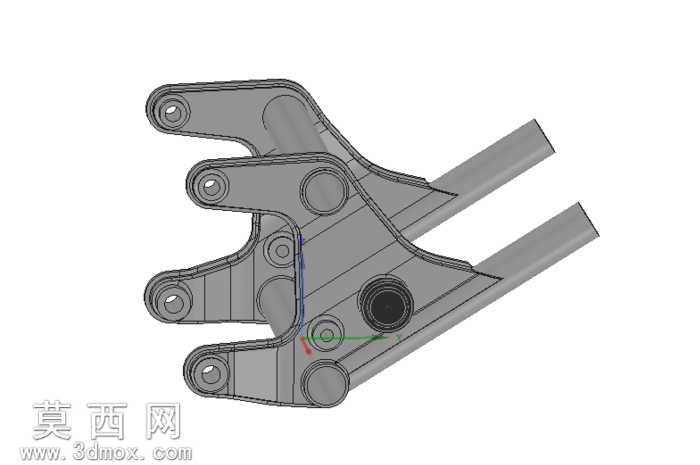

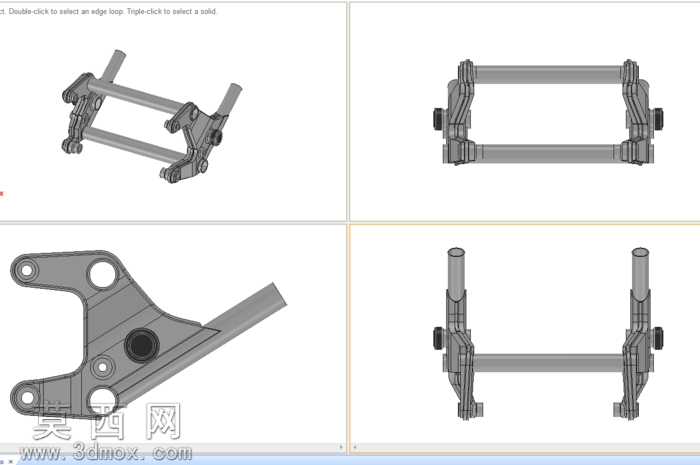

本作品为经典本田CX500D横向V型双电单车的车架三维建模作品，建模过程围绕经典复古机车的车架结构特征展开，首先基于实车测绘的轮廓尺寸搭建基准坐标系，先绘制车架主体的多段引导线，确定车头转向安装位、发动机悬挂点位、后摇臂连接轴位、座椅支撑梁等核心安装基准的空间坐标，确保各安装点位的相对位置符合原车的装配公差要求。建模过程中采用实体建模与曲面建模结合的方式，对于主承力的冲压板材结构，先绘制各片板材的截面轮廓，通过拉伸、加厚命令生成基础实体，再对板材弯折处做等半径圆角处理，还原金属冲压弯折的工艺特征；对于轴套、安装凸台等机加工结构，采用旋转、凸台拉伸命令生成，同时对每个安装孔位做同轴度约束，确保孔位的轴线与对应安装面垂直，符合实际机械装配的精度要求。材质渲染阶段，为车架主体赋予哑光深灰金属材质，调整材质的粗糙度参数模拟冷轧钢板冲压后的表面质感，对轴套、衬套等部件赋予稍亮的金属质感，区分不同机加工部件的表面处理差异，同时在承力板材的边缘做轻微的倒角光影处理，还原金属部件的边缘倒角特征。结构设计上完整还原了原车车架的多安装耳布局，车头位置预留了转向柱的安装通孔，中部预留了V型发动机的悬挂安装点位，后部延伸出双梁结构用于连接后摇臂与后减震安装座，各安装耳的位置、孔径大小均参考原车维修手册的参数设置，确保模型可用于后续的整车装配干涉检查、结构强度仿真分析等用途。设计思路上以还原经典老车车架结构为核心，在建模过程中保留了原车车架的经典受力结构，没有做多余的改装化改动，力求精准还原1979款CX500D车架的原始结构特征，为经典机车的复刻、改装设计提供精准的三维结构参考，模型的各部件均做了参数化约束，后续可根据改装需求调整板材厚度、安装点位位置等参数，适配不同的改装方案。
