吉他功放机箱组件布局结构三维设计

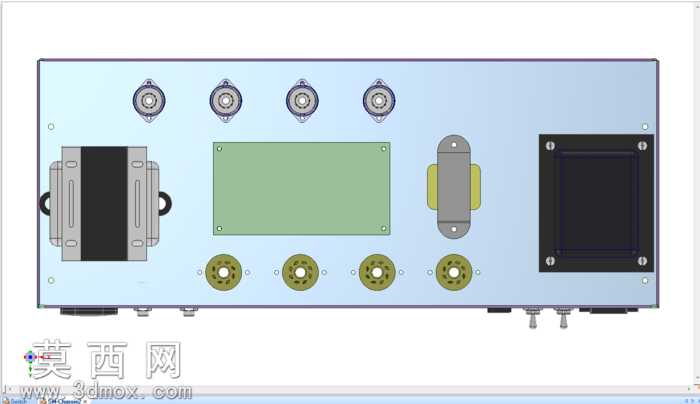

本作品为吉他功放机箱的组件排布三维设计方案，采用三维建模软件完成整体结构搭建与元件布局规划，整体遵循松散排布的设计思路，为后续机箱外壳加工、元件装配预留充足操作空间与散热余量。建模过程中首先完成机箱基板的基准平面创建，以浅蓝哑光金属材质作为基板基础材质，还原金属机箱的基础质感，同时对基板边缘做圆角过渡处理，避免锐边带来的装配安全隐患。在元件布局层面，建模者按照信号流向与操作逻辑完成各功能元件的位置排布：基板上方区域横向排布四个圆形信号输入接口，接口采用金属包边加绝缘内芯的材质搭配，还原真实音频接口的结构细节，每个接口预留对应的接线避让空间；基板左侧布置带双侧固定耳的变压器元件，元件采用黑色绝缘主体加银色金属固定支架的材质组合，固定耳上预留螺丝安装孔位，匹配实际装配的锁付需求；基板中部预留矩形电路板安装区域，该区域四角预设铜柱安装孔位，表面采用哑光绿的PCB材质模拟电路板安装位，为后续功放电路板的固定预留精准定位；中部偏右位置布置立式拨动开关元件，开关主体采用灰色绝缘材质搭配黄色定位衬套，还原档位开关的操作结构；基板右侧布置方形散热风扇安装位，风扇采用黑色方形框体加金属防护网的结构设计，四角预留螺丝固定孔，满足功放工作时的散热排风需求；基板下方横向排布四个圆形音频输出接口，接口采用黄铜色金属材质，匹配音箱接线端子的真实质感，每个接口下方预留接线伸出的避让缺口。建模过程中对所有元件的安装孔位、避让间隙都做了参数化校验，确保各元件之间不存在装配干涉，松散的布局方式既方便后期组装时的接线操作，也能让各发热元件之间保留足够的散热间距，避免工作时热量堆积影响功放稳定性。渲染阶段采用正交顶视视角呈现整体布局，搭配均匀的环境光照明，清晰展示每个元件的位置、外形与固定结构，材质参数调整上区分了金属件的反光质感、绝缘件的哑光质感与PCB的磨砂质感，让整体布局展示直观清晰，可直接作为吉他功放机箱DIY组装、结构打样的参考方案，也可用于同类电子机箱布局设计的参考模板。
