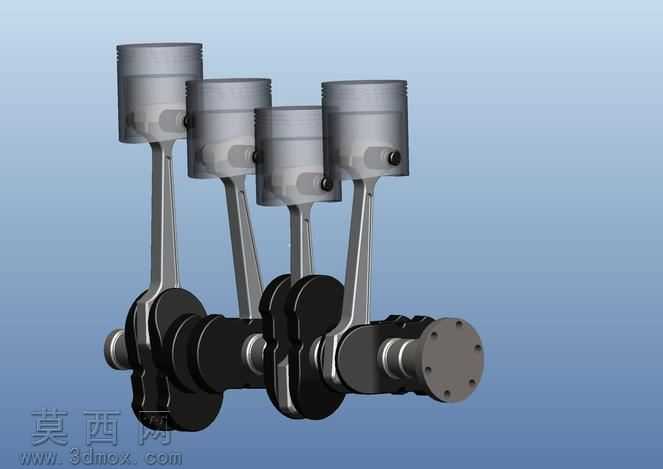

四冲程四缸内燃机活塞曲柄连杆组件

本作品为四冲程四缸内燃机核心动力转换组件的三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的实际运动逻辑与尺寸配比，完整还原了直列四缸布局下活塞、连杆、曲轴三大核心部件的装配关系。建模阶段首先依据四缸引擎的点火间隔角设定曲轴的曲柄销相位差，确保四个活塞能够按照预设的运动规律完成上下往复行程，各部件的配合公差参考量产内燃机的通用设计标准，活塞销与连杆小头、连杆大头与曲柄销的配合间隙均做了符合工程实际的预留，避免运动干涉。材质渲染方面，活塞部分采用高硅铝合金的材质表现，还原铝合金部件特有的亚光金属质感与轻微的表面磨砂纹理，活塞环槽位置做了细微的结构刻画，区分出不同气环、油环的安装位；连杆部分采用锻钢材质表现，还原锻件表面的细腻金属肌理，杆身的工字截面结构做了精准还原，兼顾轻量化与结构强度的设计特征；曲轴部分采用球墨铸铁的材质表现，主轴颈、曲柄销位置做了高光金属处理，对应实际部件的磨削加工面，曲柄臂的平衡重结构按照动平衡要求做了配重造型，曲轴输出端的法兰盘完整还原了螺栓孔、定位销孔的细节结构。整体装配采用同轴心、重合等标准配合关系，可直接用于运动仿真演示，直观展示四冲程引擎进气、压缩、做功、排气四个行程中，活塞的直线往复运动通过连杆转换为曲轴旋转运动的完整过程，各部件的连接结构均做了工程化的细节处理，包括活塞销的卡环槽、连杆大头的剖分结构、曲轴的润滑油道预留位等细节都有完整呈现，模型结构严谨，可作为内燃机结构教学、动力系统方案演示的数字化参考载体。
