弹簧复位式气动执行气缸结构设计

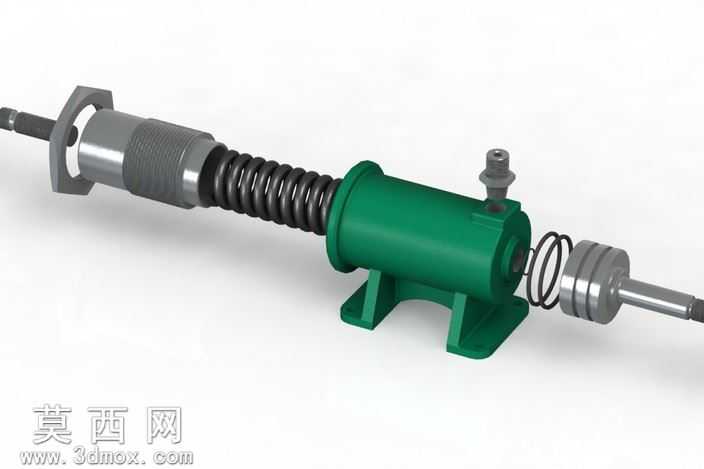

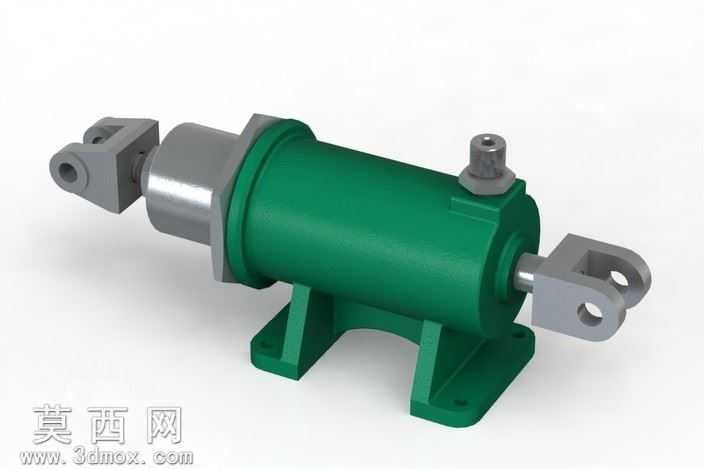

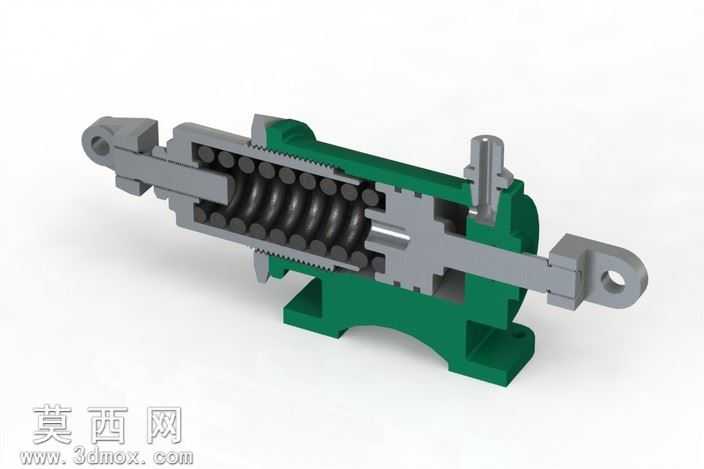

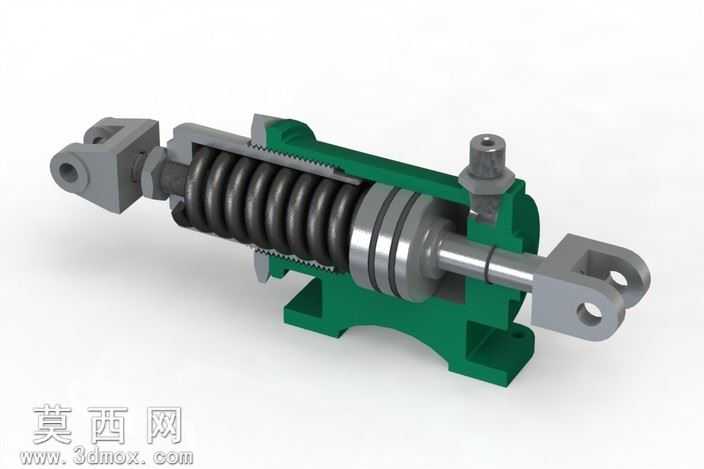

本作品为弹簧复位式气动气缸的三维结构设计，建模过程严格遵循气动元件的通用设计规范，完整还原了单作用弹簧复位气缸的全部核心结构。建模阶段首先搭建整体装配基准，以气缸缸体作为主固定构件，依次完成两端端盖、活塞组件、复位弹簧、活塞杆、前后连接耳座的零件建模与装配约束，所有配合关系均符合实际机械装配逻辑，活塞与缸筒的同轴度、活塞杆与端盖导向孔的配合间隙都经过参数化校准，保证虚拟装配下无干涉错位问题。渲染阶段针对不同零件的材质特性做了区分处理：缸体采用铸铁喷绿漆材质，还原工业气动元件的常见外观质感，表面添加细微的铸造颗粒纹理与漆面哑光效果，避免塑料感失真；复位弹簧采用弹簧钢材质，设置金属冷拉成型后的银灰色金属光泽，添加细微的螺旋加工纹理，还原弹簧的金属弹性件视觉特征；活塞杆与连接耳座采用调质钢镀锌钝化处理，呈现亮银色金属质感，表面做高精度磨削后的光滑反光效果，突出传动件的加工精度；密封件部分采用黑色丁腈橡胶材质，设置哑光橡胶质感，区分金属与非金属零件的视觉差异。结构设计上，该气缸为单作用弹簧复位结构，缸体中部设置了独立的安装底座，带有螺栓安装孔，可直接固定在设备安装面；进气口设置在缸体侧部，通入压缩空气时推动活塞压缩弹簧，带动活塞杆伸出，断气后依靠弹簧的预紧弹力推动活塞复位，带动活塞杆收回，两端的叉形连接耳座可通过销轴与负载机构铰接，适配多种摆动连接的传动场景。设计过程中重点校核了弹簧的预压缩量与活塞行程的匹配关系，保证全行程范围内弹簧弹力均匀，无卡滞、偏磨风险，活塞上的多道密封槽结构完整还原，可保证气缸工作时的气压密封性，端盖处的导向套结构也做了细节还原，可对活塞杆运动起到导向支撑作用，降低活塞杆径向受力带来的磨损问题。整体模型结构完整，细节丰富，可作为气动传动教学、设备方案设计的参考模型使用。
