小型手动管材切割管刀三维设计

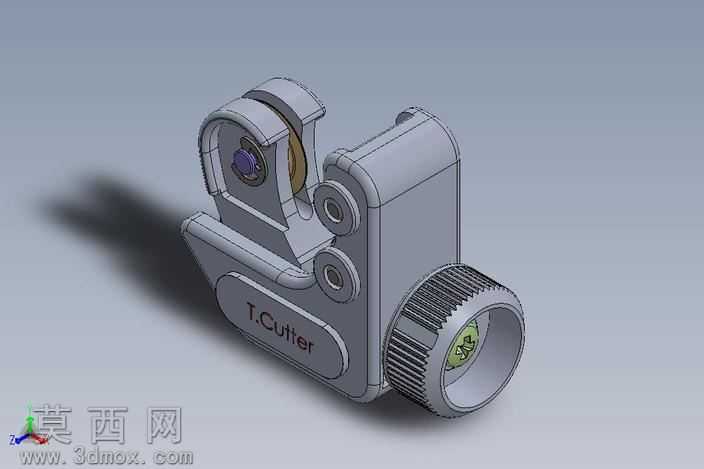

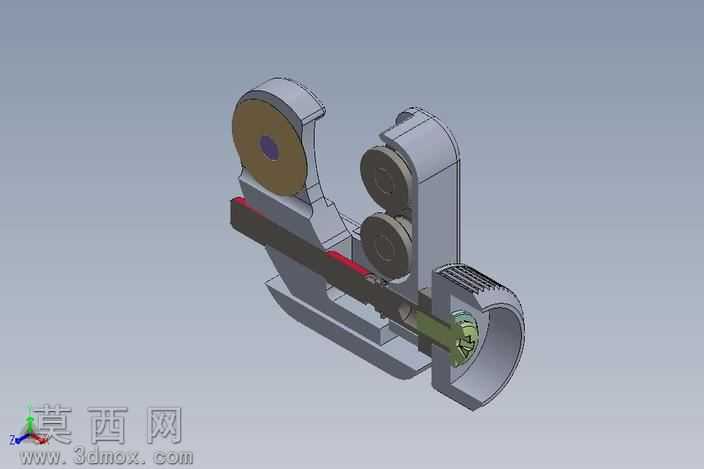

本款管刀三维模型采用SolidWorks完成全参数化建模，整体围绕小直径管材的手动切割作业需求展开结构设计，建模过程中严格遵循手动五金工具的人机工程设计逻辑，对每一处结构细节都做了精准的尺寸约束与装配校验。模型整体外观采用哑光金属质感的渲染材质，主体机身做了圆角过渡处理，避免尖锐棱角带来的使用安全隐患，机身侧面印有清晰的产品标识字样，还原实物的标识细节。结构设计上，该管刀集成了管材定位、进给、旋转切割的一体化功能：前端带滚花纹理的旋转调节套采用防滑纹理建模，增大手动旋转时的摩擦力，方便使用者精准调节切割进给量，调节套内部设置了适配小直径管材的圆形定位腔，可将待切割管材平稳容纳固定；机身中部设置了多组导向滚轮结构，建模时还原了滚轮的转动副装配关系，切割作业时滚轮可贴合管材外壁转动，配合切割刀片实现环绕管材的均匀进给，避免切割过程中管材偏移、切口歪斜的问题；上部的切割刀架采用铰接式结构设计，内置圆形切割刀片与压紧调节结构，刀架与主体的连接轴做了同轴度约束，保证刀片进给时的运动轨迹精度，刀架外侧设置了防护结构，避免刀片外露带来的误伤风险。渲染阶段采用工作室级别的环境光设置，通过柔和的阴影效果突出模型的立体结构与部件层次，不同功能部件采用差异化的材质表现：切割刀片做了亮面金属材质处理，凸显刃口的锋利质感；调节旋钮的滚花部分做了细微的凹凸纹理渲染，还原防滑结构的触感特征；机身主体采用磨砂金属材质，区分于活动部件的亮面质感，让整体模型的视觉层次更加清晰。设计思路上充分考虑手动工具的便携性与操作便捷性，整体结构紧凑无冗余部件，所有活动部件的运动行程都做了限位约束，还原真实产品的操作逻辑，既保证了切割作业时的结构稳定性，又兼顾了手动操作的省力需求，可用于小直径金属管材、塑料管材的切割作业场景，模型装配关系完整，可直接用于结构验证、产品展示以及相关作业场景的模拟演示。
