钣金成型洗手盆结构三维设计作品

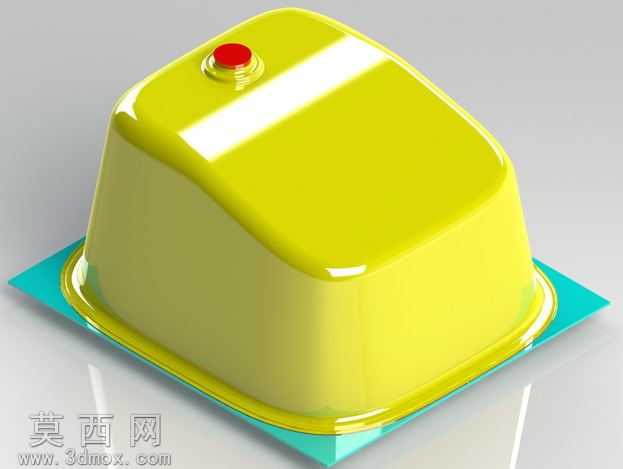

本作品为钣金成型类洗手盆的三维结构设计，整体建模过程围绕钣金加工的工艺特性展开，首先在三维建模环境中完成基准面的搭建，以方形带圆角的轮廓作为盆体的基础截面，通过拔模特征构建盆体的侧壁倾斜结构，匹配钣金冲压拉伸过程中的脱模角度要求，避免成型过程中出现应力集中导致的板材开裂问题。盆体顶部边缘做了卷边过渡结构设计，既能够提升成品的结构强度，也可以消除锐边带来的使用安全隐患，顶部预留的安装凸台结构，用于匹配水龙头等卫浴配件的安装定位，凸台边缘做了环形密封槽设计，可在装配时嵌入密封胶圈，防止使用过程中出现渗水问题。盆体底部的承托底座采用薄型板材结构设计，与盆体主体做了一体化的衔接处理，底座边缘向外延伸出安装固定边，预留的安装孔位可直接匹配台面的固定点位，降低现场安装的定位难度。材质渲染阶段，盆体主体采用亮面黄色釉面质感材质，调整材质的反射参数与高光粗糙度，模拟陶瓷或喷塑钣金表面的光滑亮泽效果，还原真实成品的视觉质感；底部承托结构采用青蓝色哑光硬质塑料材质，与亮面盆体形成视觉层次区分，顶部的控制按钮采用鲜红色亮面材质，搭配金属质感的环形包边，突出功能部件的视觉辨识度。设计过程中充分考虑钣金成型的工艺可行性，所有转角位置均设置了符合板材弯折要求的圆角半径，避免出现小于板材厚度的锐角结构，减少冲压模具的加工难度与成型过程中的废品率；盆体的侧壁厚度均匀一致，符合钣金拉伸工艺的料厚均匀性要求，防止拉伸过程中出现局部料厚过薄导致的破损问题。整体结构在满足洗手盆使用功能的前提下，尽可能简化成型工序，仅需通过落料、拉伸、切边、冲孔几道核心钣金工序即可完成成品加工，兼顾了结构实用性与生产加工的经济性，可作为卫浴类钣金产品设计、钣金成型工艺教学的参考案例，也可直接用于相关产品的开发打样参考。
