万向节连接接头结构三维设计作品

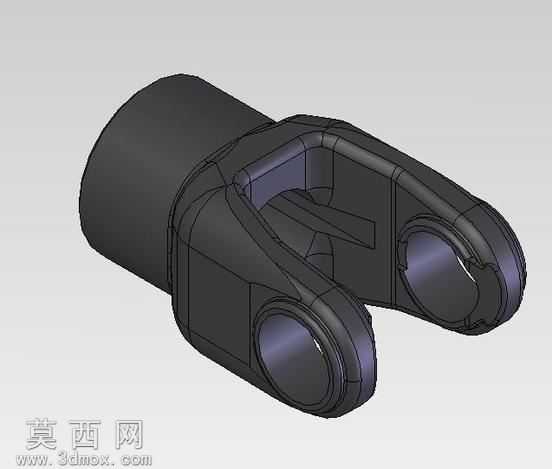

本作品为万向接头的三维参数化建模成果，建模过程中以机械传动领域的实际应用需求为核心设计依据，严格遵循机械零件的加工工艺规范与装配配合公差要求完成整体结构搭建。建模阶段首先完成基准轴、基准面的定位搭建，以接头的同轴安装端为基础特征，通过拉伸、凸台切除等基础建模命令生成圆柱连接基体，保证基体的圆柱度、同轴度形位公差符合实际装配要求，为后续叉形铰接结构的搭建提供精准的定位基准。针对叉形铰接端的双叉耳结构，建模时采用对称建模思路，先完成单侧叉耳的轮廓草绘，通过拉伸生成单侧实体后，以中心基准面为对称面完成镜像操作，保证两侧叉耳的位置度、同轴度完全一致，避免后续装配十字轴时出现卡滞、偏磨的问题；叉耳端部的铰接孔采用高精度切除命令生成，孔壁预留合理的装配间隙，同时在孔端设计了适配卡簧的限位槽结构，还原真实万向接头的轴向限位设计，保证十字轴装配后不会出现轴向窜动。在细节结构处理上，针对基体与叉耳连接的过渡位置，采用可变半径圆角命令完成应力过渡结构设计，避免直角连接带来的应力集中问题，提升零件在交变扭矩载荷下的结构强度；圆柱连接端的内壁设计有适配传动轴的配合面，同时预留了键槽安装位，还原真实零件的扭矩传递结构，保证动力传递过程中的连接可靠性。材质与渲染阶段，为模型赋予哑光合金钢材质，调整材质的粗糙度、金属度参数还原锻造钢材的真实质感，同时添加合理的环境反射效果，清晰呈现零件的轮廓边线与结构细节；渲染时采用柔和的工业产品布光方案，通过多组光源的角度调整，避免模型表面出现过曝或死黑区域，完整展现叉耳结构、铰接孔、过渡圆角、连接基体的所有结构特征。整个建模过程完全还原万向接头的真实工作结构，各特征之间的父子关系清晰，参数可编辑调整，能够直接用于装配验证、工程图导出、3D打印样件制作等后续应用场景，完整呈现了万向接头实现变角度扭矩传递的核心结构原理。
