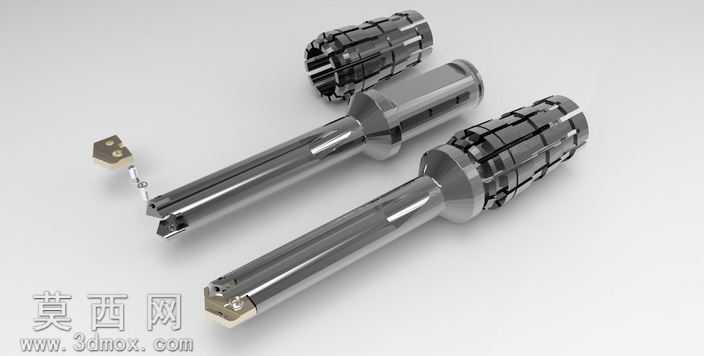

车床用18毫米提示插入式尖钻夹头组件

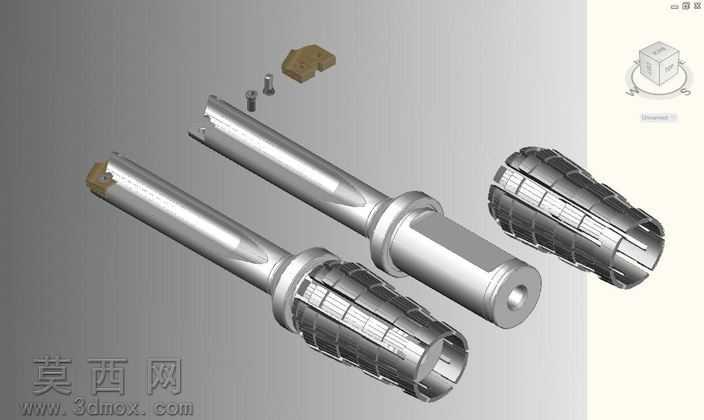

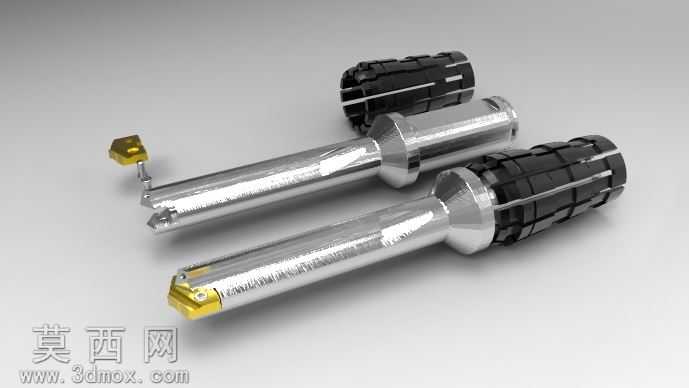

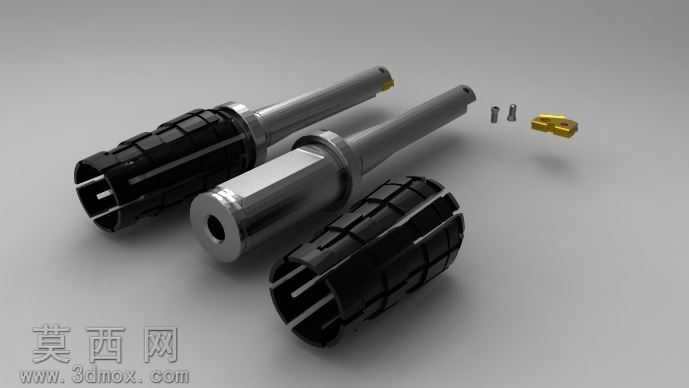

本模型为车床配套使用的提示插入式尖钻夹头组件，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工刀具夹持部件的实际尺寸规范，对夹头主体、锁紧套、配套紧固件、定位块等所有零件进行独立建模后完成整体装配，完整还原了插入式钻夹头的装配逻辑与配合关系。模型渲染阶段采用金属材质与工程塑料材质分层处理，夹头的金属柄部与主体部分赋予高反光镀铬钢材材质，调整粗糙度参数还原金属加工后的冷冽光泽，表面的细微加工纹理通过凹凸贴图实现，避免材质表现过于光滑失真；外层的锁紧防滑套赋予哑光黑色工程塑料材质，表面的防滑槽结构做了细节倒角处理，还原实际产品握持旋转时的防滑触感，配套的小型螺丝、定位块等零件分别赋予对应金属与硬质合金材质，不同零件的材质区分清晰，能够直观分辨各部件的功能分区。结构设计上，该插入式钻夹头采用莫氏锥柄插入结构，适配车床尾座的标准锥孔安装需求，夹头内部采用弹性胀紧结构，通过旋转外层锁紧套即可实现内部夹爪的同步收放，完成不同直径钻头的装夹固定，18毫米的插入段尺寸经过公差匹配设计，保证安装后的同轴度精度，满足车床钻孔加工的跳动精度要求。设计过程中重点考量了夹头的装夹稳定性与拆装便捷性，对夹爪的开合行程、锁紧套的旋转阻尼、锥柄的配合锥度都做了参数化校验，同时预留了刀具安装的定位基准，确保模型可直接用于工程出图、加工工艺模拟以及车床配套工装的虚拟装配验证，整体模型结构完整无破面，装配关系清晰，能够直观展示插入式钻夹头的工作原理与结构组成。
