趣味重力滚珠轨道演示装置结构设计

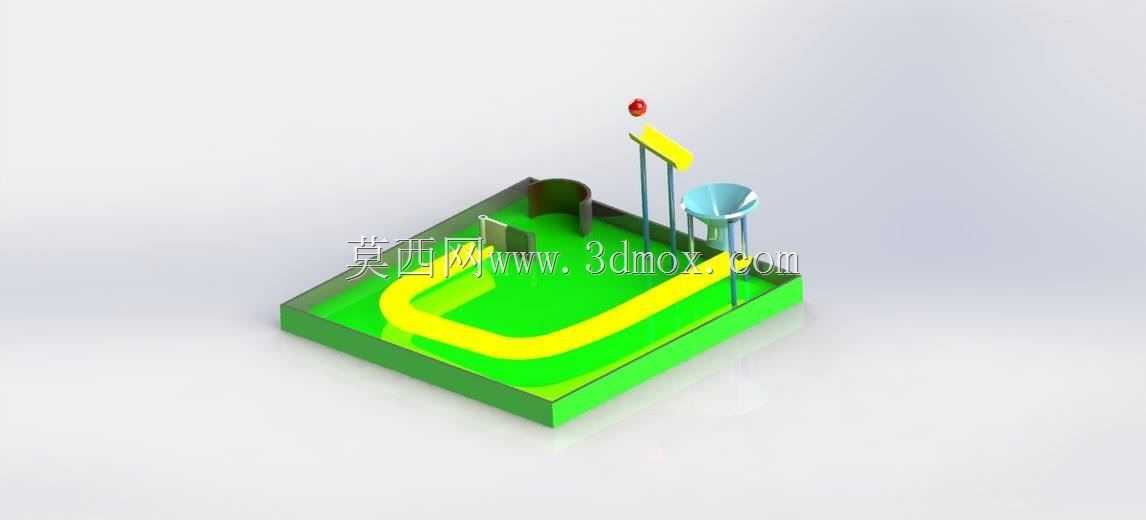

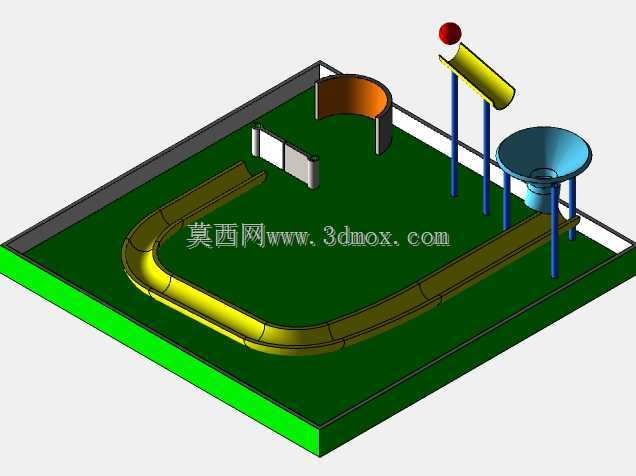

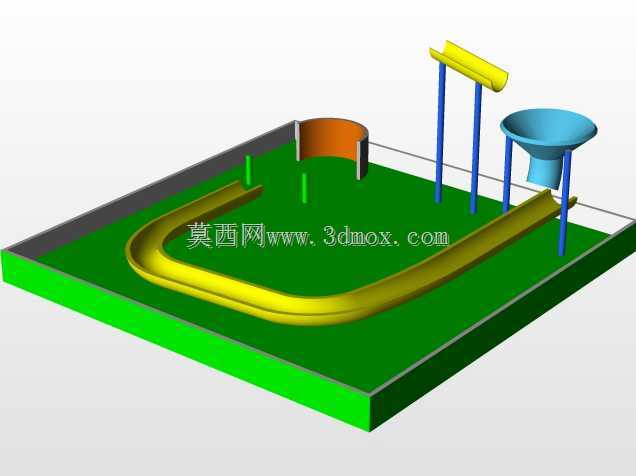

　　确保滚珠在高速滚动经过弯道时不会因离心力脱离轨道，轨道槽的截面尺寸与配套滚珠的直径保持0.8mm的单侧间隙，既不会因为间隙过大导致滚珠运行卡顿，也不会因为间隙过小出现卡滞问题。装置的入料端设置了倾斜式导料板，导料板通过两根垂直立柱固定在基座上方，导料板的倾斜角度设置为32度，这个角度是经过多轮测试得出的最优值，既能够保证滚珠从导料板滑下时获得足够的初始加速度，也不会因为角度过大导致滚珠冲出起始轨道。导料板旁侧设置了漏斗式接球座，接球座的上口直径为下口直径的2.5倍，能够方便承接从高处落下的滚珠，下口与轨道起始端精准对接，保证滚珠能够顺畅进入运行轨道。在结构设计过程中，所有立柱的安装位置都经过同轴度校验，这款重力滚珠轨道装置，核心依托重力势能驱动实现滚珠的循环运动演示，常应用于中小学物理教学教具、科技馆互动展项、桌面趣味机械摆件场景，能够直观展示重力势能与动能的转化过程，帮助观察者理解机械运动中能量传递、轨道导向的基础原理。从结构组成来看，装置整体采用一体化基座承载所有功能组件，基座为矩形槽式结构，边缘做加高围挡设计，能够避免滚珠在运动过程中脱出运行轨道，基座表面铺设的亮绿色层为耐磨防滑的轨道承载面，既可以降低滚珠滚动过程中的摩擦损耗，也能通过鲜明的色彩区分轨道区域与安装区域，提升装置的视觉辨识度。轨道主体采用闭环式弯曲布局，黄色的导向槽沿基座轮廓做平滑圆弧过渡，所有弯道位置的曲率半径经过反复校核，

　　每根立柱与基座的连接采用嵌入式安装加粘接固定的方式，能够承受长期运行过程中的振动载荷，不会出现立柱倾斜、导料板移位的问题。装置的整体外形尺寸控制在200mm×180mm×120mm的范围内，安装边界仅需要预留220mm×200mm的平整台面即可，不需要额外的固定连接件，直接放置在水平台面上就可以稳定运行，适合在桌面、展架等多种场景下布置。从功能实现逻辑来看，滚珠从导料板顶端释放后，沿倾斜导料板加速滑入闭环轨道，沿弯曲轨道完成一周循环运动后，会沿轨道末端的抬升段冲入漏斗式接球座，再次回到起始位置等待下一次释放，整个运动过程不需要额外的动力输入，完全依靠重力作用完成能量转换。设计过程中对轨道的拼接位置做了无缝处理，

　　所有轨道接缝处的高度差控制在0.1mm以内，避免滚珠经过接缝时出现跳动、卡顿的问题，轨道的壁厚设置为2mm，采用硬质耐磨材质加工，能够承受上万次滚珠滚动的磨损，不会出现轨道变形、槽宽扩大的问题。针对演示场景的使用需求，装置的所有外露边缘都做了R2的圆角处理，没有尖锐棱角，避免教学演示过程中出现划伤风险，所有组件的连接位置都做了隐蔽式处理，从外部看不到明显的粘接痕迹或者连接缝隙，整体外观整洁流畅。在实际应用中，这款装置既可以作为物理课堂的演示教具，帮助学生具象化理解重力、动能、离心力等抽象的物理概念，也可以作为桌面趣味摆件，放置在办公区域、展会展台作为互动展示元素，还可以作为机械结构设计的教学案例，帮助入门学习者理解轨道导向、

　　势能驱动类结构的设计要点。设计时还考虑了拆装维护的需求，所有功能组件都可以从基座上单独拆卸，当某个组件出现磨损时，不需要更换整个装置，只需要替换对应的磨损件即可，大幅降低了后期的维护成本。轨道的弯道位置做了局部加厚处理，因为滚珠经过弯道时对轨道侧壁的冲击力更大，加厚处理能够提升该位置的结构强度，延长轨道的使用寿命，导料板的表面做了抛光处理，降低表面粗糙度，减少滚珠下滑过程中的摩擦阻力，保证初始加速度的稳定性。接球座的内壁做了光滑圆弧过渡，不会出现滚珠卡滞在接球座内部的问题，接球座与轨道末端的对接位置做了导向斜面，能够引导滚珠精准落入轨道起始端，不会出现对接错位的问题。整个装置的结构没有复杂的传动组件，不需要外接电源或者气源，纯机械结构即可实现完整的运动演示，故障率极低，适合长期无维护使用。
