创意木质滑道保龄球互动摆件结构设计

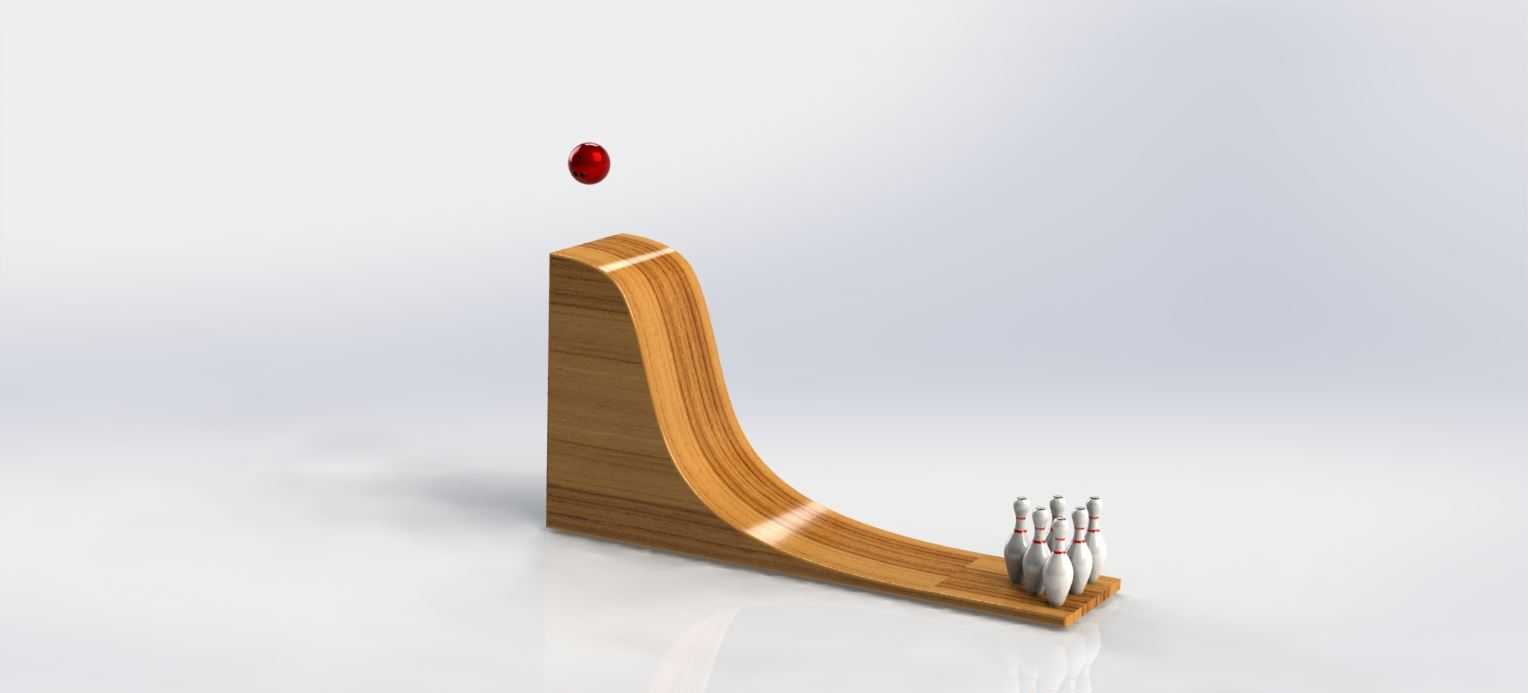

这款互动式保龄球摆件主要面向桌面休闲场景、文创展示空间以及青少年科教体验场景使用，可作为桌面减压互动装置放置在办公区休息角、文创展厅体验区，也可作为机械结构认知教具用于基础结构原理科普，帮助体验者直观理解重力导向、物体滚动摩擦的基础物理特性。整套装置核心由弧形木质滑道、标准比例保龄球瓶组、滚动撞击小球三部分构成，滑道采用大曲率顺滑过渡设计，从高位落球点到低位瓶台全程无棱角突变，能够保证小球依靠自身重力沿滑道自然加速下滑，不会出现卡顿、跳脱轨道的问题。设计初期首先确定落球点与瓶台的高度差，通过多次调整滑道曲率半径，匹配小球滚动过程中的离心力边界，确保小球在滑道最陡段也不会脱离轨道面；瓶台区域设置了浅定位凹槽，每个保龄球瓶的放置位置对应标准保龄球瓶位布局，既能够保证被撞击时瓶体顺利倾倒，也能在复位时快速对齐位置，无需反复调整。建模阶段先绘制滑道的中心引导线，以引导线为路径扫描生成滑道基础实体，再对滑道两侧的挡边做加厚处理，挡边高度设置为小球直径的三分之一，既能够起到防脱轨的限位作用，也不会遮挡小球滚动的观察视野；木质纹理的外观通过曲面贴图映射实现，贴合实际木质摆件的加工质感，保龄球瓶按照真实保龄球瓶的比例做等比例缩小，瓶身的曲面做连续曲率过渡，保证撞击时的受力传导与真实场景一致。安装边界上，整套装置的底部为平面支撑结构，可直接放置在水平桌面使用，无需额外固定件，整体占用的桌面空间较小，不会对周边办公物品造成干涉；滑道高位的落球点做了内凹定位设计，使用者放置小球时无需刻意对准，只要将小球放在落球区域即可自然沿滑道下滑。建模过程中先完成整体骨架线的搭建，确认各段曲率、高度差的参数符合运动要求后，再逐个生成零件实体，最后完成整体装配校验，检查各零件之间不存在干涉问题，同时对滑道的内表面做光滑度处理，模拟实际木质打磨后的表面摩擦系数，保证小球滚动过程的流畅性。
