卷线式桌面线缆收纳整理器结构设计

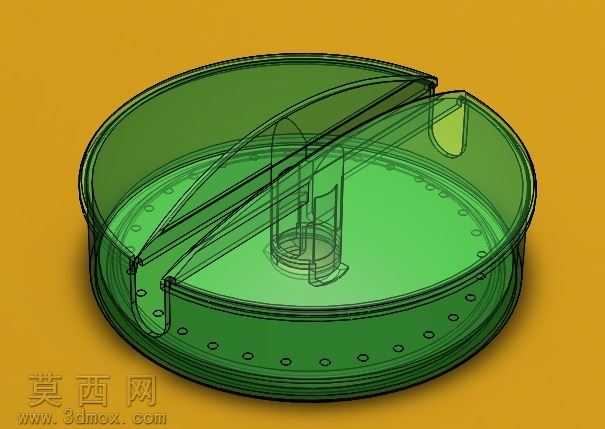

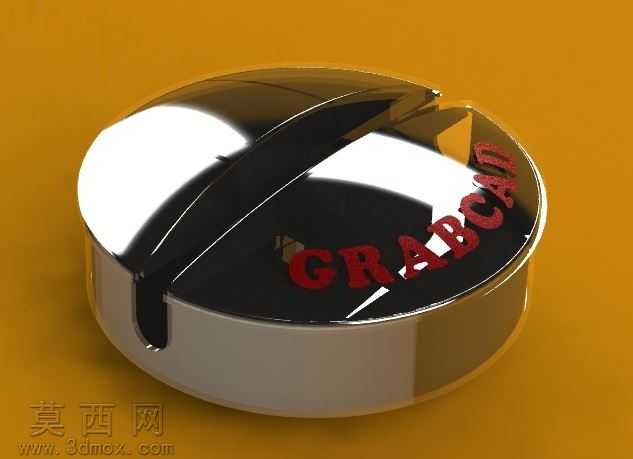

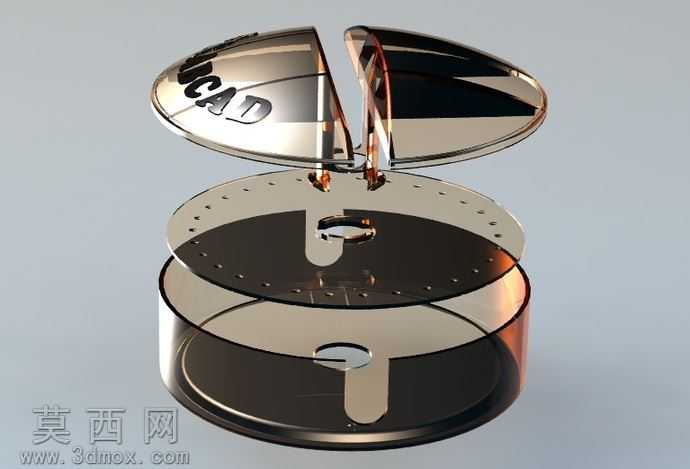

本作品为桌面线缆收纳整理用卷线工具，整体采用分层同轴式结构设计，建模阶段以SolidWorks为核心工具完成全参数化特征搭建，首先绘制中心定位基准轴，依次完成底座、中层隔盘、上盖三个核心部件的轮廓草绘，通过拉伸、旋转切除、圆周阵列等特征完成各层盘体的走线缺口、定位孔、中心转轴配合位的细节构建，所有配合间隙均参照注塑成型工艺公差预留0.15-0.2mm的装配余量，确保各层盘体可绕中心轴顺畅转动实现卷线动作。渲染阶段采用KeyShot完成材质与光影调试，主体部件选用高透聚碳酸酯材质，调整折射指数为1.58、粗糙度参数为0.08，还原透明PC材质的通透质感与边缘高光折射效果，上盖表面的标识采用贴花工艺叠加金属镀铬材质层，模拟激光雕刻后镀铬的亮面金属质感，场景搭建采用柔光顶光搭配侧方补光，弱化硬阴影突出产品的分层结构与材质通透度，同时在盘体边缘添加微弱的环境反射，提升整体渲染的真实感。结构设计上采用无额外弹簧的手动卷绕逻辑，三层盘体的错位走线缺口可分别固定线缆两端，转动上层盘体即可将手机充电线、小型电器线缆均匀缠绕在盘体夹层内，避免线缆缠绕打结，整体外壳采用圆润无锐角的边缘处理，所有棱边均做R2-R3mm的圆角过渡，既符合日常手持使用的触感需求，也适配注塑成型的脱模工艺要求，避免出现应力集中导致的部件开裂问题。设计思路围绕家用桌面理线的轻量化需求展开，整体尺寸控制在掌心可握持的范围，无需额外复杂卡扣结构，依靠盘体间的轻微阻尼即可固定收卷后的线缆长度，适配直径3-6mm的各类常见细软线缆，生产阶段可采用聚碳酸酯注塑成型，单套模具即可完成所有部件的批量生产，有效控制家用小工具的生产成本，兼顾实用性与外观精致度，既可以作为桌面理线工具使用，通透的材质外观也可作为桌面装饰小物件。
