LED照明控制用压力传感开关模组结构

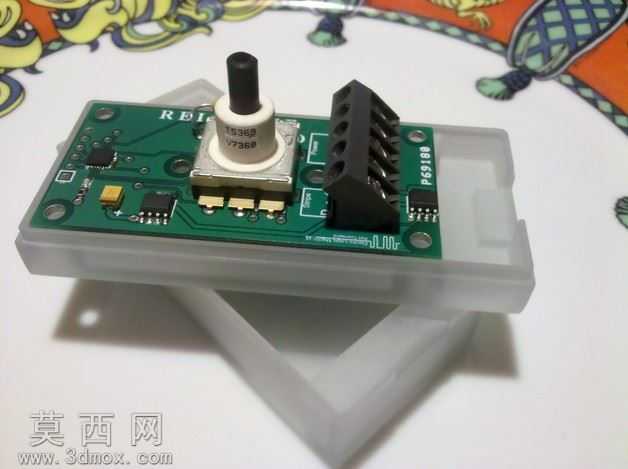

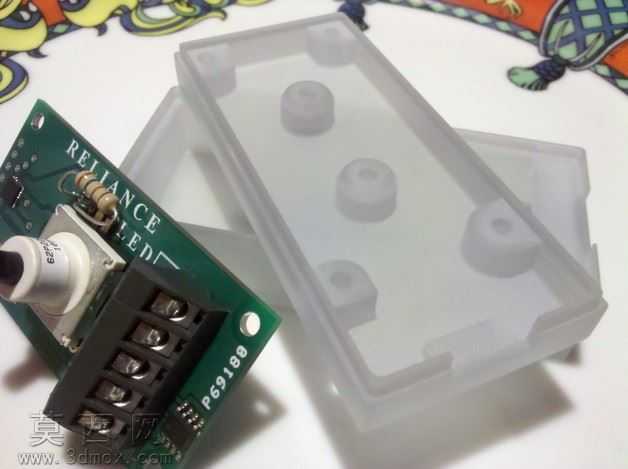

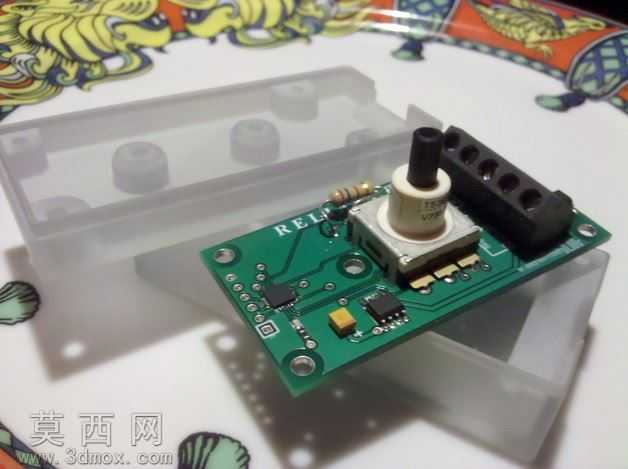

本作品为面向LED照明控制场景的小型原型压力传感开关模组三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各零部件的独立建模，再按照实际装配约束完成整体组合，完整还原模组的真实结构与装配关系。建模阶段首先处理核心PCB电路板部分，严格按照实物尺寸绘制板件轮廓，精准定位板上的安装孔位、焊盘位置，对板载的贴片电容、贴片芯片、黄色钽电容等小型电子元件，均按照实物外形尺寸建立等比例模型，还原元件在板上的排布位置与焊接贴合状态。针对核心压力传感元件，建模时重点还原其金属基座的方正结构、顶部白色绝缘柱体的阶梯造型，以及柱体顶端黑色按压轴的圆柱形态，同时还原金属基座引脚与电路板焊盘的对应连接结构，保证传感元件的安装位置与实际产品一致。侧边的黑色接线排座建模时，逐一还原排座上的接线插孔、侧边的固定卡扣结构，以及排座底部与电路板贴合的安装面，还原排座的插拔接线功能结构。外部的半透明塑料保护壳体采用半透明磨砂材质参数设置，建模时还原壳体的方正轮廓、侧边的卡扣结构，以及壳体与电路板之间的限位卡槽，保证壳体可以完整包覆电路板边缘，同时预留出传感元件、接线排座的外露开口，不影响元件的正常功能使用。壳体下方的三角支撑底座建模时还原其直角支撑结构、平整的安装接触面，以及与上部壳体的配合卡位，保证模组放置时的稳定性。渲染阶段针对不同部件匹配对应材质：PCB板采用绿色阻焊层材质，表面添加丝印层的字符纹理还原真实板件标识；金属传感基座采用哑光金属材质，顶部白色柱体采用哑光工程塑料材质，黑色按压轴采用光滑硬质塑料材质；接线排座采用黑色阻燃塑料材质；半透明外壳采用半透磨砂PC材质，设置合适的透明度与粗糙度参数，模拟真实塑料外壳的朦胧透光质感；支撑底座采用浅灰色哑光塑料材质。整体建模过程严格遵循实物的装配逻辑，各部件之间的配合间隙、安装限位均按照实际产品的公差要求设置，既保证模型的外观还原度，也可用于后续的结构验证、装配模拟以及3D打印样件制作，适配LED照明控制场景的产品开发验证需求，可直观展示该开关模组的内部元件布局与外部装配结构，为产品的迭代优化提供直观的三维参考。
