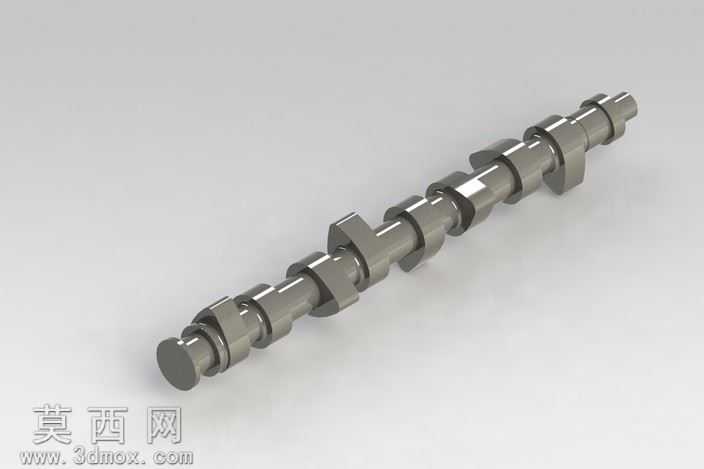

内燃机进排气控制凸轮轴三维结构设计

本凸轮轴三维模型采用参数化建模方式完成整体构建，建模过程中先以基准轴为核心定位参考，依次绘制各档支撑轴颈的回转截面轮廓，通过回转特征生成整根轴的基体结构，保证各轴颈的同轴度公差符合内燃机零部件的设计规范。针对轴体上分布的多组凸轮轮廓，建模时先根据配气相位要求绘制桃形截面的精确曲线，通过拉伸特征生成单个凸轮实体后，按照发动机点火顺序对应的凸轮相位角，沿基准轴方向依次阵列排布各凸轮单元，同时对每个凸轮与轴体的衔接位置做圆角过渡处理，避免应力集中问题。模型完成基础结构搭建后，对轴体上的润滑油道、定位卡槽、端部连接结构等细节特征逐一进行细化，通过切除拉伸、扫描切除等命令完成油道的贯通设计，保证油道路径的流畅性，同时在轴端加工出适配正时传动部件的连接结构，还原真实零件的装配接口。材质设置上为模型赋予合金钢材质属性，调整金属材质的粗糙度、反射率参数，模拟经过精加工后的金属表面质感，渲染时采用柔和的侧方打光方案，突出凸轮轮廓的曲面变化与轴体的圆柱面质感，清晰展现各凸轮的型线差异与轴体的阶梯结构。整个模型的结构设计严格参照内燃机凸轮轴的实际工作逻辑，各凸轮的相位角度差、轴颈的直径尺寸、凸轮的升程轮廓均经过参数校验，既保证了外观与真实零件的一致性，也保留了完整的结构参数，可用于后续的装配模拟、运动仿真以及结构力学分析，能够直观展现凸轮轴在配气机构中控制气门启闭时序的核心作用，还原动力传递过程中凸轮型线对气门升程的控制逻辑。
