胰岛素注射笔医疗产品结构设计

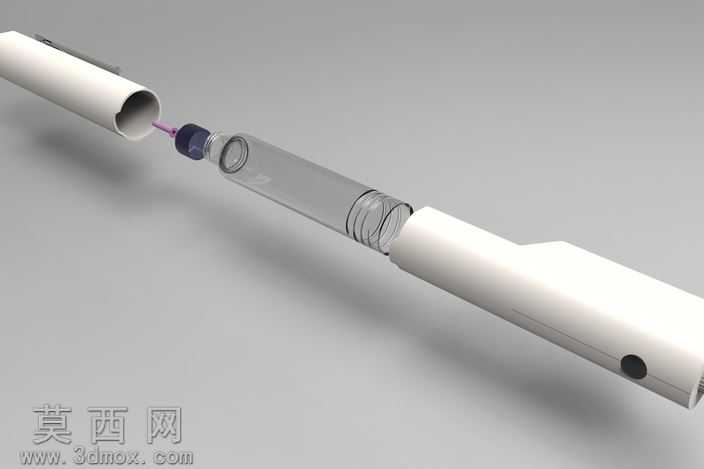

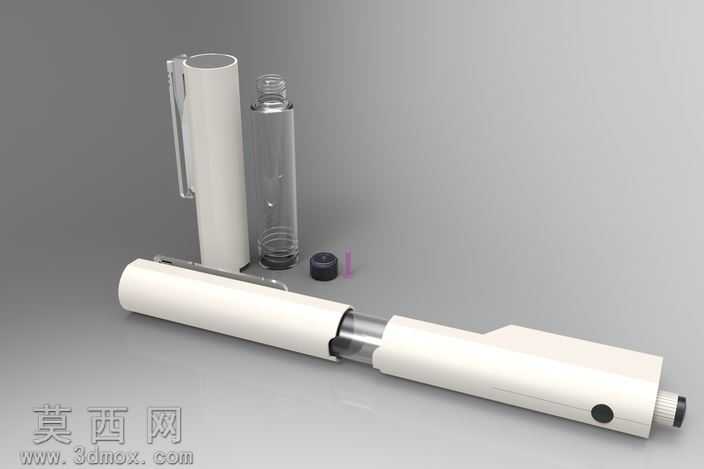

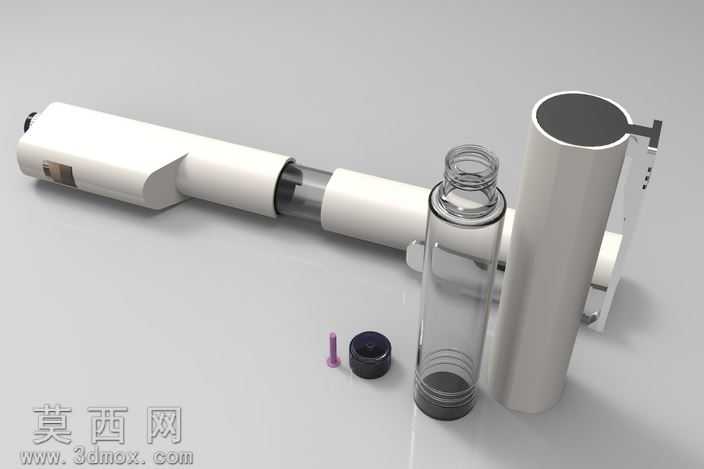

本作品为胰岛素笔的三维结构设计模型，采用SolidWorks完成全参数化建模，完整还原了笔式胰岛素注射器的全部装配结构与细节特征。建模过程中严格遵循医疗注射器械的尺寸规范，对笔身主体、药剂容纳仓、笔帽、剂量调节旋钮、注射推压部件、密封胶塞等所有零件进行了独立建模，各零件间的配合公差经过严谨校验，确保装配关系符合实际生产的装配逻辑。渲染阶段采用哑光医疗级白色塑料作为笔身主体材质，还原了医用高分子材料的细腻磨砂质感，透明药剂仓部分使用高透光学塑料材质，设置了符合真实光线折射规律的材质参数，清晰展现内部药剂容纳空间的结构，金属部件采用哑光拉丝金属材质，黑色功能按键使用软胶质感材质，不同材质的质感区分明确，整体渲染效果贴近真实量产产品的视觉表现。结构设计上采用笔式便携造型，整体为细长圆柱形态，拆分状态下可清晰看到笔身分为外保护壳、药剂仓容纳段、剂量调节与推注段三个核心部分，笔夹结构集成在笔帽外侧，方便日常随身携带，笔帽与笔身采用卡扣式配合，可牢固保护内部针头与药剂仓，剂量调节旋钮设置在笔身尾端，带有防滑纹理设计，方便使用者旋转调节注射剂量，推压按键设置在旋钮中心，符合常规注射笔的操作逻辑。设计过程中充分考虑糖尿病患者日常使用的操作便利性，所有外露部件均做了圆角过渡处理，避免尖锐棱角造成使用划伤，整体结构紧凑，零件拆分合理，既满足药剂更换、剂量调节、注射操作的功能需求，也兼顾了便携收纳的使用场景，模型完整呈现了产品的爆炸拆分状态与装配完成状态，可直观展示各零件的装配位置与配合关系，为该类医疗给药器械的结构优化、外观迭代提供了清晰的三维参考。
