仿生功能型机械义肢手臂结构设计

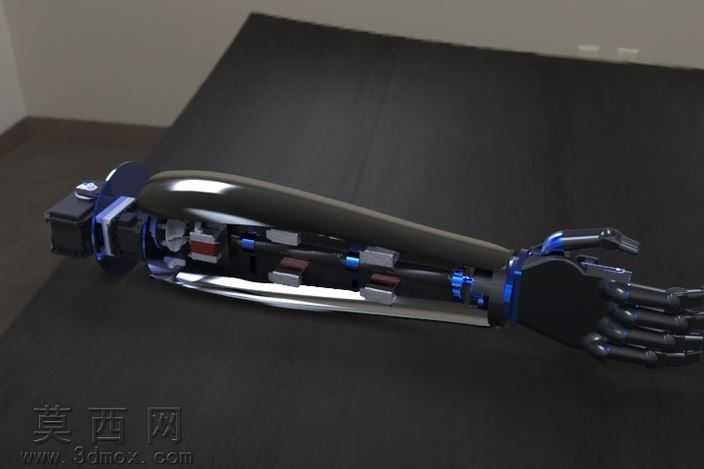

本作品为功能型仿生机械义肢手臂的三维设计成果，建模阶段依托NX软件完成全参数化结构搭建，从整体仿生比例到内部传动构件均遵循人体前臂的运动逻辑进行尺寸校准，保证外观形态与真实手臂的贴合度。建模过程中先完成主体外壳的曲面构建，采用流线型曲面造型模拟人体前臂的自然轮廓，外壳做分件处理预留内部构件的装配空间，同时兼顾义肢佩戴的贴合性与外观的拟真度。内部结构设计上，分层布置动力传动组件，对应手指、腕部的独立运动需求设置多组传动单元，手指部分采用多段铰接结构模拟指关节的弯折自由度，每段指节的转动限位均做参数化约束，避免运动干涉；腕部设置回转与摆动的复合连接结构，可实现多维度的姿态调整，满足日常动作的角度需求。材质与渲染环节，外壳主体采用哑光黑硬质工程塑料材质，模拟义肢常用的医用耐磨外壳质感，金属传动构件赋予亮面金属材质区分结构属性，关节衔接处的蓝色构件做半透明高亮材质处理，既区分功能模块也提升整体视觉层次感；渲染场景采用深色哑光台面作为承载，搭配柔和的室内漫反射光照，清晰呈现内部结构的排布逻辑与外壳的曲面流畅度，半剖视角的展示方式可直观呈现内部传动件的装配关系。设计思路上以功能实用性为核心，在保证结构强度的前提下尽可能压缩内部构件占用空间，让整体外形更贴近真实手臂比例，各运动模块的布局充分考虑义肢的动力走线与后期维护便利性，铰接部位预留足够的装配间隙保证运动顺畅，同时对易磨损的传动接触面做结构强化处理，提升整体使用寿命，整体设计兼顾仿生拟真外观与实际运动功能需求，可作为义肢结构研发的参考方案。
