该协会XR701工业机械臂三维设计作品

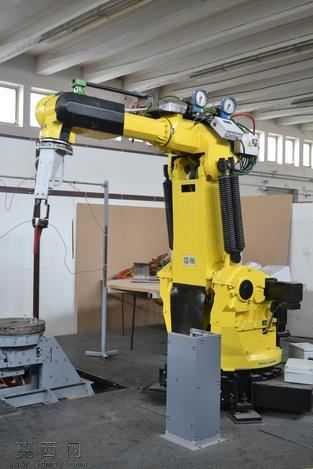

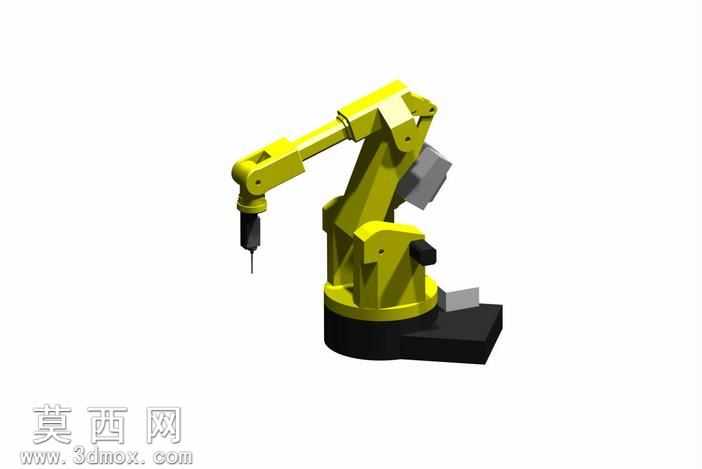

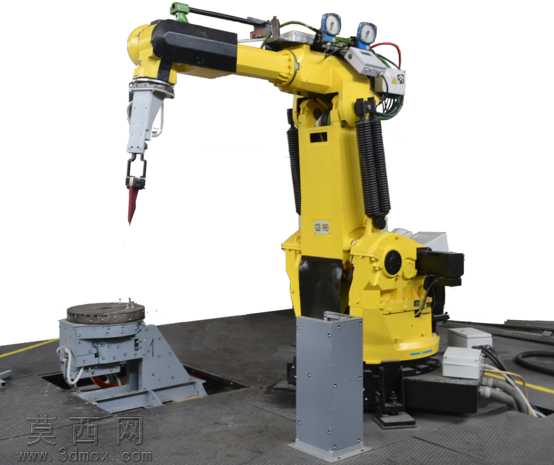

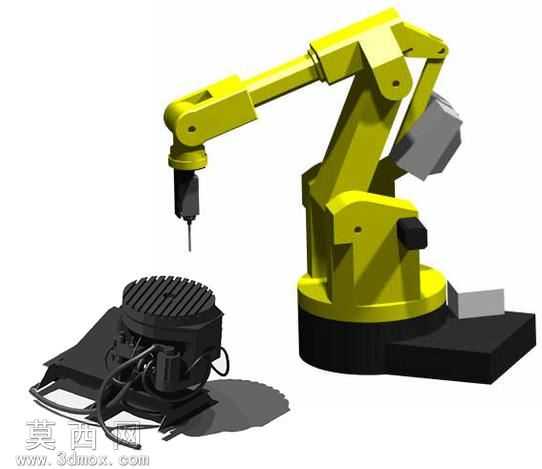

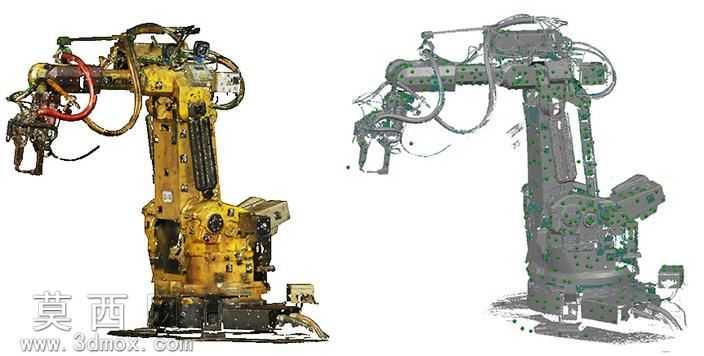

本作品为六轴串联式工业机械臂的三维数字化设计成果，整体建模过程严格遵循工业机械臂的真实结构比例与运动逻辑完成搭建。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，先逐一完成底座回转支承结构、大臂摆动关节、小臂俯仰关节、腕部旋转关节、末端执行器安装接口等独立零部件的参数化建模，对每个转动副的配合间隙、轴孔同轴度、安装定位面都做了符合机械加工规范的细节还原，确保后续装配体可完成真实的运动仿真验证。材质与渲染环节，针对机械臂不同部件的工业应用特性做了区分：主体承载结构件采用亮黄色工业防护漆材质，还原了现场工业设备的标准涂装质感，表面添加了细微的磨砂颗粒效果模拟真实漆面的哑光触感；底座配重块、末端安装法兰等铸铁部件采用深黑色铸铁材质，添加了轻微的金属氧化质感与边角磨损细节，还原铸件的厚重质感；关节处的密封端盖、线缆防护结构采用深灰色工程塑料材质，不同材质的粗糙度、反光度参数经过反复调试，渲染输出的效果可清晰区分不同功能部件的材质差异。结构设计上，该机械臂采用经典的六自由度串联构型，底座可实现360度水平回转，大臂、小臂分别通过伺服电机驱动实现俯仰摆动，腕部集成三个转动轴可实现末端工具的任意姿态调整，末端预留了标准的工具快换接口，可适配焊枪、夹爪、吸盘等多种工业执行工具；底座侧边延伸出的安装平台用于放置控制柜接线端子、气动管路接口等附属部件，整体重心经过配重计算，确保大臂伸展至最大行程时设备仍保持稳定。设计过程中充分考虑了工业现场的实际使用需求，对每个关节的运动行程做了合理的限位结构设计，避免运动过程中出现线缆拉扯、结构干涉的问题，所有走线槽都做了隐藏式设计，既保证外观整洁，也可避免生产现场的粉尘、切削液对线路造成损伤，整体模型可直接用于教学演示、自动化产线方案仿真、虚拟调试等场景。
