直列四缸曲柄连杆活塞组结构三维设计

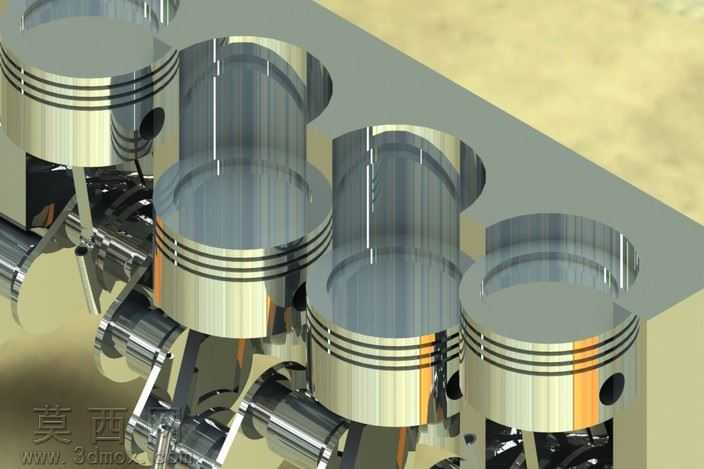

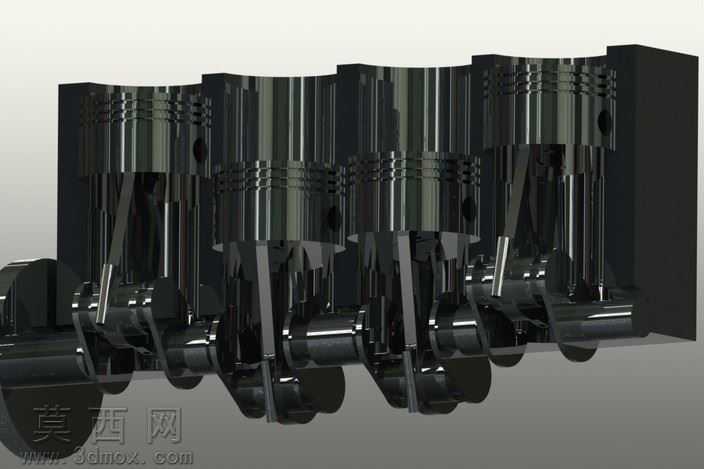

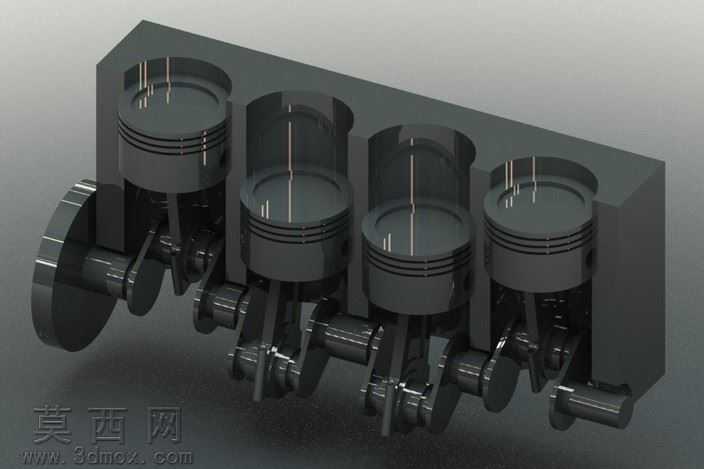

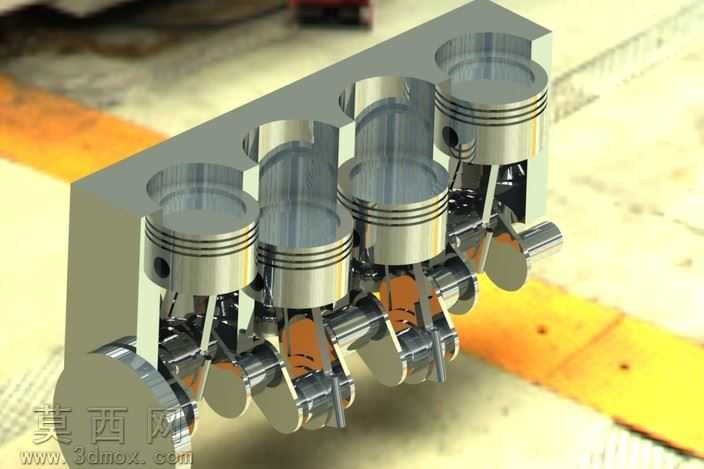

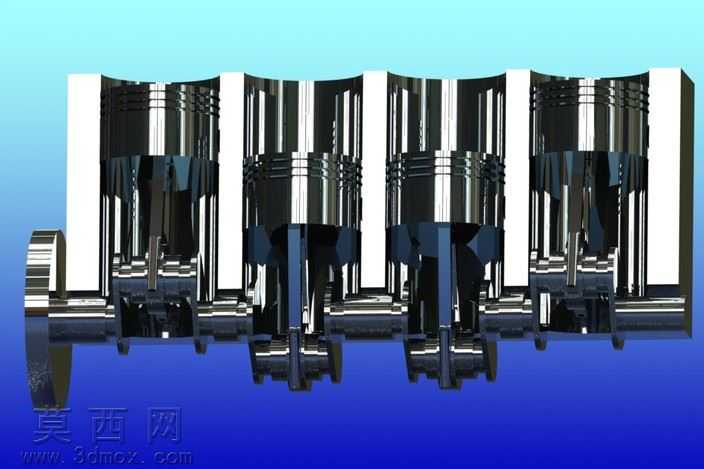

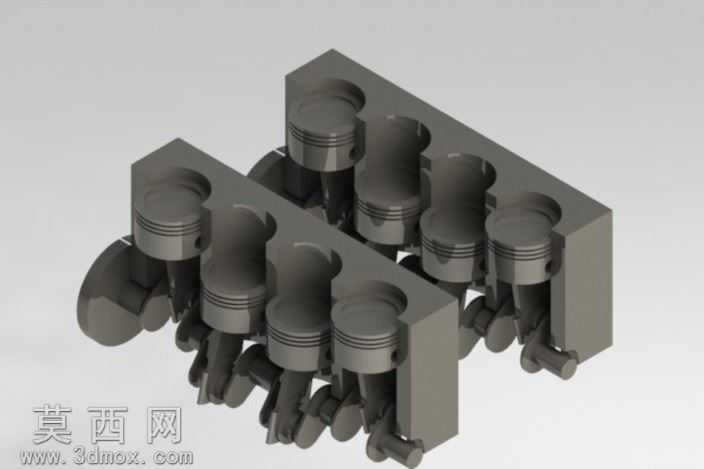

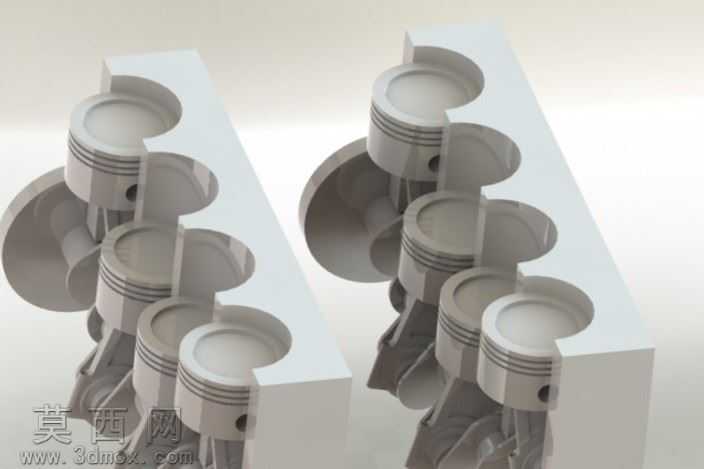

本作品采用SolidWorks完成全参数化三维建模，聚焦直列四缸动力单元的核心运动组件，省略缸头部分以清晰展示内部运动机构的装配关系与传动逻辑。建模过程中首先完成曲轴的参数化构建，严格按照四缸发动机的点火间隔角设计曲柄销的相位排布，四个曲柄销两两对应180度相位差，保证运转过程中往复惯性力的平衡抵消，曲轴主轴颈、曲柄臂、平衡块均按照实际力学结构设计，平衡块的轮廓采用圆弧过渡处理，既满足动平衡需求也兼顾加工工艺合理性。随后完成连杆组件的建模，连杆大头采用剖分式结构匹配曲轴曲柄销的装配，小头设置活塞销安装孔，杆身采用工字形截面设计，在保证结构强度的前提下尽可能降低往复运动质量，减少运转过程中的惯性载荷。活塞部分建模还原了活塞裙部、活塞环槽、活塞销座的典型结构，活塞环槽预留了标准的气环、油环安装位置，裙部设计有适配往复运动的微椭圆轮廓特征，符合实际活塞的设计规范。装配阶段严格按照实际机械装配约束关系添加配合，曲轴与机体支撑位设置同轴心转动配合，连杆大头与曲柄销、连杆小头与活塞销均设置转动配合，活塞与缸套位置设置滑动导向配合，完整还原曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的运动逻辑。渲染阶段采用深色金属材质赋予曲轴、连杆部件，通过高反光金属材质表现机加工金属零件的质感，活塞部件采用稍浅的金属材质区分不同零件，背景采用中性灰色调突出主体结构，通过光影调整清晰展现各零件的装配层次与结构轮廓，所有零件间无干涉、无错位，装配关系完全符合实际机械结构的设计要求，可直接用于运动仿真演示、结构教学展示以及相关动力部件的设计参考，清晰展现四缸动力核心的运动传递原理与典型结构特征。
