230型角磨机固定作业支撑支架结构

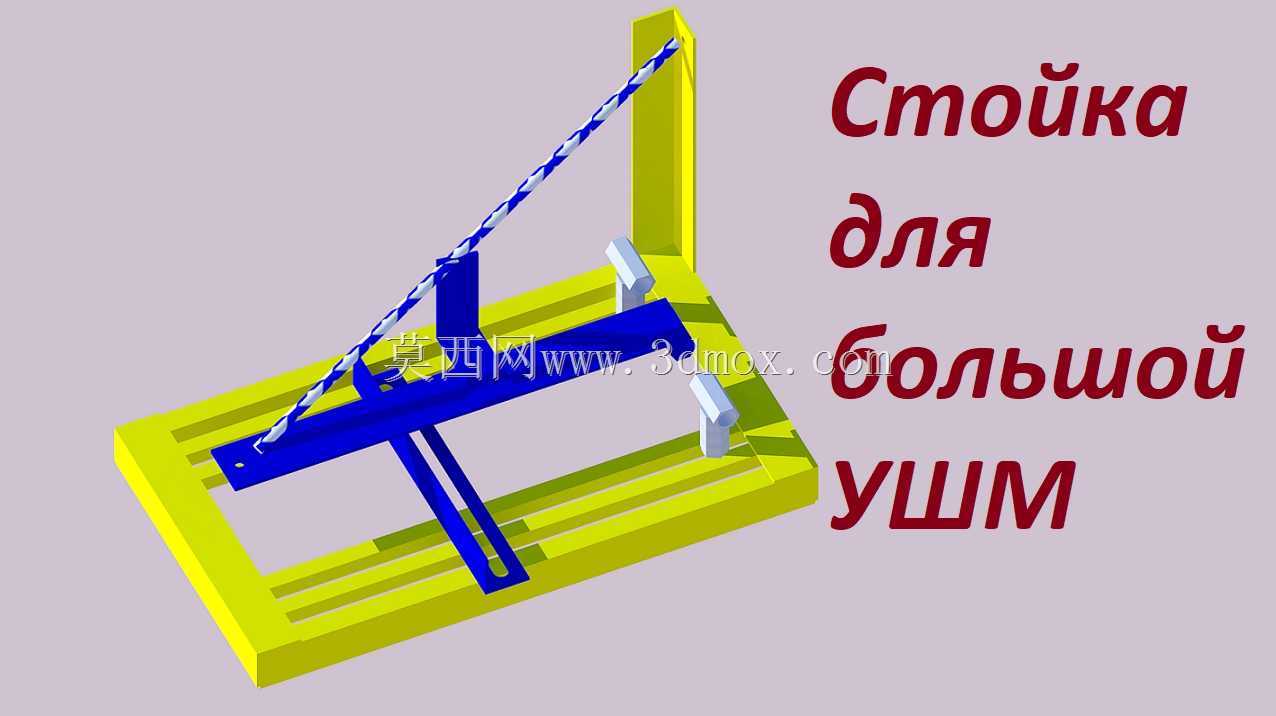

　　在金属加工、五金维修、小型构件预制的日常作业场景里，手持角磨机进行长时间切割、打磨作业时，操作人员需要持续握持设备抵消反扭矩，不仅劳动强度大，还容易因手部抖动出现加工面歪斜、进给量失控的问题，遇到需要精准控制研磨角度、保证切口平直度的工况，手持操作的精度很难稳定达到工艺要求，这款适配230mm规格角磨机的支撑支架，正是针对这类现场作业痛点开发的辅助作业结构。从结构布局来看，支架采用框架式底座作为整体承载基础，底座设置了平行排布的滑槽结构，既可以通过滑槽调整角磨机安装位的前后位置，适配不同长度的加工工件摆放需求，也能借助滑槽配套的紧固压块，将待加工的小型金属构件、型材直接固定在底座平面上，避免加工过程中工件窜动影响精度。

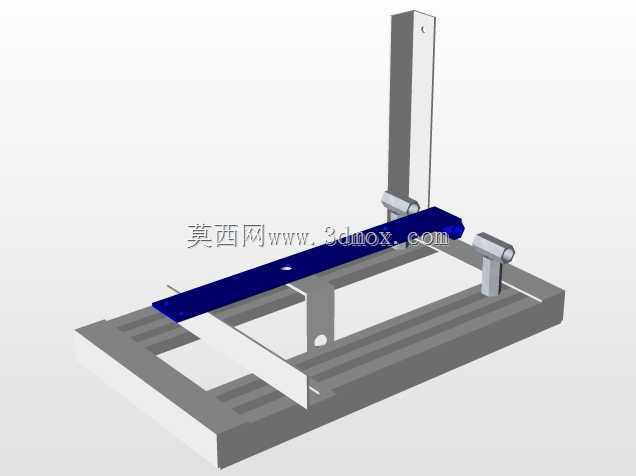

　　支架的竖直支撑臂与底座采用刚性连接，保证整体结构在角磨机高速运转产生振动时不会出现共振偏移，支撑臂上设置的可调式连接臂是核心功能部件，连接臂一端通过铰接结构与竖直臂相连，可以围绕铰接点调整倾斜角度，覆盖0到90度区间内的常用加工角度，调整到位后通过侧边的紧固旋钮锁死角度，无需额外测量就能快速完成平磨、斜切、角度倒角等不同作业的姿态调整。连接臂的另一端设置了与角磨机手柄、机头安装位匹配的固定卡扣，卡扣的安装尺寸适配230mm角磨机的常规壳体轮廓，安装时不需要对原有角磨机进行打孔、改装等破坏性操作，直接通过卡扣和绑带将角磨机锁紧在连接臂上即可，拆装过程快速，需要切换手持作业和固定作业模式时不需要额外工具就能完成转换。

　　考虑到现场作业的复杂工况，支架的所有受力部件都采用等厚板材弯折成型，没有采用薄壁焊接的易损结构，铰接位置的轴套预留了足够的配合间隙，即使作业现场有金属碎屑、粉尘进入铰接缝隙，也不会出现角度调整卡滞的问题。底座的框架结构做了加宽处理，整体重心落在底座中心区域，即使角磨机调整到最大倾斜角度作业时，整体结构的抗倾覆力矩也能满足安全作业要求，不需要额外将支架固定在工作台面上就能稳定使用，适合流动维修、户外临时加工作业的场景。在安装边界设计上，支架整体的横向占用尺寸控制在常规工作台的有效摆放范围内，竖直方向的最大高度不会遮挡操作人员观察加工区域的视线，连接臂的行程范围预留了足够的进给余量，

　　加工时角磨机的磨片可以完全覆盖底座滑槽区域内的工件加工面，不需要反复调整工件的装夹位置。针对研磨作业产生的火花、碎屑飞溅问题，支架的安装位特意将角磨机的排屑方向朝向底座外侧，避免碎屑堆积在滑槽和铰接结构内，日常维护只需要在作业结束后用压缩空气吹净缝隙内的碎屑即可，不需要复杂的拆解保养。从实际使用的适配性来看，这款支架除了配合角磨机完成常规的金属板材切割、焊缝打磨、毛刺清理作业外，调整到固定角度后还可以完成小型刀具的刃磨、型材端面的45度倒角加工，相比手持作业的加工精度提升明显，同时能将操作人员的手部与高速运转的磨片隔离开，降低作业过程中误触磨片、火花飞溅烫伤的安全风险。结构设计上没有采用复杂的传动、调节机构，所有零部件都是常规的板材、标准紧固件，加工制作难度低，后期如果出现部件磨损，现场就能快速更换配件，不需要返厂维修，非常适合小型加工门店、维修班组、工地现场加工等场景配置使用。
