牧田2300设备配套木质原型布线走线槽

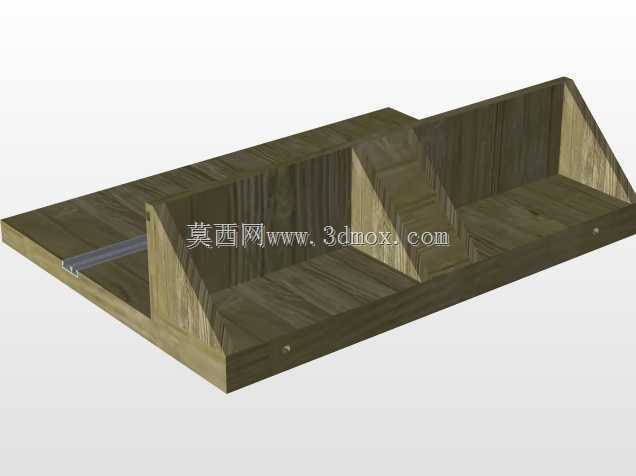

　　在现场设备改造、小型电动工具配套布线的作业场景里，这类木质走线结构常被用于原型验证阶段的线路规整作业，区别于量产阶段采用的金属或阻燃塑料线槽，木质原型件加工周期短、修改调整成本低，非常适合前期方案迭代时快速验证走线布局的合理性。从结构本身来看，整体采用多段腔体分隔的设计思路，不同宽度的槽体对应不同线径的线缆排布需求，靠近侧边的窄槽用于布置单根动力线缆，中间较宽的腔体可容纳多根控制信号线，分隔立板的高度刚好与线缆弯曲半径匹配，避免线缆弯折角度过大造成线芯损伤。槽体底部预留的长条嵌槽是用于嵌入金属固定压条，安装时压条可通过自攻螺丝固定在设备基座平面，不需要在木质槽体上直接打穿固定孔，既保证了槽体结构的完整性，

　　也能在后期调整走线位置时快速拆卸移位，不会在木质构件上留下多余的孔洞影响结构强度。从安装边界来看，整体结构的外轮廓尺寸适配牧田2300类设备的侧边安装空间，槽体一端的斜切收口设计，是为了避让设备本体上的凸起调节旋钮，安装后槽体与设备外壳的间隙控制在3mm以内，既不会出现晃动异响，也不会因为间隙过小导致装配时刮蹭设备表面的漆面。在实际使用过程中，这类原型走线槽除了规整线路走向，还能对裸露的线缆起到基础的防护作用，避免现场作业时工具掉落砸伤线缆绝缘层，同时分隔式的腔体设计可以将动力线与信号线物理隔开，减少强电对弱电信号的干扰，这一点在原型测试阶段尤为重要，能有效排除线路干扰带来的测试数据偏差。设计时特意将槽体的边角做了小圆角处理，

　　没有尖锐的直角棱边，一方面是避免布线作业时划伤操作人员的手部，另一方面也能减少线缆铺设时与槽体边角的摩擦，延长线缆绝缘层的使用寿命。槽体的木质材料选用的是密度均匀的多层胶合板材，相比实木板不容易受潮变形，在车间常规温湿度环境下放置3到6个月不会出现槽体变形导致的卡线问题，完全能覆盖原型测试阶段的使用周期，不需要中途更换走线构件。在布线作业时，线缆可以从槽体上方直接放入对应腔体内，不需要穿线操作，相比封闭式线槽能大幅缩短原型阶段的布线调整时间，测试过程中如果需要增减线缆或者调整线路走向，只需要掀开上方的防护盖板就能操作，不需要拆解整个固定结构。槽体两端的开口高度做了差异化设计，靠近设备接线端的开口高度更低，

　　刚好适配线缆从设备接线端子引出的高度，减少线缆从端子到槽体的悬空长度，避免线缆长期悬空造成的端子受力松动，另一端的开口高度稍高，是为了预留线缆外接时的弯曲空间，方便外接电源线或者信号输出线的接驳操作。从结构强度验证的角度来看，分隔立板的厚度设置为12mm，在槽体内铺满线缆的情况下，立板不会出现侧向变形，即使操作人员不小心踩踏到槽体边缘，也不会出现槽体碎裂导致的线路外露问题，完全满足车间现场原型测试的使用强度要求。
