鲁格KMIII6螺栓装配结构三维设计

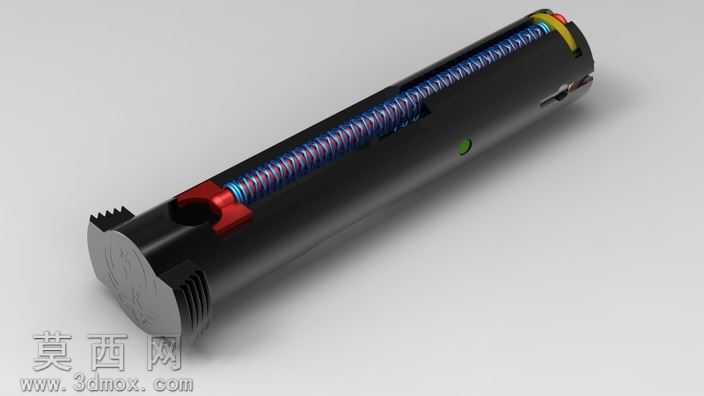

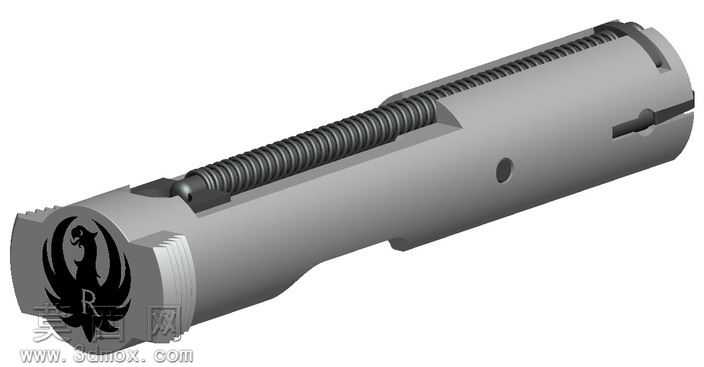

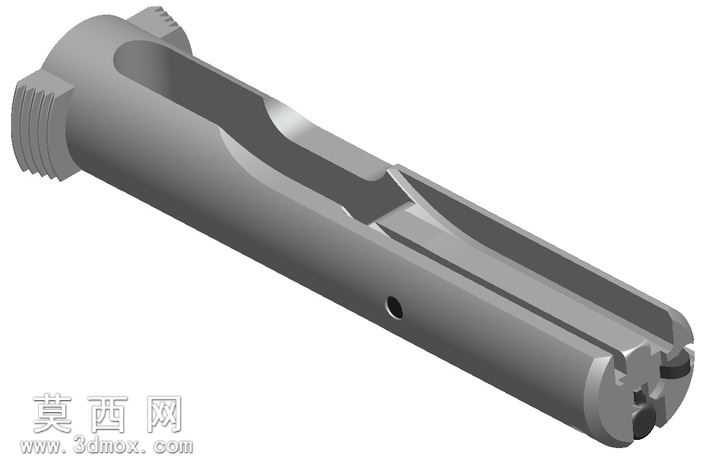

本模型为鲁格KMIII6配套的螺栓装配结构，整体采用三维参数化建模方式完成，建模过程中严格遵循机械装配的配合公差要求，对每一个零部件的尺寸、装配间隙都做了精准还原，确保各部件在虚拟装配环境下可实现符合实际工况的运动模拟。模型主体为圆柱形套筒结构，外表面做了哑光金属材质渲染，还原了钢制零件经表面处理后的细腻质感，边缘的倒角、切削槽等细节都做了精细化处理，没有出现建模破面、特征缺失的问题。内置的反冲弹簧采用螺旋扫描特征生成，弹簧的螺距、丝径、有效圈数都参照实物参数设定，弹簧与套筒内壁、撞针尾部的配合间隙经过反复校核，可直观呈现反冲过程中弹簧的压缩与复位运动逻辑。撞针部件设置在套筒内部的导向槽内，建模时保留了撞针头部的击发尖端、尾部的弹簧限位台结构，导向槽与撞针的滑动配合面做了平滑处理，可模拟撞针沿轴向的往复运动轨迹。提取器部件设置在套筒前端的侧方位置，其卡扣结构、铰接转轴都做了独立建模，还原了提取器与螺栓主体的铰接装配关系，可清晰展示其卡扣弹动的工作状态。套筒外壁的定位小孔、端部的防滑滚花、前端的品牌标识浮雕都做了1:1还原，滚花纹理采用阵列特征生成，纹理间距、深度都符合实际加工参数，品牌标识通过浮雕特征贴合在零件端面，没有出现贴图错位、纹理失真的问题。整个装配模型采用分层结构设计，所有零部件都可独立拆分编辑，方便使用者查看每个零件的独立结构，也可根据需求对单个零件进行参数修改，适配不同的设计验证场景。建模过程中优先采用参数化特征建模，避免了过多的外部参考特征，确保模型在不同版本的三维软件中都能正常打开编辑，不会出现特征丢失、配合报错的问题。材质渲染阶段针对不同零件做了区分设置，弹簧部件采用略深的金属灰材质，撞针采用高硬度合金钢的亮面金属质感，提取器的卡扣部分做了轻微的做旧质感处理，让整体渲染效果更贴近实物的视觉观感，也能更清晰地区分不同的功能部件。
