重型金属板抽屉式堆叠存储货架

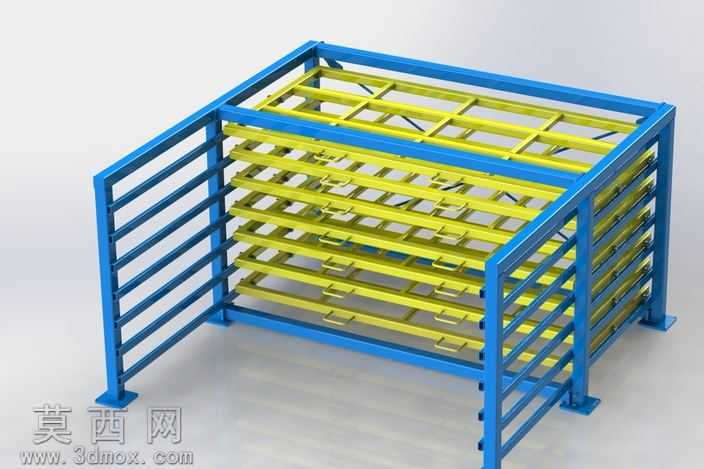

本模型为重型金属板专用抽屉式堆叠存储货架，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循重型仓储货架的力学承载逻辑，对每一处框架型材、抽屉导轨、支撑格栅的尺寸都做了精准的参数约束，确保各部件装配无干涉、结构比例符合实际工业生产标准。渲染阶段采用工业产品写实渲染方案，外框架赋予哑光蓝色喷塑金属材质，还原仓储设备常用的防锈涂层质感，表面添加细微的颗粒纹理模拟真实喷塑工艺的磨砂触感，避免塑料感失真；内部抽屉层架赋予亮黄色烤漆金属材质，与外框架形成高对比度视觉区分，既符合工业设备安全色的使用规范，也能让多层抽屉的分层结构在渲染视图中清晰可辨；底部支撑脚做了金属倒角与安装孔位的细节刻画，添加轻微的磨损做旧效果，提升模型的真实感。结构设计上，整体采用立方体笼式外框架，框架侧边采用多根平行横向型材做侧向防护与结构加强，可承受多层抽屉满载时的侧向形变应力；内部设置多层抽拉式格栅托架，每层托架采用纵横交错的型材焊接结构，格栅间隙经过优化，既保证对不锈钢、铝等各类金属板材的平稳承托，避免薄板局部变形，又尽可能降低托架自身重量；每层抽屉额定承载设定为2吨SWL负载，导轨结构采用重载滑动支撑设计，可保证满载状态下抽拉顺畅无卡滞；底部设置带安装孔的固定支脚，可通过膨胀螺栓与地面固定，提升货架整体稳定性，防止堆叠取放过程中出现倾覆风险。设计思路围绕金属板材仓储的实际痛点展开，针对金属板单张重量大、易划伤、堆叠存放取放困难的问题，采用分层抽拉结构，无需吊装上层板材即可单独取放任意层的物料，大幅提升金属板材存储的空间利用率与取放效率，整体结构简洁可靠，无冗余设计，所有型材规格均采用工业常用标准型材，可直接用于实际仓储设备的生产参考。
