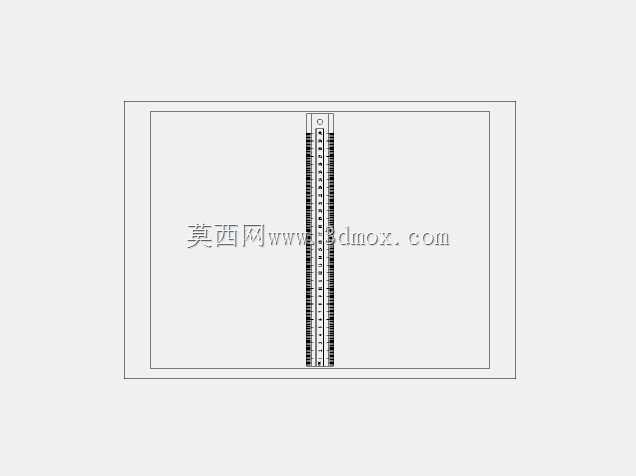

30厘米刻度钢尺三维结构设计

　　在机械加工现场的工位旁、装配班组的工具柜里、质检环节的检验台面上，钢直尺是出现频率极高的基础测量器具，这款30cm量程的钢尺模型，还原了日常生产场景中最常用的短量程钢直尺的全部结构细节。从实际使用场景出发，30cm量程刚好覆盖小型零件尺寸抽检、钣金划线定位、装配间隙比对、木工开料粗量等多数常规作业需求，既不会因尺身过长在狭窄工位操作时剐蹭周边工件，也不会因量程过短无法覆盖常见中小型零件的测量跨度，是一线操作工人随身工具套里的标配器具。

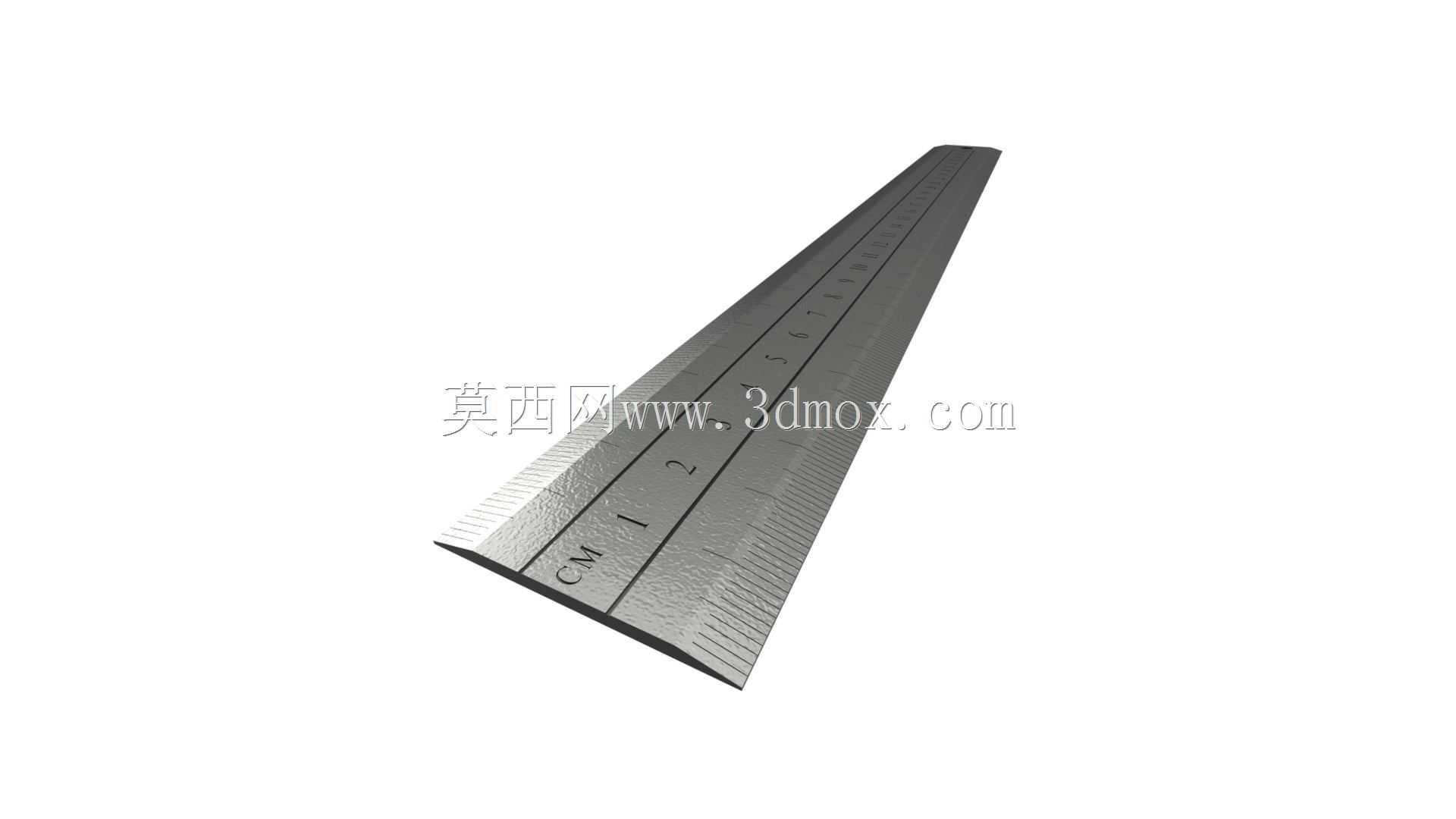

　　设计这款钢尺的三维结构时，首先要还原的是尺身的刚性特征，常规市售同量程钢尺多采用不锈钢薄板冲压成型，尺身厚度控制在0.8-1.2mm区间，这个厚度区间既能保证尺身竖直悬空时不会出现明显挠曲变形，避免测量时因尺身弯折带来读数偏差，又能控制整体重量，单尺重量控制在50g以内，方便揣入工作服口袋随身携带。尺身的截面并非完全平直的矩形，建模时特意还原了侧边的倒角处理，两条测量棱边做了0.1mm左右的圆弧倒角，既避免锋利棱边划伤操作人员手部，也能防止长期使用后棱边磕碰卷边，影响测量基准的直线度。

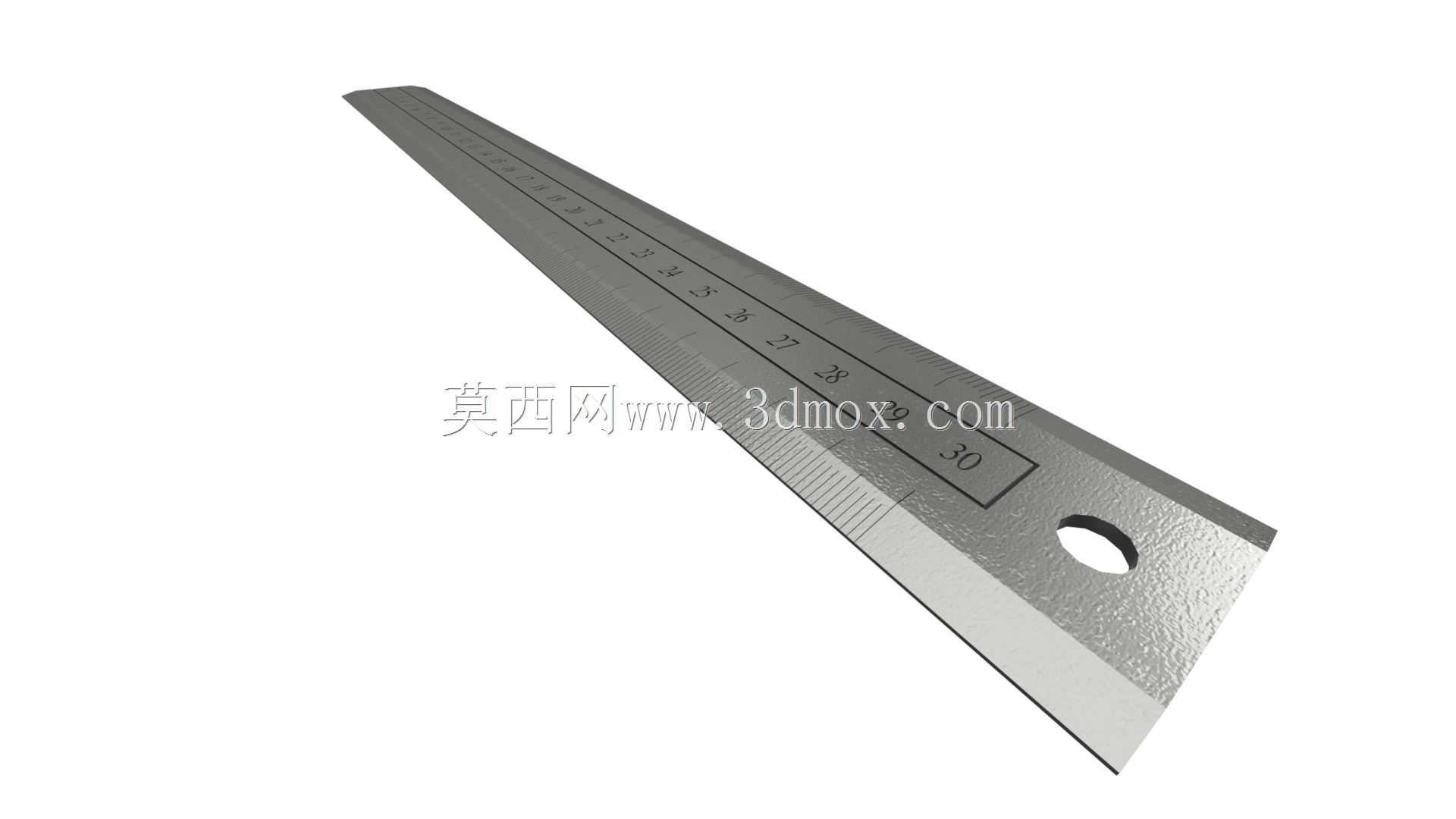

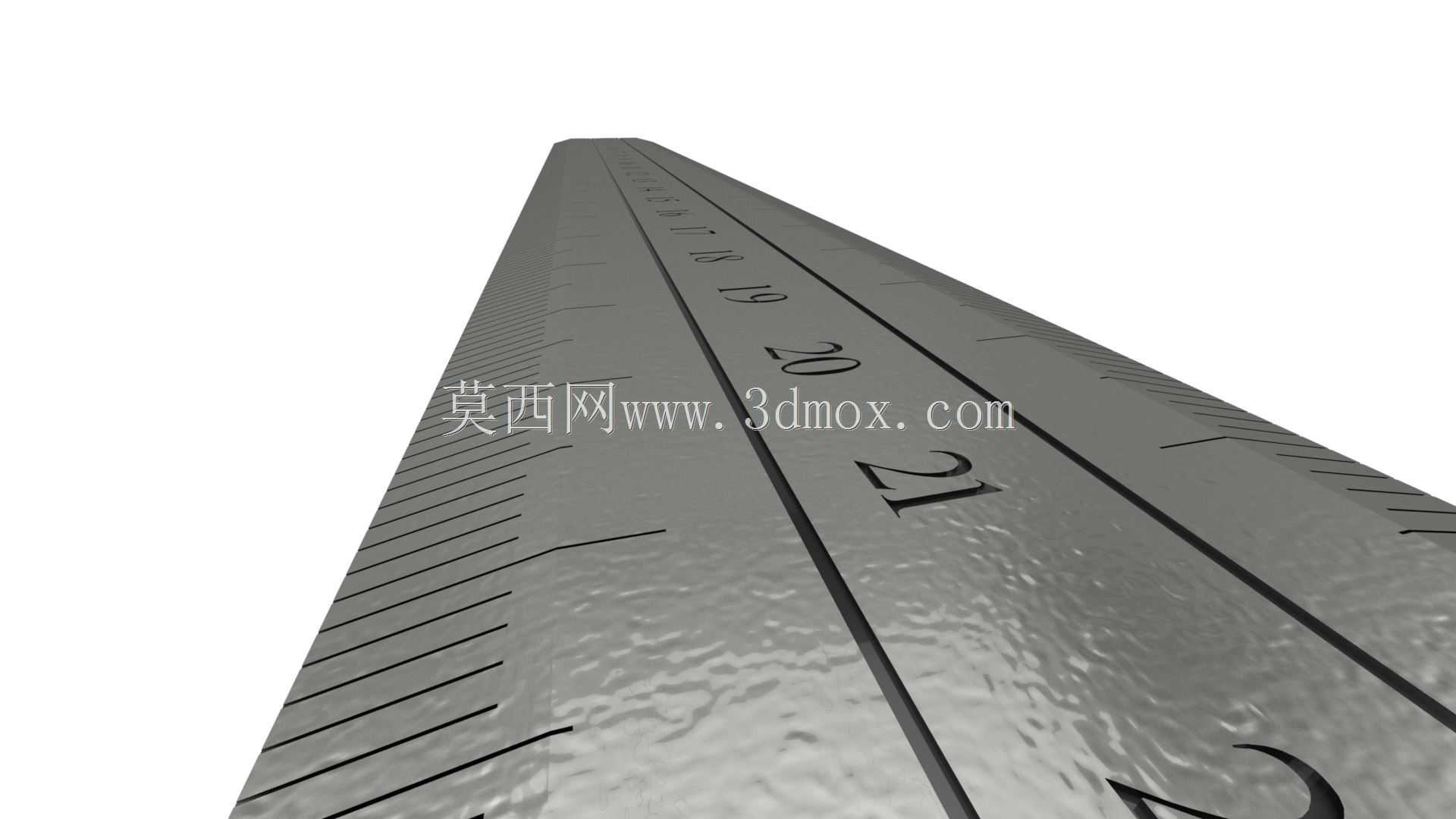

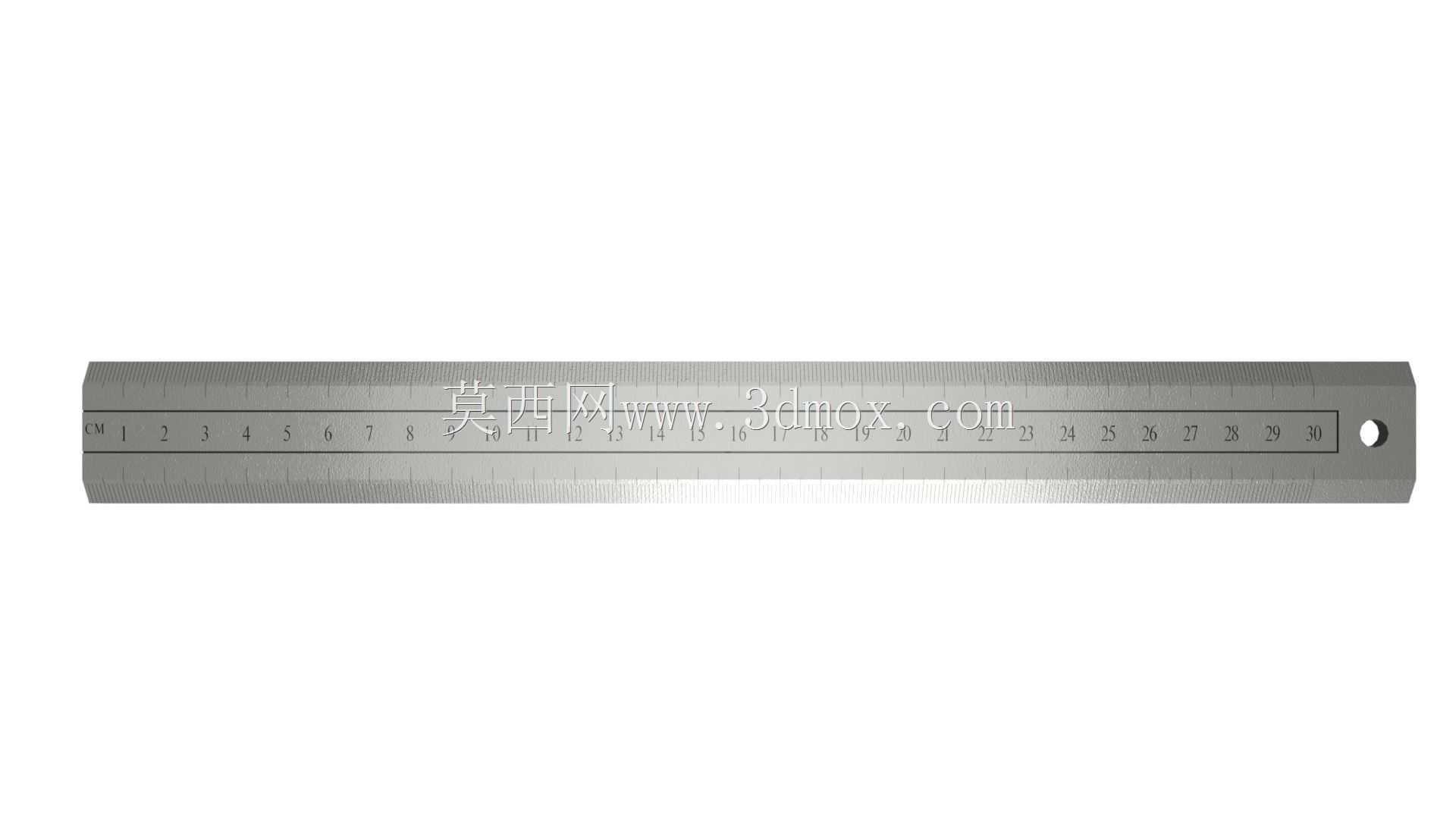

　　刻度区域的结构还原是建模的核心部分，尺身正面同时标注公制厘米刻度与毫米分度线，零位刻度与尺身端边严格对齐，端边的垂直度公差控制在0.02mm以内，保证以尺端为基准进行顶靠测量时的基准精度。厘米刻度线长度为5mm，半厘米刻度线长度为3mm，毫米分度线长度为1.5mm，不同长度的刻度线形成清晰的视觉区分，操作人员快速读数时不会出现刻度混淆。刻度线的蚀刻深度控制在0.05mm左右，建模时通过表面凹陷特征还原蚀刻效果，既不会因刻度过浅长期摩擦后磨损失效，也不会因刻度过深积存油污、铁屑，影响刻度辨识度。尺身末端预留的悬挂孔直径为5mm，这个尺寸刚好适配工具柜旁的常规挂钩直径，方便用完后悬挂收纳，避免随意堆放导致尺身变形、棱边磕碰。

　　从安装与适配边界来看，这款钢尺不需要额外的配套安装结构，本身作为独立手持量具使用，尺身总宽度控制在25-28mm区间，这个宽度刚好匹配常规钢尺保护套的内腔尺寸，闲置时可套入塑料或皮质保护套，避免刻度面被其他工具刮花。尺身的背面做了哑光磨砂处理的特征还原，这种表面处理方式既能减少车间强光下的反光，方便操作人员在不同光照环境下快速读数，也能增加尺身与手部的摩擦力，沾有少量切削液或油污时也不会轻易打滑脱手。

　　在实际生产应用中，这类钢尺除了直接测量长度尺寸，还常被用作简易的直线度比对基准，比如检测小型钣金件的边缘弯折变形、平台上工件的摆放对齐、划线时的导向靠尺，这就要求尺身整体的平面度公差控制在0.03mm以内，建模时通过平直的基准面特征还原这一精度要求，避免尺身出现中凸或中凹的形变，影响作为靠尺使用时的导向精度。尺身的边角都做了小圆角处理，没有尖锐的直角突出，防止放入工具袋时划破布料，或是取用时磕碰周边的精密量具表面。

　　很多刚入行的新手会忽略钢直尺的使用细节，比如测量时必须让尺身的测量棱边完全贴靠被测表面，不能悬空倾斜，这就要求尺身的两个测量棱边具备连续的直线度，整个300mm量程内的棱边直线度误差不超过0.1mm，建模时对两条长边做了连续的直线约束，还原量产钢尺的校直工艺特征。另外尺身表面的刻度油墨填充特征也做了还原，黑色的刻度标识与银色不锈钢基体形成高对比度，即使在光线稍暗的设备内部检修场景下，也能清晰分辨刻度位置，不需要额外补光就能完成快速测量。
