多角度螺纹牙型检测斜尺结构设计

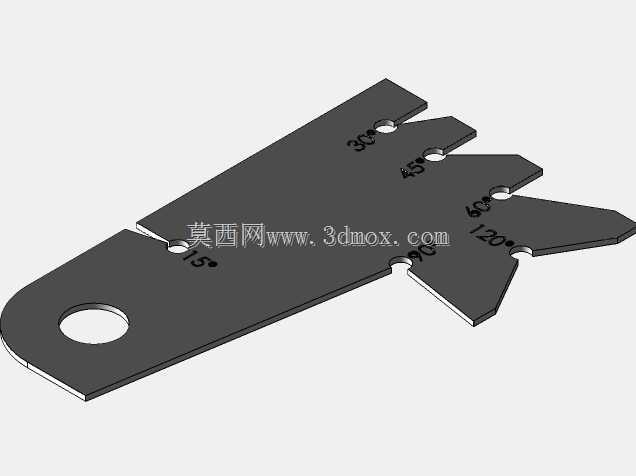

　　在机械加工、装配检修的现场场景中，这类多刃口斜尺是一线操作、质检环节高频使用的便携检具，不同于大型台式量仪的固定检测工位限制，它可以直接揣在工服口袋里，走到待检工件旁就能完成快速核验，不管是车床旁刚车削完成的外螺纹牙型半角核对，还是钳工装配时对倒角、坡口角度的快速排查，或是维修现场对磨损后刀具刃口角、工件坡口角度的快速判定，都能靠这把小尺完成秒级比对，不需要复杂的调零、装夹操作，对现场作业的效率提升非常明显。从功能特性上看，这把斜尺集成了多个常用检测角度的刃口，覆盖了日常加工中最常遇到的30度、45度、60度等标准牙型角、倒角角度，还有120度的坡口检测位，每个检测刃口都做了精准的角度修磨，

　　检测时只需要将对应角度的刃口贴合在待检测的工件斜面上，观察刃口与工件表面的透光缝隙，就能快速判断角度是否符合公差要求，缝隙均匀且透光量极小就说明角度合格，若出现单侧漏光、缝隙不均就能直接判定角度存在偏差，这种检测方式虽然是定性比对，但在现场粗检、工序间快速排查的场景下，精度完全能满足生产要求，比拿万能角度尺反复调整测量要快上数倍。设计这类斜尺的时候，首先要考虑的是现场使用的抗造性，整体采用薄片状整体式结构，没有多余的活动部件，不会因为现场磕碰、油污沾染出现部件松动、精度失效的问题，尺身的厚度控制在1.5到2毫米之间，既保证了足够的刚性，不会因为手持施力出现变形影响检测精度，又能让刃口足够薄，

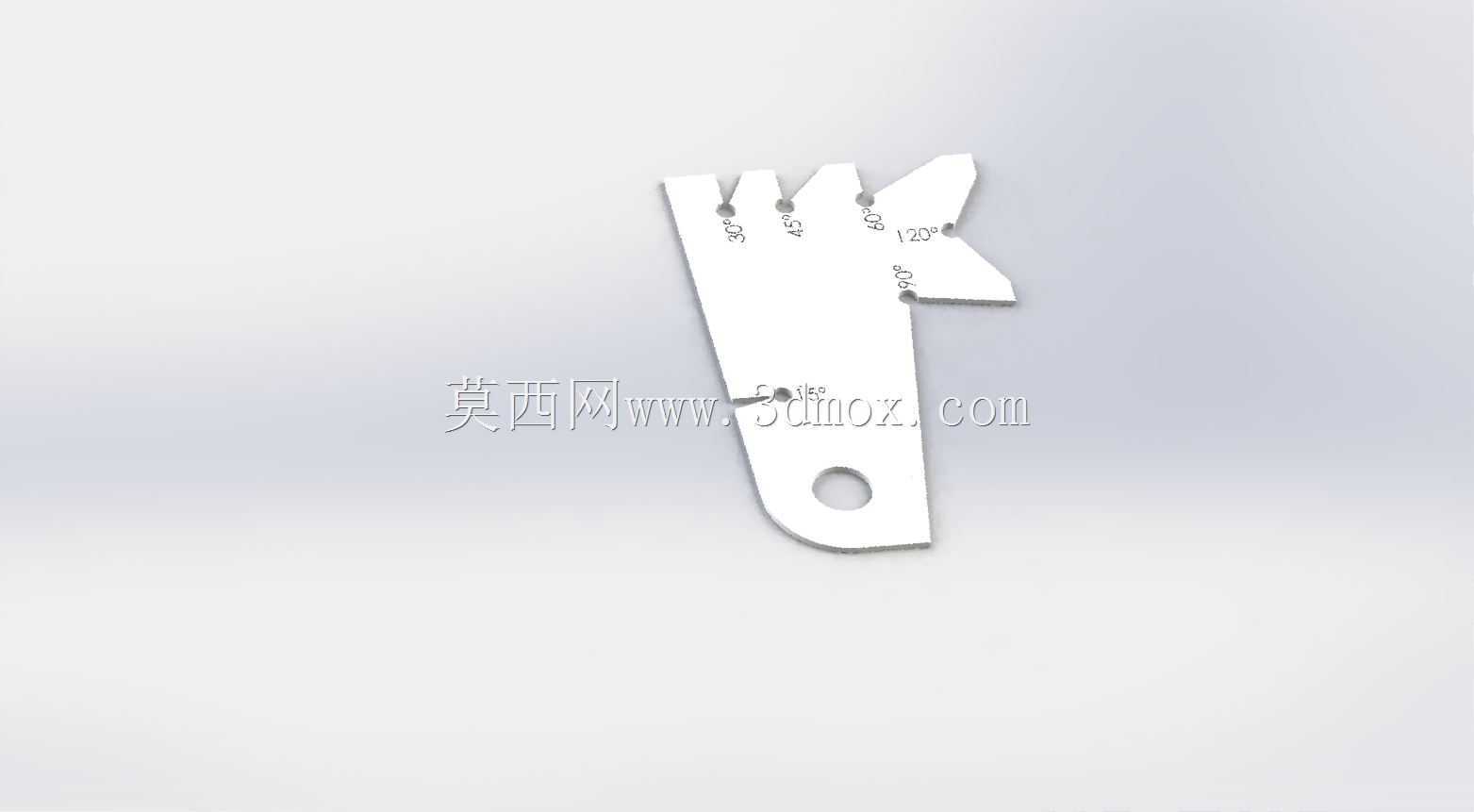

　　贴合工件表面时不会因为尺身厚度带来的干涉导致检测误差。尺身末端的圆孔是专门为现场收纳设计的，不用的时候可以直接穿在钥匙串、工具挂板的挂钩上，也能系上防丢绳挂在工服腰带上，避免在嘈杂的加工现场随手放置后丢失。每个角度刃口的位置排布也经过了实际使用场景的考量，将使用频率最高的60度普通公制螺纹牙型角、45度常用倒角角度放在手指捏持时最容易对准的位置，使用频率稍低的30度梯形螺纹牙型角、120度坡口角度放在侧边位置，拿持的时候手指不会遮挡检测刃口，对准工件的时候视线不会被手部遮挡，能清晰观察贴合处的透光情况。从安装边界和尺寸适配来看，这类斜尺的整体长度控制在100毫米以内，宽度在30毫米左右，不管是检测大型轴类零件上的螺纹，

　　还是小型五金零件上的小倒角，都能灵活调整持握角度，不会因为尺身过大无法伸入狭窄的装配间隙里，也不会因为尺身过小不好持握导致检测时刃口错位。刃口的边缘做了轻微的钝化处理，不会像刀片一样锋利划伤操作人员的手，同时又保留了足够的直线度，保证检测时的贴合精度。尺身的平面度要求控制在0.02毫米以内，避免尺身翘曲导致刃口无法完全贴合工件表面，造成检测误判。在实际使用中，这类斜尺还常被用来核对砂轮修整后的角度、焊接前的坡口开制角度，甚至是钣金折弯前的划线角度核对，适用场景覆盖了机加工、钳工、钣金、焊接等多个工种的日常作业，是现场作业人员手边不可或缺的基础检具。不同于精密量仪的严苛使用环境要求，这把斜尺哪怕沾了切削液、焊接飞溅、金属碎屑，只需要随手擦干净就能继续使用，日常维护几乎零成本，只要不把刃口摔磕出缺口，就能长期保持检测精度。设计时还特意将各个角度的标识直接蚀刻在尺身对应的刃口旁，哪怕使用时间长了表面沾了油污，用抹布一擦就能看清对应的角度数值，不会因为标识磨损导致拿错检测位，出现检测失误。每个刃口的交汇位置都做了微小的圆角过渡，避免应力集中导致尺身在磕碰时从刃口交汇处开裂，延长了整体的使用寿命。
