L型带孔折弯安装支座结构设计

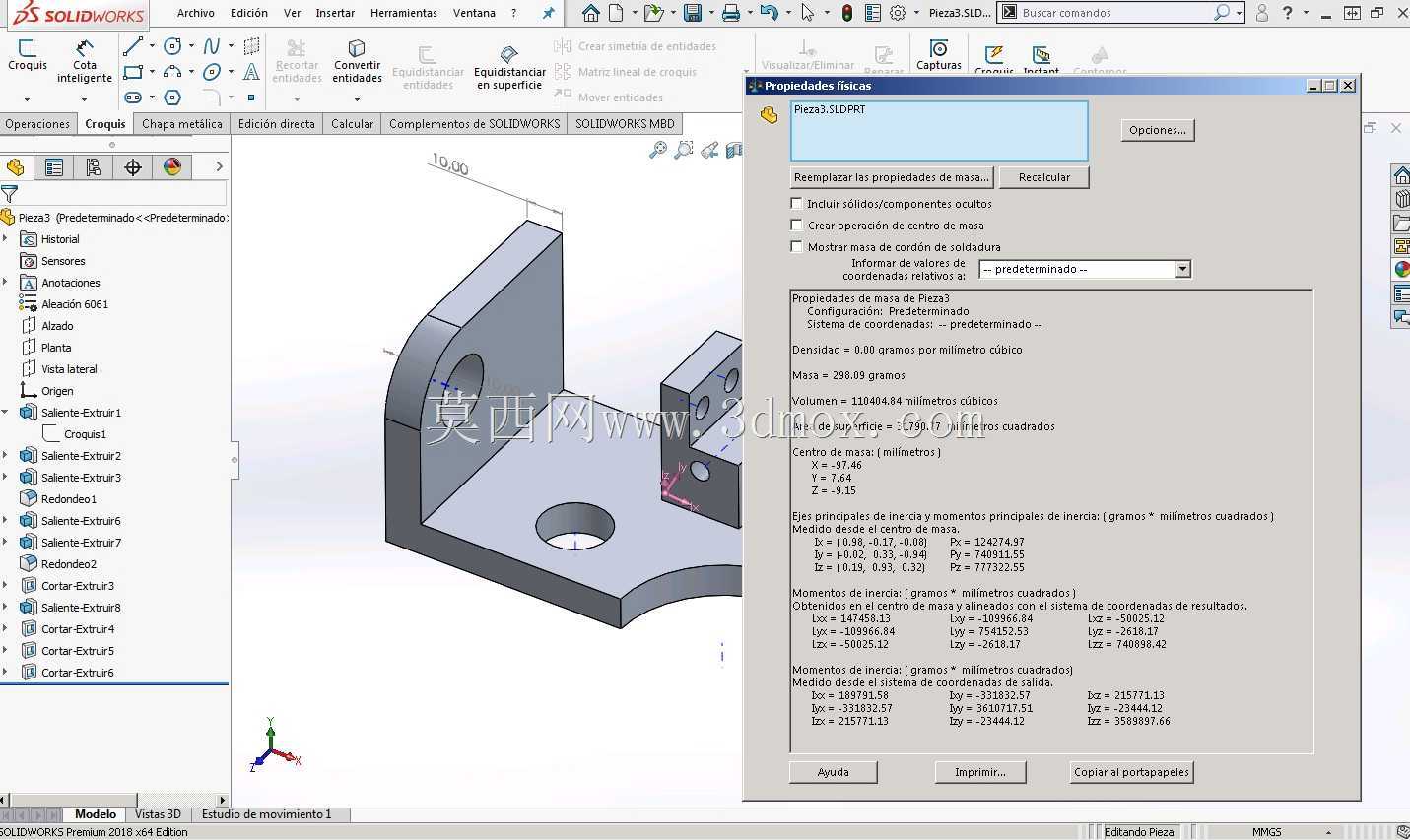

　　这类L型折弯支座在工业装配场景里的应用覆盖面极广，小到小型自动化设备的传感器安装支架，大到生产线旁的辅助工装定位座，都能见到同结构逻辑的构件身影。日常做设备改型或者小型工装搭建时，这类支座是最常被调用的基础连接构件，不需要额外做复杂的定制加工，只要匹配安装孔位就能直接完成相邻两个垂直面的构件连接，省去现场配焊、配钻的大量工时。从结构功能上看，这个构件的核心作用是完成垂直安装面与水平安装基面的载荷过渡，竖直立板上的通孔用来穿装螺栓固定外接构件，水平底板上的沉孔则用来把整个支座锁死在设备基面或者型材框架上，立板和底板衔接的折弯圆角做了等半径处理，避免折弯处应力集中导致长期受载后出现开裂变形。做这个结构的三维建模时，

　　首先要确定的是两个安装面的垂直公差，实际加工中折弯件很难做到绝对90度，建模时就要提前预留0.1到0.2度的工艺回弹补偿量，避免后续装配时外接构件出现安装偏斜。立板上的安装孔中心到底板安装面的距离是核心安装尺寸，这个尺寸直接决定外接构件的安装高度，建模时要把这个尺寸的公差带控制在±0.05mm范围内，孔位周边做了轻微的凸台加厚处理，因为螺栓锁紧时孔位周边是应力集中区域，加厚2mm就能避免锁附时板面出现凹陷变形。底板上的安装孔做了沉头设计，沉头深度刚好覆盖内六角螺栓的头部厚度，安装后螺栓头不会突出底板表面，保证整个支座和安装基面完全贴合，不会出现安装间隙导致的支撑晃动。从安装边界来看，

　　整个构件的水平投影尺寸要匹配常用的40系列铝型材安装槽间距，底板宽度刚好卡在两根平行铝型材的槽中心距上，不需要额外做转接板就能直接固定，竖直立板的高度控制在常用小型光电开关、行程开关的安装高度范围内，也可以用来固定小型气动管路的管夹、线槽的固定座这类轻型负载。建模过程中特意把折弯处的内R角和板材厚度做了匹配，按照常规冷板折弯的工艺要求，内R角设置为和板材厚度一致，这样折弯时不会出现板材外侧拉裂、内侧起皱的问题，不需要额外做折弯工艺缺口就能直接下料加工。立板侧面的两个小孔是辅助定位孔，当外接构件需要精准定位时，可以在这两个孔里打入圆柱销，完成支座和外接构件的位置锁定，避免设备运行过程中螺栓松动导致构件移位。整个构件的所有棱边都做了0.

　　5mm的倒角处理，没有尖锐的飞边棱角，装配时不会划伤操作人员的手套或者外接的线缆、管路。实际选型使用时，要根据承载的载荷大小选择对应厚度的板材加工，如果是承载低于5kg的轻型构件，用2mm厚的冷轧板折弯镀锌即可；如果承载超过20kg，就要换成4mm厚的Q235钢板做折弯后喷塑处理，必要时还可以在立板和底板的衔接处焊接三角加强筋，提升整体的抗弯折能力。这类支座的结构逻辑非常经典，很多设备的非核心承载部位都可以用这类标准化的折弯支座代替复杂的机加工件，能大幅降低设备的制造成本，同时缩短装配调试的周期，做三维建模时把这类基础构件做成参数化模型，后续设计时只要修改几个关键尺寸就能快速生成适配不同安装场景的支座模型，大幅提升设计效率。
