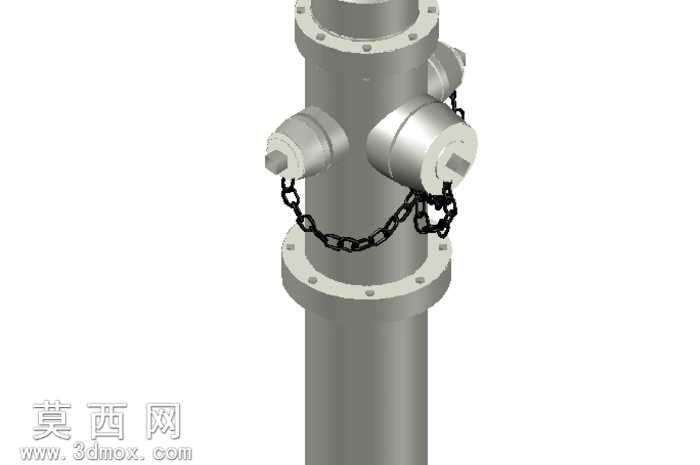

室外立式消火栓简易三维设计作品

本作品为室外立式消火栓的简易三维建模成果，建模过程以还原消火栓核心功能结构为核心目标，采用参数化建模思路搭建整体框架，首先确定消火栓的竖向主体柱体基准，以法兰连接结构作为上下分段的衔接节点，分别绘制顶部法兰、中部接口段、下部立柱段的截面轮廓，通过拉伸、旋转等基础建模命令生成主体基础形态，保证各段同轴度符合实际产品的装配要求。在接口细节处理上，针对三个不同朝向的出水接口，分别绘制接口的外螺纹轮廓、阀帽外形，通过布尔运算完成接口与主体柱体的融合，同时为每个接口配套建模防护链条，采用链节逐段阵列的方式还原链条的自然垂坠形态，链条两端分别固定在接口阀帽与主体柱体的预设挂点上，还原真实消火栓的防丢结构设计。材质渲染阶段，主体金属部分采用哑光铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件的磨砂金属质感，接口阀帽部分采用亮面镀锌金属材质，与主体铸铁材质形成视觉区分，法兰盘上的连接螺栓采用标准件建模思路，通过圆周阵列均匀布置在法兰盘的螺栓孔位上，还原法兰连接的紧固结构。整体建模刻意简化了非核心的细微倒角、铭牌等冗余细节，在保证结构辨识度的前提下控制模型面数，适配建筑场景快速装配调用的需求，各部件的层级分组清晰，主体、接口、阀帽、链条、螺栓分别独立成组，方便后续在建筑场景中进行材质调整、角度旋转等二次编辑，模型的比例严格参考常规室外消火栓的实际尺寸设定，保证置入建筑总图场景时不会出现比例失调的问题，接口的朝向、法兰的安装位置均符合实际工程的安装规范，能够直观展示室外消火栓的外部结构特征，满足建筑方案阶段的消防设施示意需求。
