气动流体多路汇流集成阀块结构设计

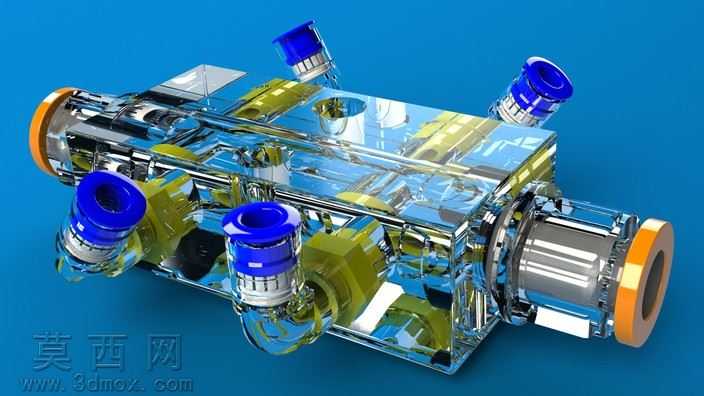

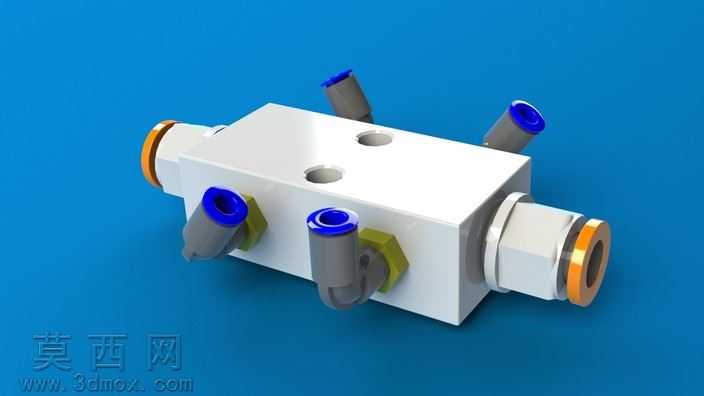

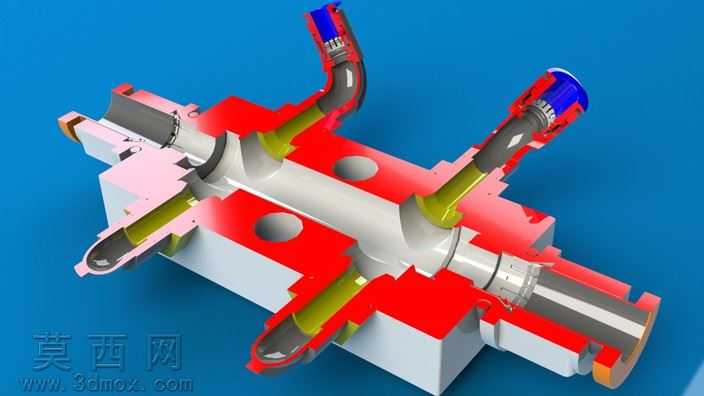

该作品为气动系统用多路汇流集成阀块三维模型，建模阶段采用参数化特征建模思路，先以长方体基体为核心构建阀块主体，通过拉伸切除特征完成内部流道的贯通设计，所有流道转角处做圆角过渡处理，降低气路传输过程中的压力损耗，避免直角结构带来的紊流问题。模型构建过程中严格遵循气动元件的通用安装规范，对各个接头的安装基面做平面度约束，保证接头安装后的密封性能。外观渲染阶段采用哑光金属材质模拟铝合金阀块本体的质感，表面添加细微的磨砂纹理还原工业铝件的真实加工表面效果，快插接头部分采用差异化材质区分，接头的灰色塑料部分使用半哑光硬质塑料材质，蓝色的卡簧解锁环使用高饱和度的亮面工程塑料材质，端部的金属锁紧圈使用抛光金属材质搭配橙色密封胶圈，通过材质的明暗、色彩差异清晰区分不同功能部件，提升模型的辨识度。结构设计上，阀块设置两个大口径主通路接口，搭配四个侧向快插支路接口，顶部预留两个安装定位孔，可直接将阀块固定在设备安装面板上，主通路采用大通径设计保证主气路的流量供给，支路接口采用标准快插结构，可直接适配对应外径的气动软管，无需额外的转接头。设计思路围绕气路集成化需求展开，将原本分散的多条气路通路整合在单个阀块内部，替代传统的多接头拼接管路方案，减少管路连接点的数量，降低气路泄漏的风险，同时大幅压缩气路组件的安装占用空间，让气动回路的布局更加紧凑整洁。模型的所有接口尺寸、安装孔位均参照行业通用标准设定，可直接用于气动回路的布局验证、安装干涉检查，也可作为气动系统设计的参考组件导入整机装配中，完成气路部分的布局规划。渲染输出时采用蓝色纯色背景突出阀块主体，通过三点布光方案展现阀块的立体结构，在金属表面形成柔和的反光效果，清晰呈现各个接口的位置分布与结构形态，让观看者可以快速理解阀块的气路走向与安装方式。
